93

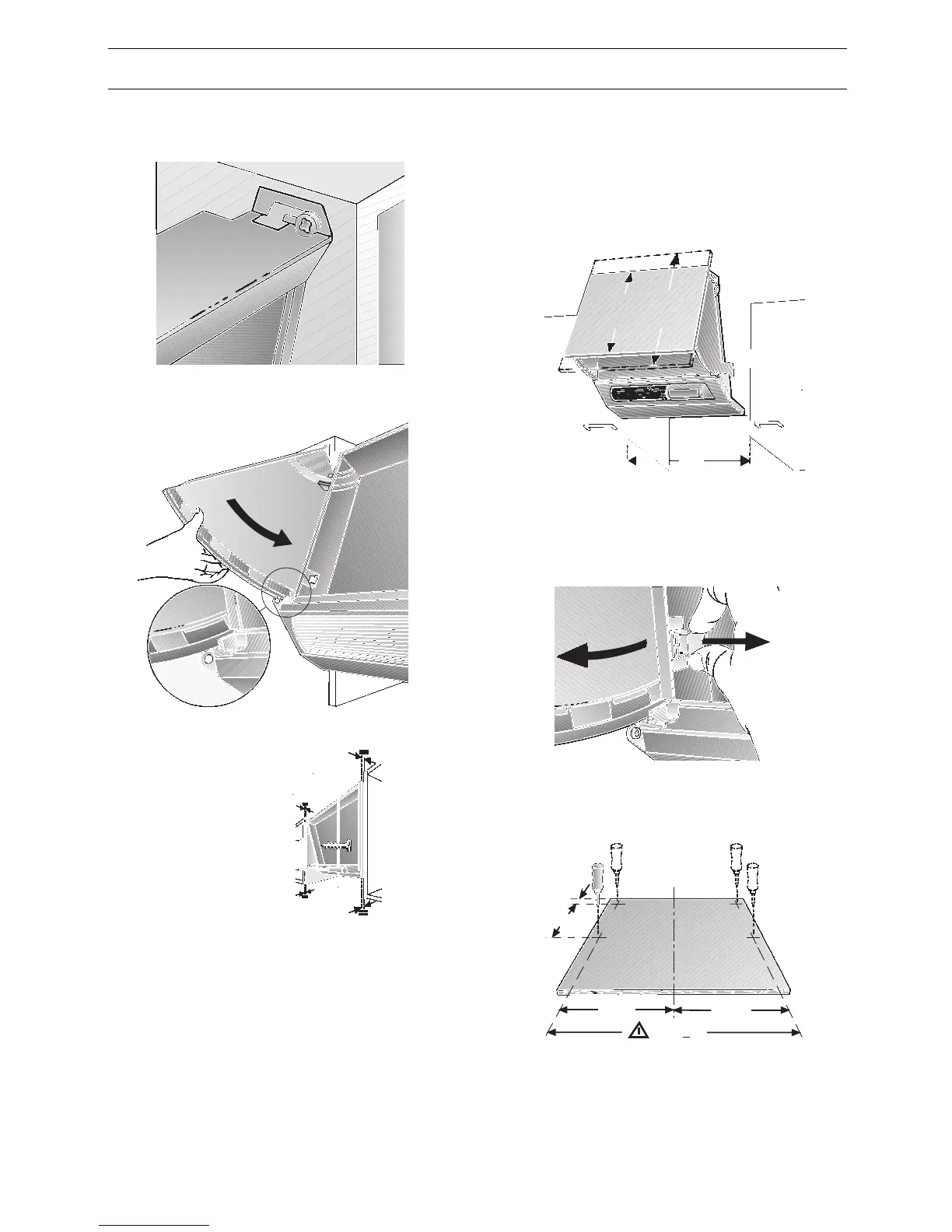

4. Häng fast fläkten mellan skåpen i skru-
varna.
5. Skjut in de båda sidorna till den utfällba-
ra fläktkåpan till stoppet.
6. Justera fläkten i
framkanten så att
den sitter rakt.
Viktigt: Om det finns ett mellanrum
mellan skåp och snickerilucka (t ex på
grund av anslagsgummi) ska fläkten flyt-
tas fram motsvarande långt.
7. Markera de nedre skruvarnas placering ,
förborra och dra åt skruvarna.
8. Dra åt samtliga 4 skruvar.
9. Samman samman rörkanalerna.
10. Koppla fläkten till elnätet.
Så monteras snickeriluckan:
Luckans tjocklek: minst 16 mm
Luckans höjd: 380 - 700 mm
Luckans vikt: max 7 kg
Luckan kan få skjuta ut upptill och nedtill
för att anpassas till omgivande skåp.
1. Ta bort sidorna till den utfällbara fläkt-
kåpan igen. Gör så här: Dra den röda
plastspärren i beklädnaden inåt och dra
sidan utåt.
2. Markera fästpunkterna på luckan. Måt-
ten för de lodräta avlånga hålen framgår
av bilden nedan:
Vid differens mellan snickeriluckans
överkant och skåpets överkant, ändra måt-
ten i motsvarande grad.
