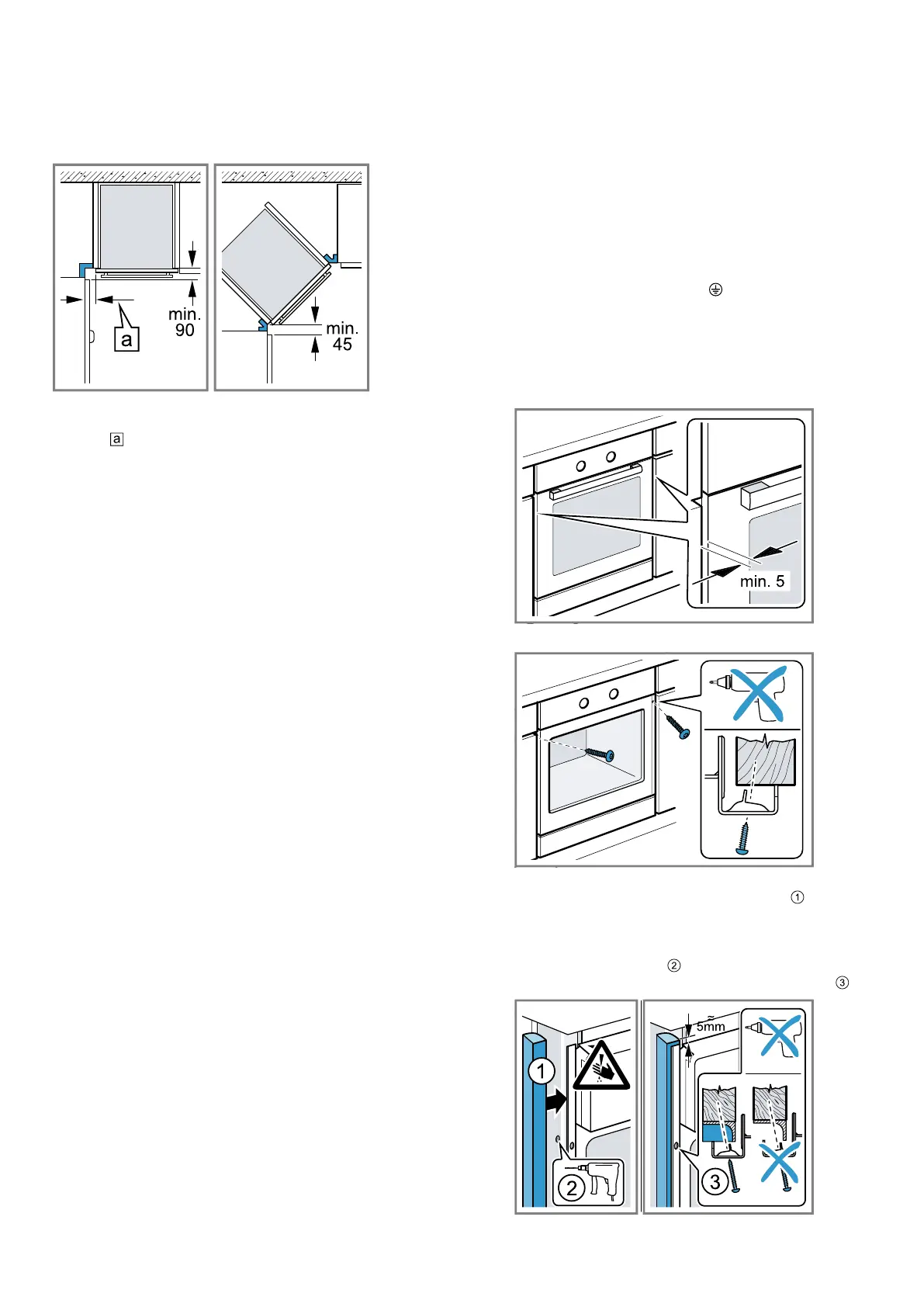

20.6 Eckeinbau
Beachten Sie die Einbaumaße und Einbauhinweise
beim Eckeinbau.
¡ Damit die Gerätetür geöffnet werden kann, beim
Eckeinbau die Mindestmaße berücksichtigen. Das
Maß ist abhängig von der Dicke der Möbelfront
und dem Griff.
20.7 Elektrischer Anschluss
Um das Gerät sicher elektrisch anschließen zu können,
beachten Sie diese Hinweise.
¡ Das Gerät entspricht der Schutzklasse I und darf
nur mit Schutzleiter-Anschluss betrieben werden.
¡ Die Absicherung muss gemäß der Leistungsangabe
auf dem Typenschild und den lokalen Vorschriften
erfolgen.
¡ Das Gerät muss bei allen Montagearbeiten span-
nungslos sein.
¡ Das Gerät darf nur mit der mitgelieferten Anschluss-
leitung angeschlossen werden.
¡ Die Anschlussleitung muss an der Geräterückseite
angesteckt werden bis ein Klickgeräusch ertönt. Ei-
ne 3 m lange Anschlussleitung ist beim Kunden-
dienst erhältlich.
¡ Die Anschlussleitung darf nur durch eine Originallei-
tung ersetzt werden. Diese ist beim Kundendienst
erhältlich.
¡ Der Berührungsschutz muss durch den Einbau ge-
währleistet sein.
Gerät mit Schutzkontakt-Stecker elektrisch
anschließen
Hinweis:Das Gerät darf nur an eine vorschriftsmäßig
installierte Schutzkontakt-Steckdose angeschlossen
werden.
▶
Den Stecker in die Schutzkontakt-Steckdose ste-
cken.
Wenn das Gerät eingebaut ist, muss der Netzste-
cker der Netzanschlussleitung frei zugänglich sein,
oder falls der freie Zugang nicht möglich ist, muss
in der festverlegten elektrischen Installation eine
Trennvorrichtung nach den Errichtungsbestimmun-
gen eingebaut sein.
Gerät ohne Schutzkontakt-Stecker elektrisch
anschließen
Hinweis:Nur konzessioniertes Fachpersonal darf das
Gerät anschließen. Bei Schäden durch falschen An-
schluss besteht kein Anspruch auf Garantie.
In der festverlegten elektrischen Installation muss eine
Trennvorrichtung nach den Errichtungsbestimmungen
eingebaut sein.
1.
Phase- und Neutral- ("Null-") Leiter in der Anschluss-
dose identifizieren.
Bei Falschanschluss kann das Gerät beschädigt
werden.
2.
Nach Anschlussbild anschließen.
Spannung siehe Typenschild.
3.
Die Adern der Netzanschlussleitung entsprechend
der Farbcodierung anschließen:
‒ grün-gelb = Schutzleiter
‒ blau = Neutral- ("Null-") Leiter
‒ braun = Phase (Außenleiter)
20.8 Gerät einbauen
1.
Das Gerät ganz einschieben und mittig ausrichten.
2.
Das Gerät festschrauben.
3.
Bei grifflosen Küchen mit senkrechter Griffleiste:
‒ Ein geeignetes Füllstück anbringen um mögli-
che scharfe Kanten abzudecken und eine siche-
re Montage zu gewährleisten.
‒ Aluprofile vorbohren, um eine Schraubverbin-
dung herzustellen .
‒ Gerät mit adäquater Schraube befestigen .
