9
Français
7 Base
8 Alimentation transport
9 Le découpage de la Garde
10 Haut de verrouillage de culasse
11 Basse-vis de blocage (non
représenté)
12 Bouton de réglage de l’épaisseur
INSTRUCTIONS DE MONTAGE
1. Déballer l’appareil avec précaution et inspecter l’ensemble de l’emballage
pour s’assurer que toutes les pièces sont présentes.
2. Placer l’appareil sur une surface plane et stable.
3. S’assurer que l’interrupteur On/Off est en position « OFF » (interrupteur vers
le haut).
4. Vérier que la lame est sécurisée et que la vis de verrouillage de la lame est
en position LOCK (VERROUILLÉ). Pour « verrouiller », tourner la vis sur
un quart de tour dans le sens inverse des aiguilles d’une montre.
5. Toujours conserver le protège-lame sur la lame jusqu’au moment de
l’utilisation. LA LAME EST TRANCHANTE – TOUJOURS MANIPULER
AVEC SOIN!
6. Vérier que les boulons de verrouillage sont sécurisés. Tourner dans le sens
des aiguilles d’une montre pour les serrer. Pour le boulon de verrouillage le
plus bas, utiliser le bout du boulon supérieur comme outil.

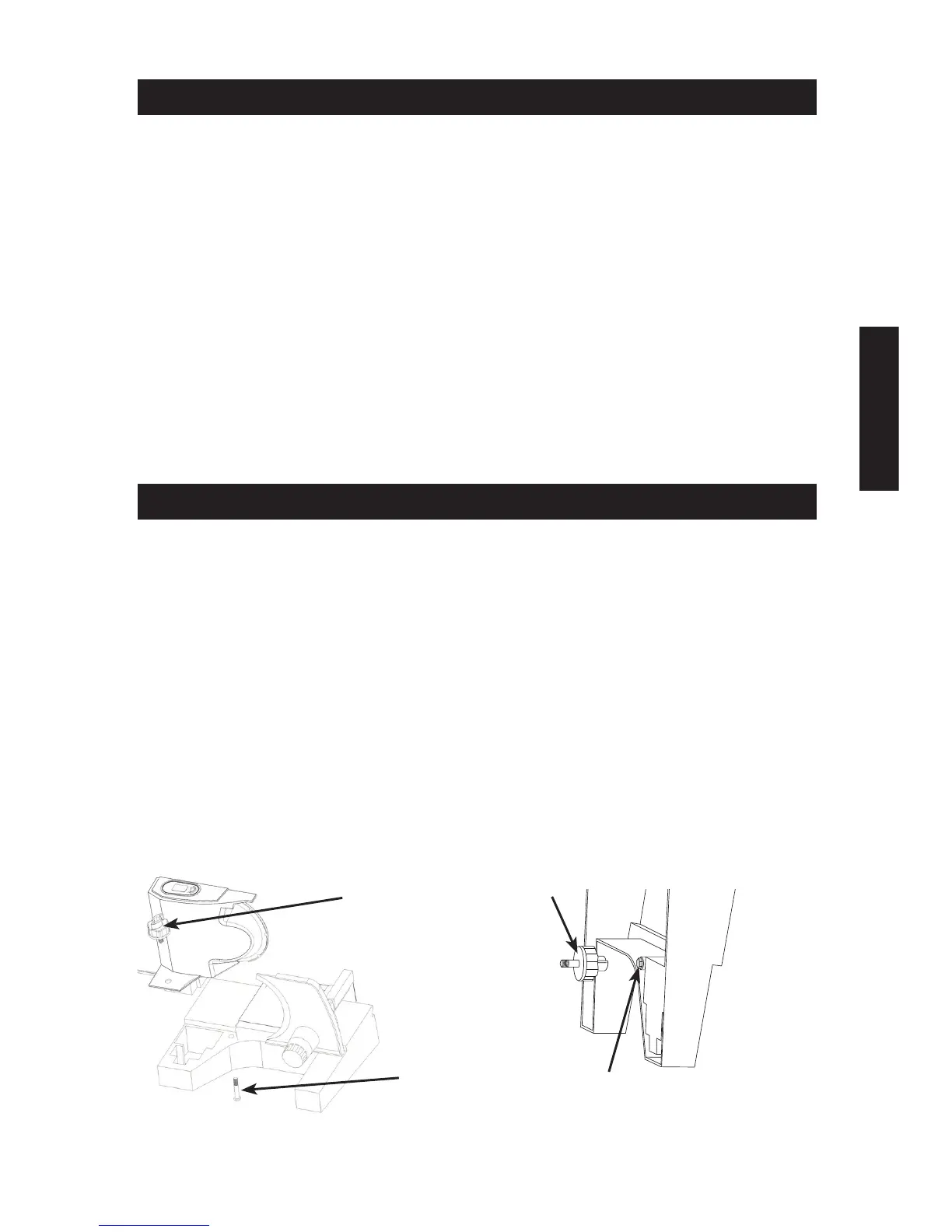

ASSEMBLÉE Retirez le moteur
1. Retirer le protège-lame et le chariot en basculant le plateau du chariot pour le
détacher du moteur.
2. Retirer le protège-lame et la vis de verrouillage de la lame en tournant sur un quart
de tour dans le sens des aiguilles d’une montre. Enlever la lame avec précaution et
maintenir en utilisant le centre de la lame.
3. Retirer le boulon de verrouillage supérieur en le tournant dans le sens inverse des
aiguilles d’une montre.
4. Poser doucement l’appareil sur le dos, cela donnera accès au boulon de verrouillage du bas.
5. Retirer le boulon de verrouillage le plus bas en utilisant le bout du boulon supérieur
comme outil.
6. Soulever l’appareil pour le mettre droit, soutenir le moteur lorsque l’appareil est
soulevé.
7. Tenir fermement et soulever le moteur verticalement pour le retirer.
8. Exécuter ces étapes dans l’ordre inverse pour assembler.
Haut de verrouillage
de culasse
Basse-vis de blocage
