NEXERa 299 - Page 5

5
3
4
# 1510
1x

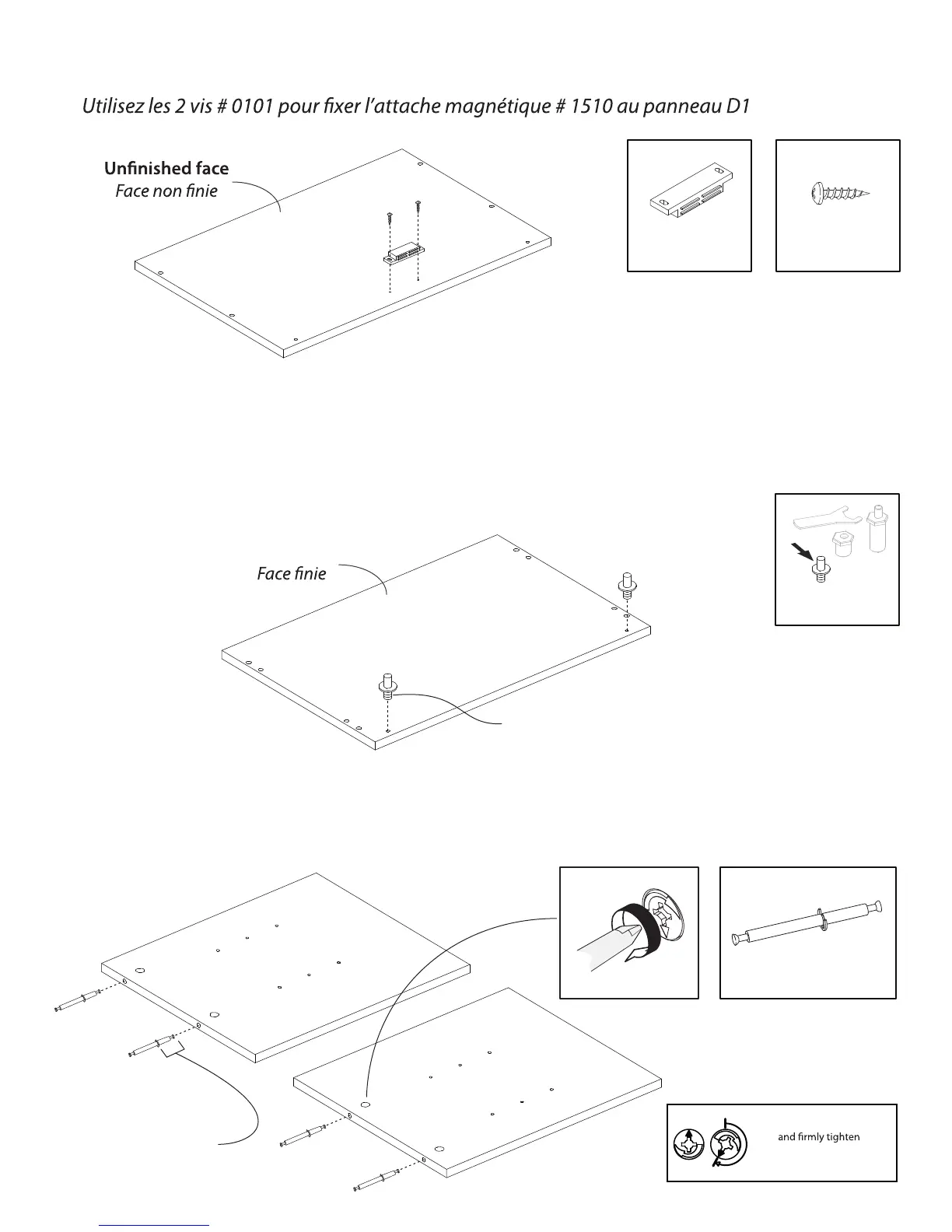

Use the 2 screws # 0101 to fasten the magnetic catch # 1510 to the panel D1
D1
Use a hammer to softly insert the 2 lower pivots # 1508 into the panel F1. The ribbed
end of each pivot will enter into the hole
Utilisez un marteau pour insérer doucement les 2 pivots inférieurs # 1508 dans le panneau F1.
Le bout nervuré de chaque pivot s’insère dans le trou
2x
# 1508
# 0101
2x
F1
Finished face
5
Insert the 4 long bolts # 0206 into the panels A1 and B1. Then, tighten the 4 cam locks # 0203
Insérez les 4 boulons # 0206 dans les panneaux A1 et B1. Serrez ensuite les 4 excentriques # 0203
4x
# 0206
4x
A1
B1
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
Rib
Nervure
Insert shorter side
in each hole
Insérez le côté court
dans chaque trou
