NEXERa 299 - Page 9

9
12
13
# 0542
8x

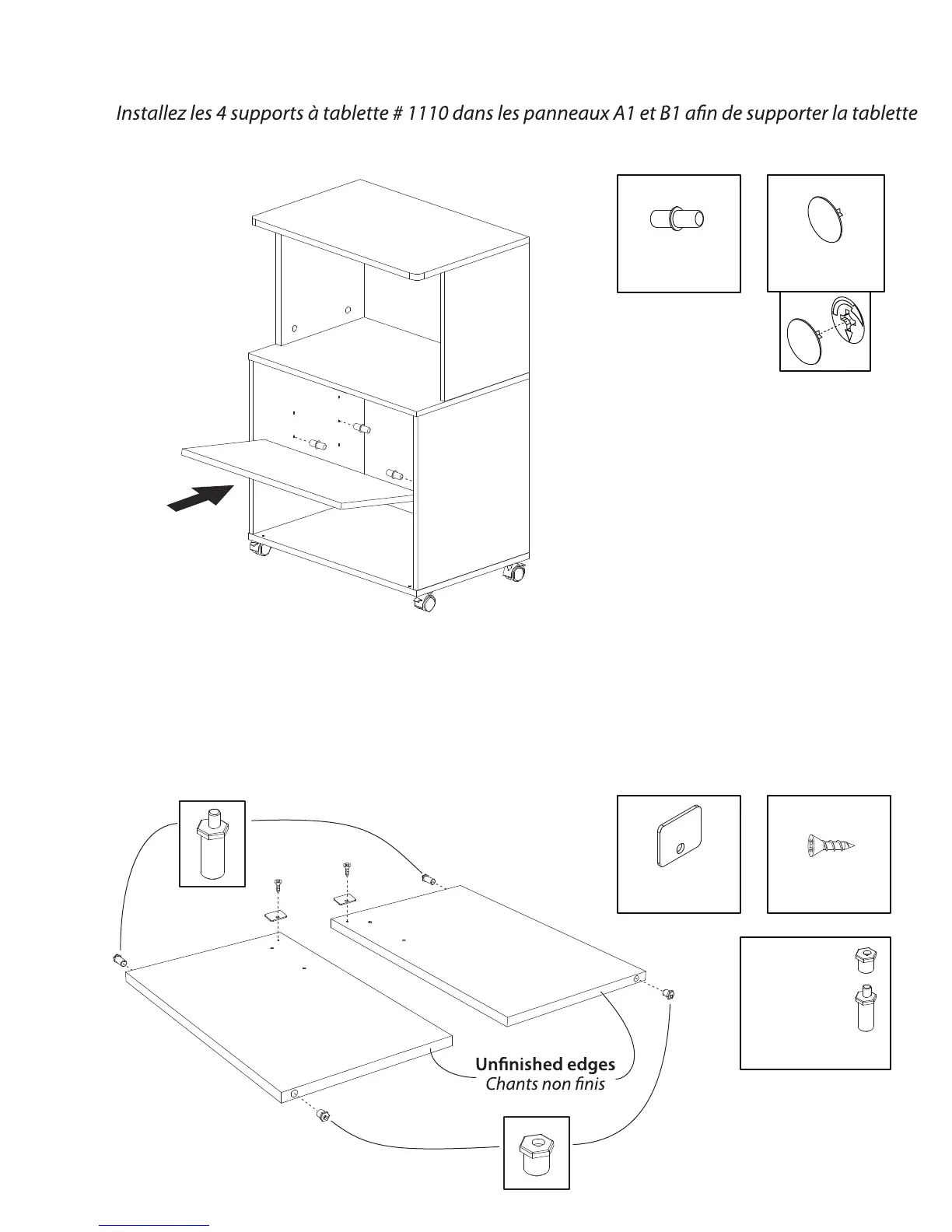

Utilisez les 2 vis # 0105 pour installer les 2 plaques de rétention # 0601 sur les portes I1 et J1.
Insérez ensuite 1 embout inférieur # 1508 et 1 pivot supérieur # 1508 dans chaque porte
Use the 2 screws # 0105 to fasten the 2 retaining plates # 0601 to the doors I1 and J1.
Then, insert 1 lower socket # 1508 and 1 upper pivot # 1508 on each door
Install the 4 shelf supports # 1110 into the panels A1 and B1 to support the adjustable
shelf. Then, add 8 covers # 0542 on the 8 cam locks located on both panels G1
ajustable. Ajoutez 8 capuchons # 0542 sur les 8 excentriques se trouvant sur les 2 panneaux G1
# 1110
4x
B1
A1
C2
D1
# 0601
2x
# 0105
2x
2x
# 1508
Lower socket
Embout inférieur
Upper pivot
Pivot supérieur
J1
I1
G1
G1
Upper pivot
Pivot supérieur
Lower socket
Embout inférieur
