Nice A0 Series

DESCRIPTION
Les centrales électroniques A0-A0/R ont été projetées pour pouvoir actionner des portails
coulissants d’un seul tenant, des portes basculantes, des rideaux et volets roulants
électriques. La centrale fonctionne seulement en mode semi-automatique.
La version A0/R est prévue pour pouvoir recevoir la carte de réglage linéaire de couple AR.
Les centrales de la série A0-A0/R peuvent être complétées par les accessoires suivants :
A) Récepteurs embrochables NICE.
B) Régulateur linéaire de couple (seulement sur version A0/R)
NOTE: Durant les opérations de connexion ou d’introduction des différentes
cartes, la centrale ne doit pas être alimentée

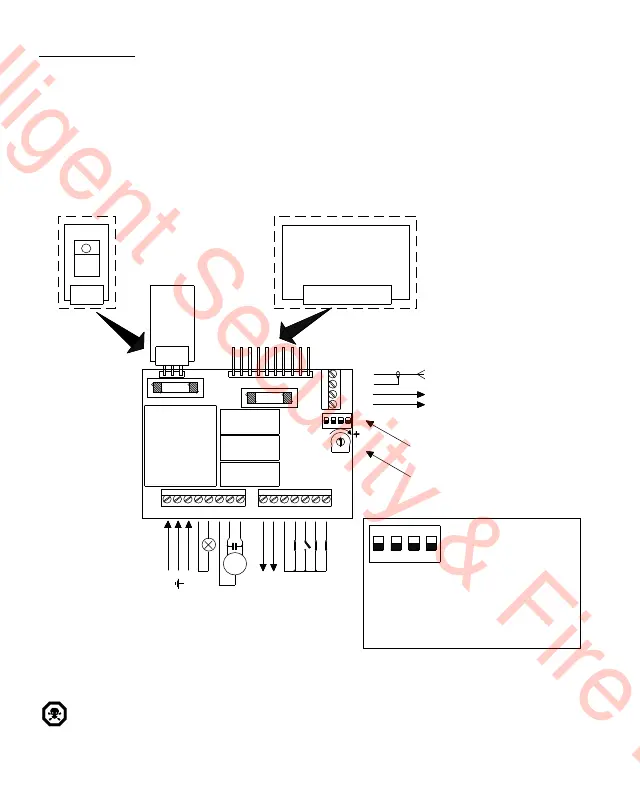

14
OPTION
CAVALIER
AR
OPTION
RÉCEPTEUR RADIO
FIG. 1
5A
M
315 mA
COMMUNE
OUVRE
FERME
8 7 6 5 4 3 2 1
15 14 13 12 11 10
9
1 2 3 4
44
43
42
41
MICROINT. FIN DE COURSE OUVRE (FCA) MICROINT. FIN DE COURSE FERME (FCC)

PAS-À-PAS (P.P.) PHOTOCELLULE COMMUNE 100 mA MAX. 24 Vca
CLIGNOTANT 230 Vca
'N' 230 Vac 'L' 230 Vac
ANTENNE
2
e
CANAL RADIO
DIP-SWITCH FONCTIONS
TEMPS DE TRAVAIL
ON
OFF
SWITCH 1 ON: Fonction éclairage automatique
SWITCH 2 ON: Téléinversion partielle
SWITCH 3 ON: Téléinversion complète
SWITCH 4 ON: Exclusion microinterrupteurs de
fin de course
OUVRE FERME COMMUNE
MOTEUR 1/2 HP
}
