4 – 中文
ZH

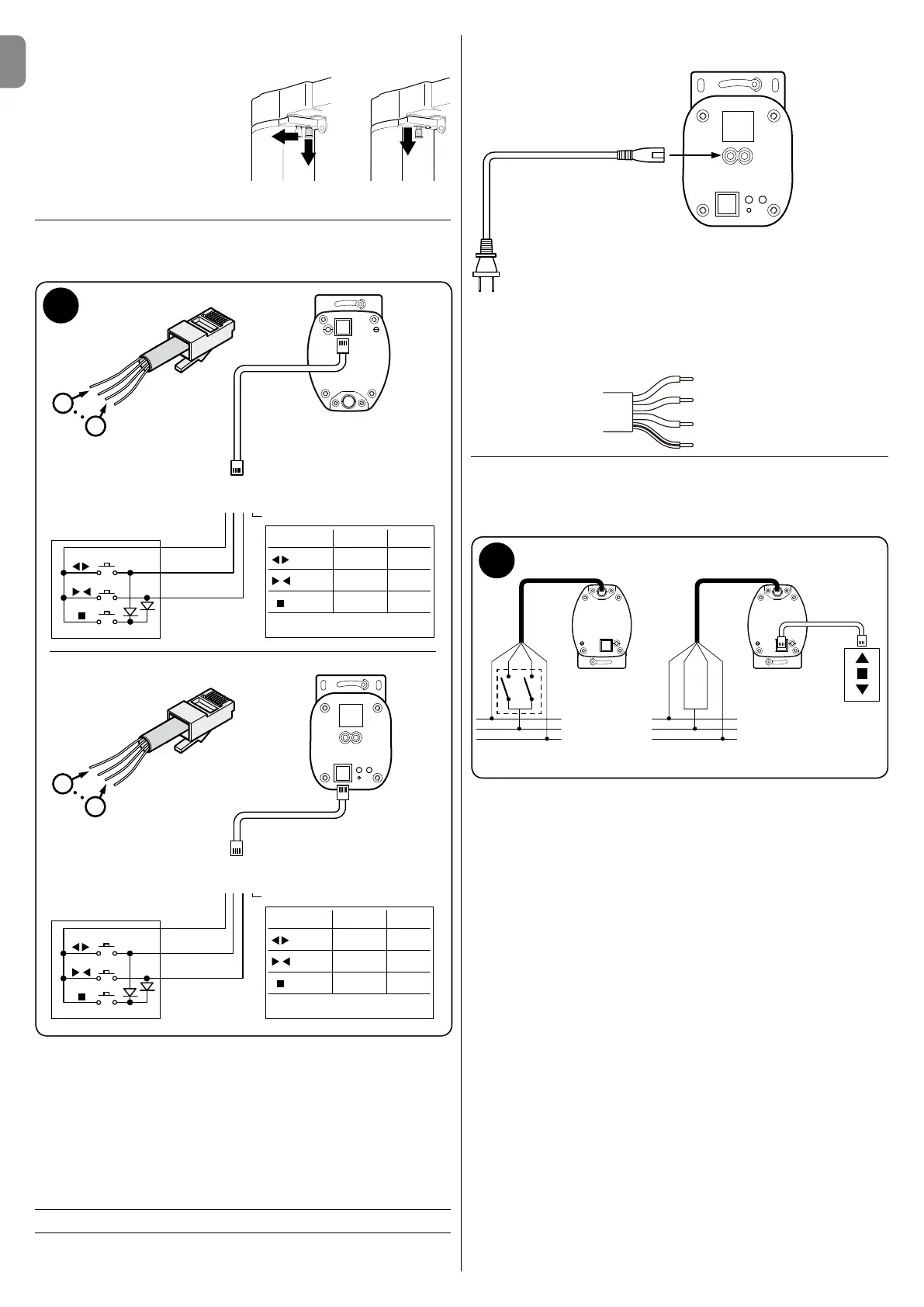

驱动器拆卸
1．将定位拨杆往下拉，同时
推向图示左方，驱动器
与端头分离，此时须注
意拿稳驱动器。
2．将驱动器卸下。
信号线连接
5
K1
Action
(Open)
(Close)
(Stop)
Action time must less tean 1S
K1 K2
on o
o on
on on
(Empty)
4 3 2 1
4 3 2 1
K2
K3 = K1 + K2
1
4
K1
Action
(Open)
(Close)
(Stop)
Action time must less tean 1S
K1 K2
on o
o on
on on
(Empty)
4 3 2 1
4 3 2 1
K2
K3 = K1 + K2
1
4
Action
Edge - Comfort
如果需要，你可以选用符合上图所示功能的手控板，按照上
图所示连接，控制电机。1脚为空脚。如果是Era Track Ac-
tion，要用干触点控制时，请把两根火线连在一起接电源。
注意事项
1. 手控板为选购配件,是否选用不影响遥控功能。
2． 信号线使用 4P4C信号线和 4P4C水晶头进行制作。
Era Track Comfort & Edge Power 电源线接线图
Era Track Action 电源接线示意图
蓝色：中性线
棕色：火线 ”1”
黑色：火线 ”2”
黄绿色：地线
Era Track Action 带有交流直控功能的型号的电源线连接示
意图如上。如果需要带有交流直控功能的型号进行干触点手
控控制，则需要把两根火线相连然后再接到电源的火线上。
6
中性线
相线
地线
中性线
相线
地线
蓝色
棕色
黑色
黄绿色
手控板控制模式电源直控模式
黑色
黄绿色
蓝色
棕色
