1

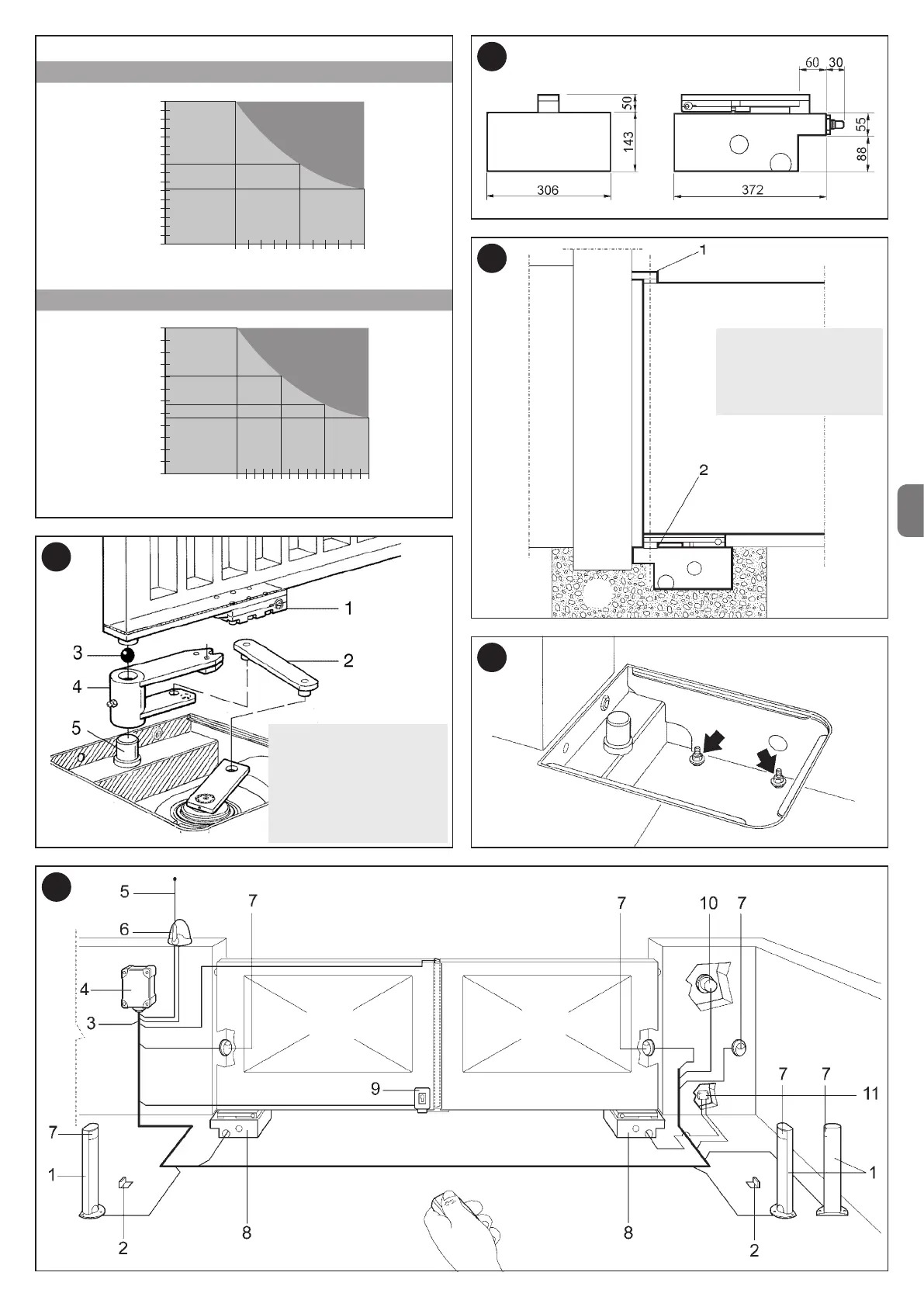

1 = Ontgrendelingshendel
2 = Bevestigingshendel
3 = Kogel
4 = Aansturingsbeugel
5 = Pin
4
3
GRAFIEK A
ME3000 • ME3010 • ME3000L • ME3000/110 • ME3024
2,5 3 3,5
0
300
400
500
600
Max. langer vleugel (m)
Max. gewicht vleugel (Kg)
ME3024HS
1,5 2,5
23
0
100
200
300
Max. langer vleugel (m)
Max. gewicht vleugel (Kg)
5
1 = Scharnier
2 = Pin
3 = Beton
2
3
