Nice Moby Series

67
PL
Podłączenia silnika do:
MB4005 - MB4006 - MB4015 - MB4605
MB4615 - MB5015 - MB5016 – MB5615
Podłączyć przewody do “tabliczki zaciskowej 2” zgodnie, jak
przedstawiono na figurze:
1= Silnik +
2= Silnik -
3= Enkoder +
= Enkoder -
Podłączenia silnika do:
MB4024 – MB5024
Podłączyć przewody do “tabliczki zaciskowej 2” zgodnie, jak
przedstawiono na figurze:
1= Silnik+
2= Silnik -
3= Enkoder +
4= Enkoder -
Należy pamiętać o podłączeniu uziemienia według norm
(EN60204 - CEI64-1 - EN60335) i jak przedstawiono na
figurze.
!
2.7) Połączenia elektryczne:

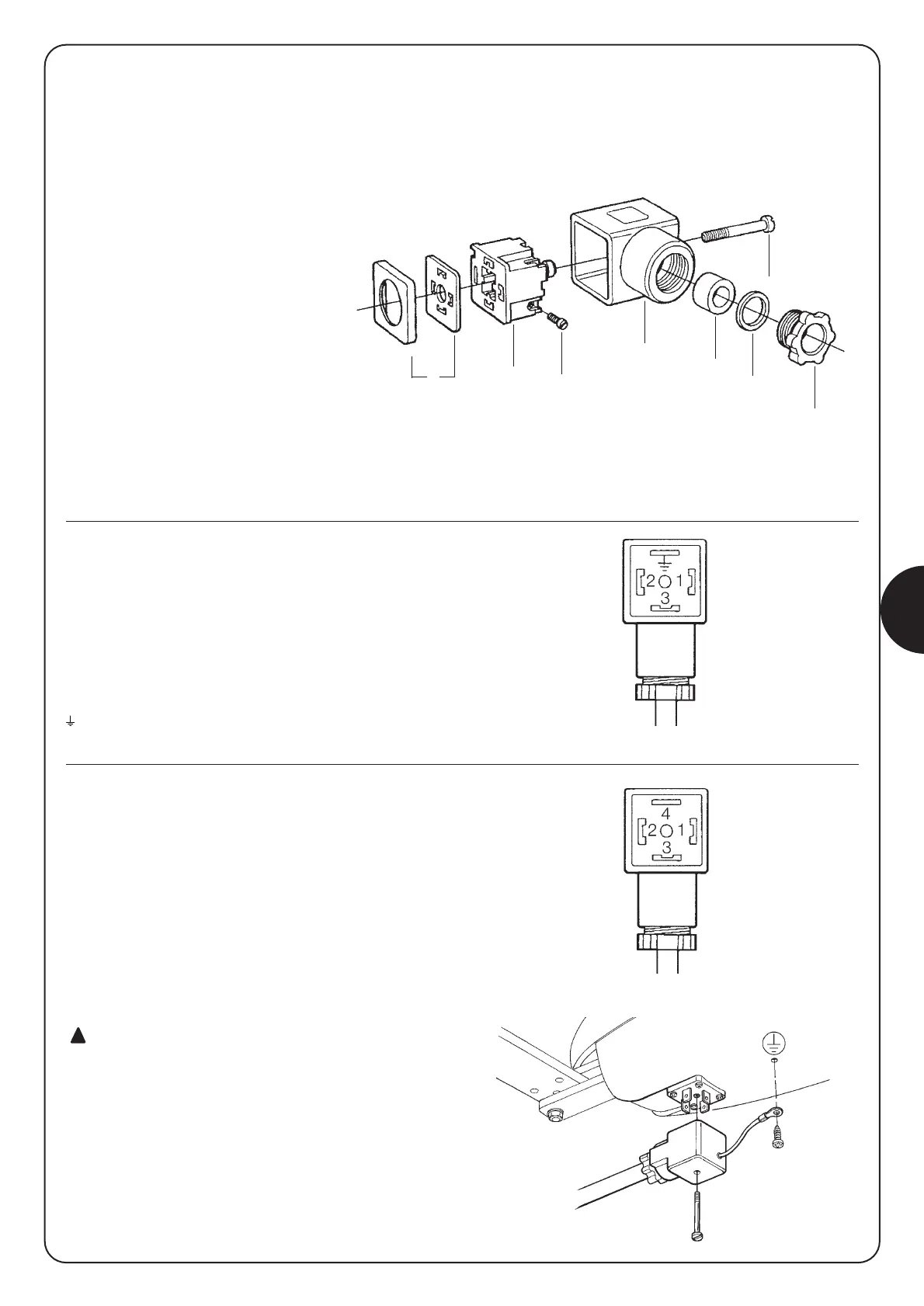

Podłączenie do łącza
Dostarczone łącze jest już zamontowane i znajduje się w części
dolnej motoreduktora (patrz szczegół 48 tablicy części zamiennych
wewnątrz oprawki) .
Służy do połączenia do centrali elektrycznej.
Odkręcić śrubę (8) i ěrubokrętem usunąć inne części (jak pokazano
na figurze) wraz ze śrubami (3).
1 Uszczelki
2 Tabliczka zaciskowa
3 Śruba
4 Zabezpieczenie
5 Przycisk przewodu
6 Podkładka
7 Zacisk przewodu
8 Śruby ustalające
Uwaga: Łącze gwarantuje zabezpieczenie typu IP65 DIN 40050
Tylko wtedy gdy jest poprawnie zamontowane, zgodnie jak
przedstawiono na figurze.
1
2
3
4
5
6
7
8
