2.1) Elektrische aansluitingen
Op de aansluitingen van de motor moet een omnipolaire ontkoppe-
lingsinrichting van het elektriciteitsnet aanwezig zijn met een onder-
linge afstand tussen de contacten van tenminste 3 mm (stroomafslui-
ter of stekker met contactdoos enz.).
Houd u nauwgezet aan de aanwijzingen voor de aansluitingen zoals
die voorzien zijn; waag u in geval van twijfel niet aan experimenten,
maar raadpleeg de daarvoor bestemde gespecificeerde technische
bladen die ook op de site www.niceforyou.com beschikbaar zijn.
Een verkeerd uitgevoerde aansluiting kan ernstige schade of een
gevaarlijke situatie veroorzaken.
De elektriciteitskabel van de buismotoren NEO heeft 4 (*) geleiders: elektrische fase
voor omhoog, elektrische fase voor omlaag, gemeenschappelijk (doorgaans op de
nulleider aangesloten) en aarding (*) (equipotentiaalverbinding ter beveiliging). Zie
voor de elektrische aansluitingen het schema op afbeelding 6; de benodigdheden
voor aansluiting worden niet bij het artikel meegeleverd
N.B.: tijdens de installatie- en afstelwerkzaamheden, kan de motor, wanneer er nog
geen definitieve elektrische aansluitingen zijn, met de speciale eenheid “TTU”
bediend worden.
1) Beschrijving van het product
De buismotoren uit de serie “NEO” in de uitvoeringen “NEO L” Ø35mm; “NEO M”
Ø45mm en “NEO L” Ø58mm (afb.2) zijn elektromotoren, voorzien van een vertra-
gingswerk, die aan één kant eindigen in een speciale as waarop de meeneemwie-
len aangebracht kunnen worden. De motor wordt geïnstalleerd door deze binnen-
in de buis van het zonnescherm, rolluik of screen aan te brengen, en kan deze
omhoog of omlaag brengen. Ze zijn voorzien van een elektrische eindschakelaar,
welke wanneer die juist is afgesteld, de manoeuvre onderbreekt op het moment
waarop het rolluik o.d. de gewenste stand heeft bereikt.
2) Installatie
Let op: volg alle aanwijzingen voor het installeren op
Let op: een onjuist uitgevoerde installatie kan ernstige verwondingen veroorzaken.
Breng de motor in gereedheid door de volgende handelingen te verrichten:
1. Steek de neutrale ring van de eindschakelaar (E) op de motor (A) totdat die in de desbetreffende ringmoer van de eind-
schakelaar (F) komt te zitten waarbij de twee kanaaltjes op elkaar moeten aansluiten; duw ze tot ze niet verder kunnen zoals
dat op afb. 4 is aangegeven.
2. Breng het meeneemwiel (D) op de motoras aan. Bij NEO S klikt het meeneemwiel automatisch vast.
3. Bevestig het meeneemwiel met de drukseegerring op NEO M.
Bevestig op NEO L het meeneemwiel met de borgring en de moer M12.
4. Plaats de aldus geassembleerde motor in de wikkelrol tot ook het uiteinde van de neutrale ring (E) ingebracht is. Bevestig het meeneemwiel (D) met schroef M4x10 aan
de wikkelrol, zodat eventueel slippen en eventuele axiale verschuivingen van de motor voorkomen worden (afb. 5).
5. Zet tenslotte de motorkop op de speciale steun (C), eventueel met een afstandsstuk, vast en gebruik daarvoor de clips of splitpen (B).
Afbeelding 3
A: NEO buismotor
B: Clips of splitpennen voor bevestiging
C: Steun en afstandsstuk
D: Meeneemwiel
E: Neutrale ring eindschakelaar
F: Ringmoer eindschakelaar
Bruin = elektrische omhoogfase
Zwart = elektrische omlaagfase
Blauw = gemeenschappelijke fase
(*)
Geel/Groen = aarde
(*) In sommige NEO S versies is geen elektrische verbinding aanwezig.
NEO TTU
Aanbevelingen:
De motoren uit de serie “NEO” zijn vervaardigd voor het automatiseren van de
manoeuvres van rolluiken, zonneschermen e.d.; elk ander gebruik is oneigenlijkgebruik
en derhalve verboden. De motoren zijn ontworpen voor gebruik bij woningen, met een
ononderbroken bedrijfstijd van hoogstens 4 minuten bij een cyclus van 20%. Bij het
kiezen van het type motor in functie van de toepassing daarvan, dient u met de op het
motorplaatje aangegeven nominale koppel en bedrijfstijd rekening te houden. De mini-
mumdoorsnede van de buis waarin de motor geïnstalleerd kan worden is 4 mm voor
NEO S, 52mm voor NEO M in de uitvoeringen met een koppel tot 35Nm; 60mm voor
NEO M in de uitvoeringen met een koppel boven de 35Nm en 70mm voor NEO L. De
installatie moet uitgevoerd worden door technisch vakbekwaam personeel waarbij de
veiligheidsvoorschriften volledig in acht genomen dienen te worden. Voordat u met de
installatie begint dient u alle niet noodzakelijke elektriciteitskabels te verwijderen en
moet elk mechanisme dat niet nodig is om het rolluik of zonnescherm op de motor te
laten werken, uitgeschakeld te worden. De bewegende delen van de motor dienen
beschermd te worden indien deze op een hoogte van minder dan 2,5m gemonteerd
wordt. In het horizontale vlak moet de afstand tussen het geheel geopende zonne-
scherm en een willekeurig permanent aanwezig voorwerp tenminste 0,4m bedragen.
De netkabel van PVC die bij de serie NEO meegeleverd wordt is bestemd om bin-
nenshuis gebruikt te worden: voor gebruik buitenshuis dient de kabel met een isole-
ringsbuis beschermd te worden, die tegen zonnestraling bestand is; of vraag de spe-
ciale kabel van het type 05RN-F.
Zorg ervoor de buismotor niet plat te drukken, er tegenaan te stoten, te laten vallen
of met vloeistoffen in contact te laten komen. Maak geen boorgaten en breng geen
schroeven over de hele buislengte aan; gebruik geen meerdere omkeerschakelaars
voor dezelfde motor en bedien evenmin meerdere motoren met dezelfde omkeer-
schakelaar (afb. 1). De bedieningsschakelaar moet daar aangebracht worden waar
het zonnescherm of rolluik zichtbaar is, maar wel op afstand van de bewegende delen
en op een hoogte van tenminste 1,5m. Wend u voor onderhoud en reparaties tot vak-
bekwaam technisch personeel. Houd mensen op een veilige afstand van het rolluik
wanneer dit in beweging is. Stel het zonnescherm niet in beweging, indien in de nabij-
heid daarvan werkzaamheden worden verricht, zoals bijvoorbeeld ramen lappen.
Koppel bij automatische bediening ook de elektrische stroomvoorziening los.
Laat kinderen niet met de bedieningen spelen en houd de afstandbedieningen uit hun
buurt. Indien aanwezig: controleer de balansveren of de kabels dikwijls op slijtage.
3) Instellingen eindstandregelaars
De buismotoren uit de serie NEO voorzien een systeem van elektromechanische eindschakelaars die de stroomtoevoer onderbreken wanneer het zonnescherm of het rol-
luik de eindstand voor openen of sluiten bereikt heeft. Om deze standen af te stellen en aan de specifieke toepassing aan te passen behoeft u alleen maar de twee stel-
schroeven aan- of los te draaien die de manoeuvre “omhoog” (stop boven) en “omlaag” (stop beneden) aansturen. Om te weten waar de stelschroeven zich bevinden gelie-
ve u de afbeeldingen 6 f 7 te raadplegen al naar gelang de motor zich links of rechts bevindt; raadpleeg de afbeeldingen 8 of 9 voor rolluiken aan de buitenkant. De begren-
zingen van de eindschakelaars zijn in de fabriek op ongeveer 3 asomwentelingen afgesteld.
Afstelling manoeuvre “Omlaag”:
1. Zet de motor aan en laat hem in de richting “Omlaag” ▼ van start gaan.
2. Wacht tot de motor als gevolg van het inwerkingtreden van de eindschakelaar ▼
op de huidige stand stopt
3. Draai de stelschroef voor de manoeuvre “omlaag” ▼ aanstuurt, met de wijzers
van de klok mee (+) tot u de gewenste eindpositie gevonden hebt. (wanneer u
met de afstelling doorgaat zal de motor nu op de nieuwe stand stoppen).
Afstelling manoeuvre “Omhoog”:
1. Draai de stelschroef voor de manoeuvre “omhoog” ▲ tegen de wijzers van de
klok in (-), tot u de gewenste stopstand gevonden hebt.
2. Zet de motor aan en laat hem in de richting “Omhoog” ▲ van start gaan.
3. Wacht tot de motor als gevolg van het inwerkingtreden van de eindschakelaar ▲
op de huidige stand stopt.
4. Draai de stelschroef voor de manoeuvre omhoog ▲ met de wijzers van de klok
mee (+) tot u de gewenste eindpositie gevonden hebt. (wanneer u met de afstel-
ling doorgaat zal de motor nu op de nieuwe stand stoppen).
De elektrische fasen “omhoog” en “omlaag” van de motor zijn onderling volledig omwisselbaar daar de eerste de motor in de ene richting laat draaien en de tweede in de
andere richting. Het omhoog of omlaag gaan hangt ervan af aan welke kant de motor in de wikkelrol is aangebracht. Om de draairichting te wijzigen dient u de bruine en
zwarte draden om te wisselen.

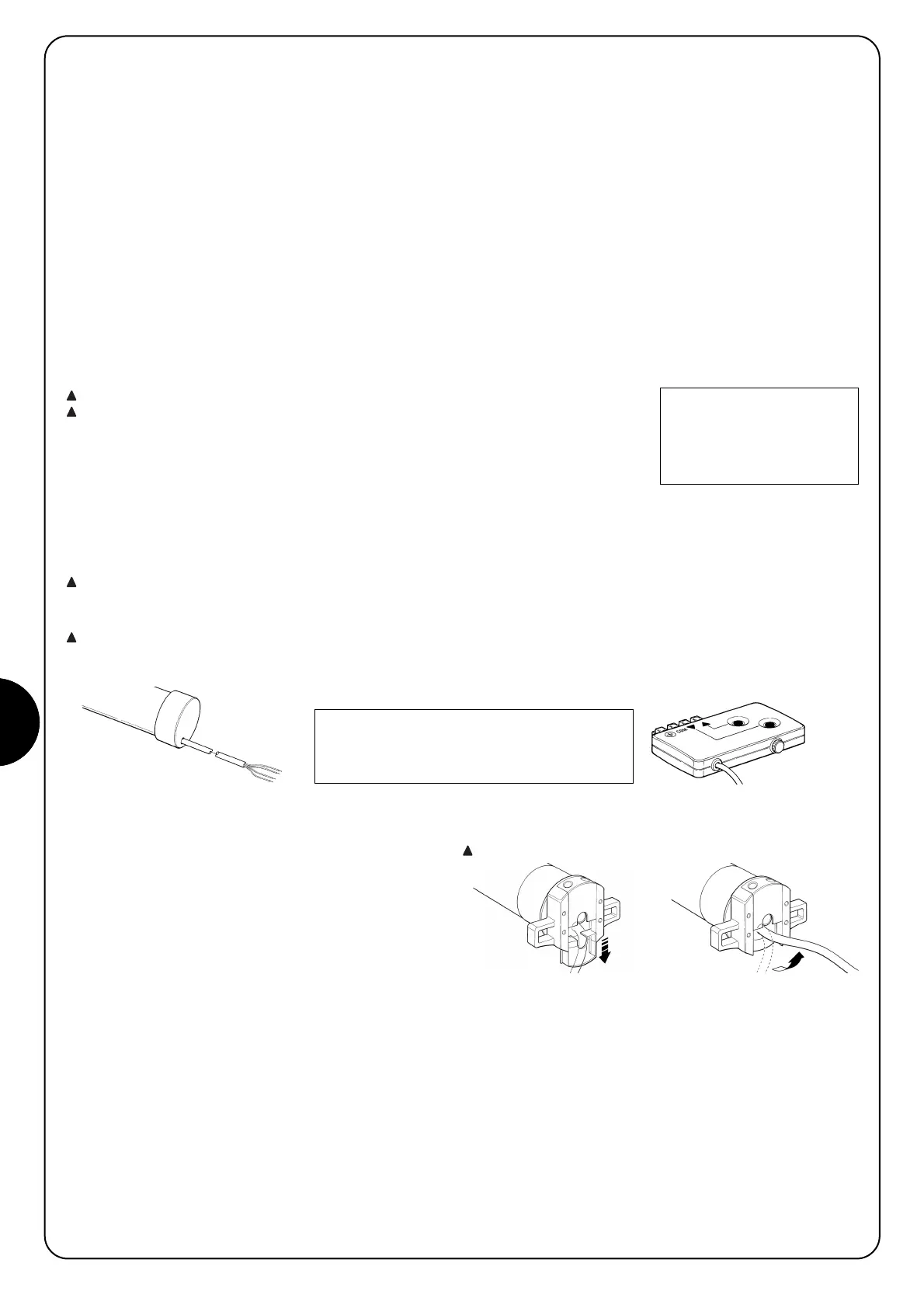

2.2) Richting uitgang kabel
(dit hoofdstuk heeft alleen betrekking op de uitvoering NEO L).
Indien u de richting van de uitgang van de kabel zou willen veranderen, dient
u als volgt te werk te gaan:
1. Trek de bescherming naar buiten weg.
2. Buig de kabel in de gewenste richting.
3. Breng de bescherming aan door haar krachtig op haar plaats te duwen.
4) Wat moet u doen indien… ofwel een kleine gids wanneer er iets niet goed functioneert!
Ook als een elektrische fase onder spanning gebracht wordt, komt de motor niet in beweging: u dient eerst uit te sluiten dat de oververhittingsbeveiliging
in werking is getreden; hiervoor wacht u dat de motor afgekoeld is. Vergewis u ervan dat de spanning tussen “Gemeenschappelijk” en de onder spanning gebrachte elek-
trische fase overeenkomt met die welke op het machineplaatje is aangegeven; probeer tenslotte de tegenovergestelde fase onder spanning te brengen.
Om te controleren of de eindschakelaars niet verkeerd zijn afgesteld en beide in werking getreden zijn, dient u de stelschroeven enkele slagen met de wijzers van de klok
(+) mee te draaien. Indien de motor dan nog niet in beweging komt, is er waarschijnlijk sprake van een ernstige storing.
Let op: de kabel moet door technisch gekwalificeerd personeel worden
vervangen.
