3.3) Fixation des pattes de fin de course dans les versions avec fin de course de proximité inductif
Pour éviter que le portail pèse trop sur l'opérateur, il
est important qu'il y ait un jeu d'1÷2 entre la crémaillère
et le pignon, comme dans la figure 10.
8. Faire coulisser le portail et utiliser toujours le pignon comme réfé-
rence pour fixer les autres éléments de la crémaillère.
9. Couper l'éventuelle partie de crémaillère qui dépasse sur le der-
nier segment.
10. Effectuer différentes manœuvres d'ouverture et de fermeture du
portail à la main et vérifier que la crémaillère coulisse alignée au
pignon avec un désalignement maximum de 5 mm, et qu'il y a un
jeu d'1÷2 mm entre le pignon et la crémaillère sur toute la longueur.
11. Serrer énergiquement les écrous de fixation de l'opérateur en
s'assurant qu'il est bien fixé au sol; couvrir les écrous de fixation
avec les bouchons comme dans la figure 11.
12. Fixer les pattes de fin de course suivant la description donnée ci-
après (pour les versions RB600P et RB1000P fixer les pattes
suivant la description du “3.3 Fixation des pattes de fin de cour-
se dans les versions avec fin de course de proximité inductif”):
• Porter manuellement le portail en position d'ouverture en s'ar-
rêtant à au moins 2 - 3 cm de la butée mécanique.
• Faire coulisser la patte sur la crémaillère dans le sens de l'ouver-
ture jusqu'à l'intervention du fin de course. Faire avancer ensuite
la patte d'au moins 2 cm puis la bloquer sur la crémaillère avec
les goujons correspondants comme sur la figure 12.
• Effectuer la même opération pour le fin de course de fermeture.
13.Bloquer l'opérateur comme l'indique le paragraphe “Débrayage
et mouvement manuel” dans le chapitre “Instructions et recom-
mandations destinées à l'utilisateur.

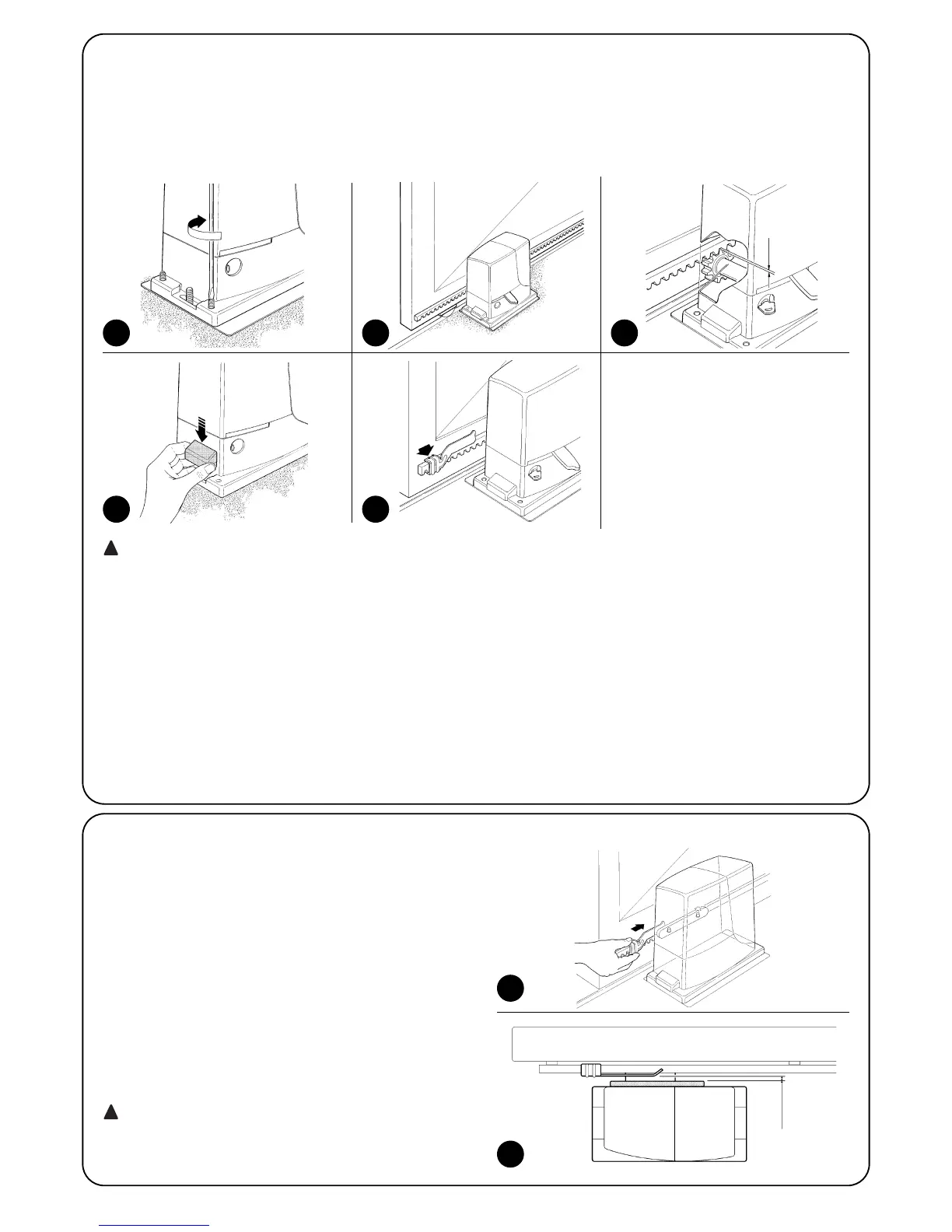

8 9 10
11 12
Si la crémaillère est déjà présente, après avoir fixé l'opérateur, agir sur
les goujons de réglage comme dans la figure 8 pour mettre le pignon
de ROBUS à la hauteur qui convient en laissant 1÷2 mm de jeu de la
crémaillère. Autrement, pour fixer la crémaillère, il faut:
6. Débrayer l'opérateur suivant les indications du paragraphe “Débraya-
ge et manœuvre manuelle” dans le chapitre “Instructions et recom-
mandations destinées à l'utilisateur de l'opérateur ROBUS”.
7. Ouvrir complètement le portail, poser sur le pignon le premier seg-
ment de crémaillère et vérifier que le début de la crémaillère corres-
pond au début du portail comme sur la figure 9. Vérifier la présen-
ce d'un jeu d'1÷2 mm entre le pignon et la crémaillère, puis fixer la
crémaillère sur le portail avec des moyens adéquats.
1÷2
Pour les versions RB600P et RB1000P qui utilisent le fin de course
de proximité inductif, il faut fixer les pattes de fin de course suivant
les indications données ci-après.
1. Porter manuellement le portail en position d'ouverture en s'arrê-
tant à au moins 2 - 3 cm de la butée mécanique.
2. Faire coulisser la patte sur la crémaillère dans le sens de l'ouver-
ture jusqu'à l'extinction de la led correspondante, comme dans la
figure 13. Faire avancer ensuite la patte d'au moins 2 cm puis la
bloquer sur la crémaillère avec les goujons correspondants.
3. Porter manuellement le portail en position de fermeture en s'arrê-
tant à au moins 2 - 3 cm de la butée mécanique.
4. Faire coulisser la patte sur la crémaillère dans le sens de la fer-
meture jusqu'à l'extinction de la led correspondante. Faire avan-
cer ensuite la patte d'au moins 2 cm puis la bloquer sur la cré-
maillère avec les goujons correspondants.
Attention: dans le fin de course de proximité inductif, la
distance optimale de la patte est comprise entre 3 et 8 mm,
comme l'indique la figure 14.
