31
I
La lunghezza dell'anta permette di determinare il numero massimo di cicli per ora ed i cicli consecutivi mentre il peso permette di determi-
nare la percentuale di riduzione dei cicli e la velocità massima consentita; ad esempio per ROBUS 1000, se l'anta è lunga 5m sarebbero pos-
sibili 33 cicli/ora e 16 cicli consecutivi ma se l'anta pesa 700Kg occorre ridurli al 50%, il risultato è quindi circa 16 cicli/ora e 8 cicli conse-
cutivi mentre la velocità massima consentita è V4: veloce. Per evitare surriscaldamenti la centrale prevede un limitatore di manovre che si
basa sullo sforzo del motore e la durata dei cicli, intervenendo quando viene superato il limite massimo. Il limitatore delle manovre misura
anche la temperatura ambientale riducendo ulteriormente le manovre in caso di temperatura particolarmente alta.
Nel capitolo “8 Caratteristiche tecniche” è riportata la stima di “durabilità” cioè di vita economica media del prodotto. Il valore è fortemente
influenzato dall'indice di gravosità delle manovre, cioè dalla somma di tutti i fattori che concorrono all'usura. Per effettuare la stima occorre

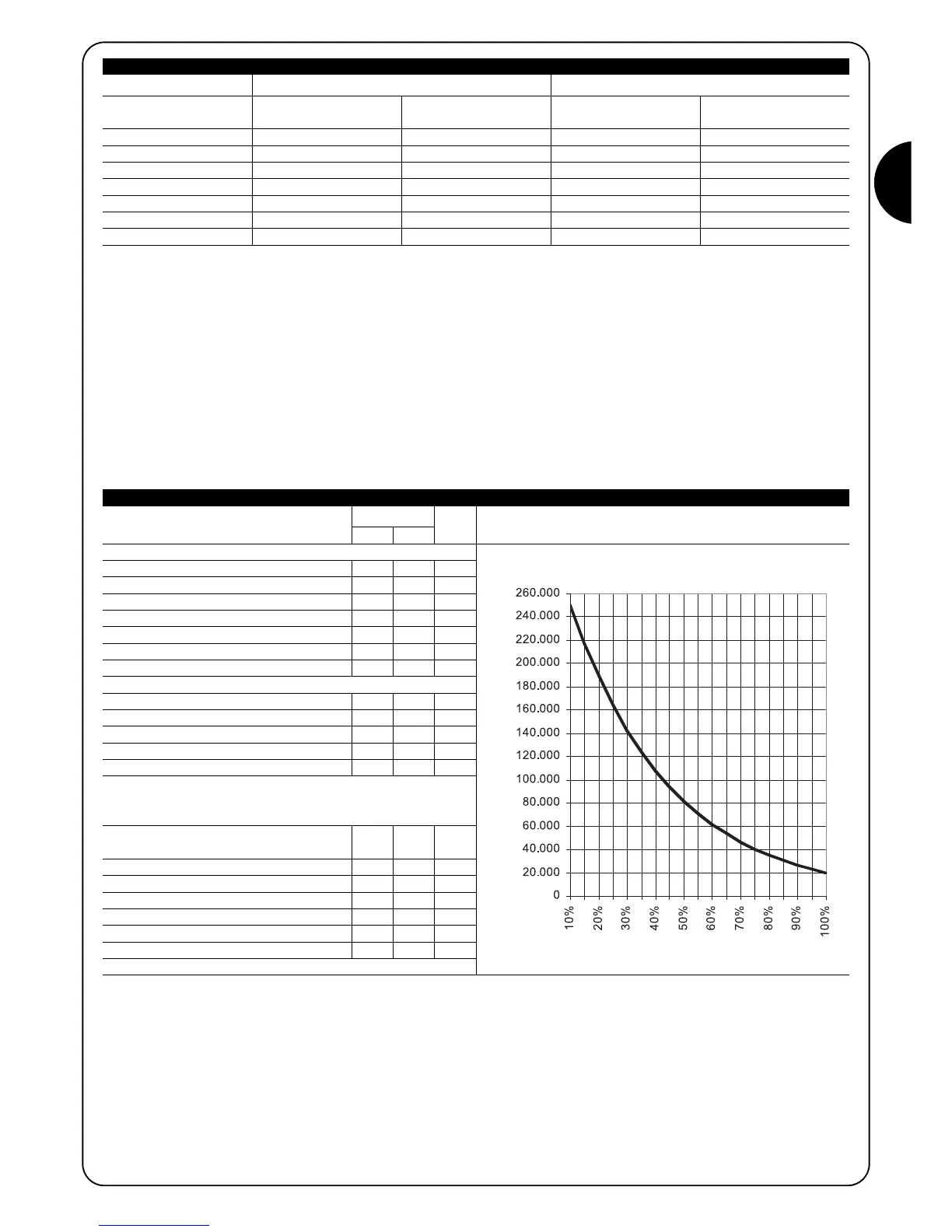

sommare tutti gli indici di gravosità della tabella 4, poi con il risultato totale verificare nel grafico la durabilità stimata.
Ad esempio, ROBUS 1000 su un cancello di 650Kg, lungo 5m, dotato di fotocellule e senza altri elementi di affaticamento, ottiene un indi-
ce di gravosità pari al 50% (30+10+10). Dal grafico la durabilità stimata è 80.000 cicli.
RB600, RB600P RB1000, RB1000P
Peso dell'anta (kg) Percentuale cicli Velocità massima Percentuale cicli Velocità massima
consentita consentita
Fino a 200 100% V6 = Velocissima 100% V6 = Velocissima
200 ÷ 400 80 V5 = Molto veloce 90 V5 = Molto veloce
400 ÷ 500 60 V4 = Veloce 75 V4 = Veloce
500 ÷ 600 50 V3 = Media 60 V4 = Veloce
600 ÷ 800 --- --- 50 V3 = Media
800 ÷ 900 --- --- 45 V3 = Media
900 ÷ 1000 --- --- 40 V3 = Media
Tabella 3: limiti in relazione al peso dell'anta
Indice di gravosità % Robus Durabilità in cicli
600 1000
Peso dell'anta Kg
Fino a 200 10 5
200 ÷ 400 30 10
400 ÷ 600 50 20
600 ÷ 700 --- 30
700 ÷ 800 --- 40
800 ÷ 900 --- 50
900 ÷ 1000 --- 60
Lunghezza dell'anta metri
Fino a 4 10 5
4 ÷ 6 20 10
6 ÷ 8 35 20
8 ÷ 10 --- 35
10 ÷ 12 --- 50
Altri elementi di affaticamento
(da considerare se la probabilità che
accadano è superiore al 10%)
Temperatura ambientale superiore a 40°C
o inferiore a 0°C o umidità superiore all'80%
10 10
Presenza di polvere o sabbia 15 15
Presenza di salsedine 20 20
Interruzione manovra da Foto 15 10
Interruzione manovra da Alt 25 20
Velocità superiore a “L4 veloce” 20 15
Spunto attivo 25 20
Totale indice di gravosità %:
Nota: se l'indice di gravosità supera il 100% significa che le condizioni sono oltre il limite di accettabilità; si consiglia l'uso di un modello di taglia supe-
riore.
Tabella 4: stima della durabilità in relazione all'indice di gravosità della manovra
Indice di gravosità %
Durabilità in cicli
