2.2) Типичная система

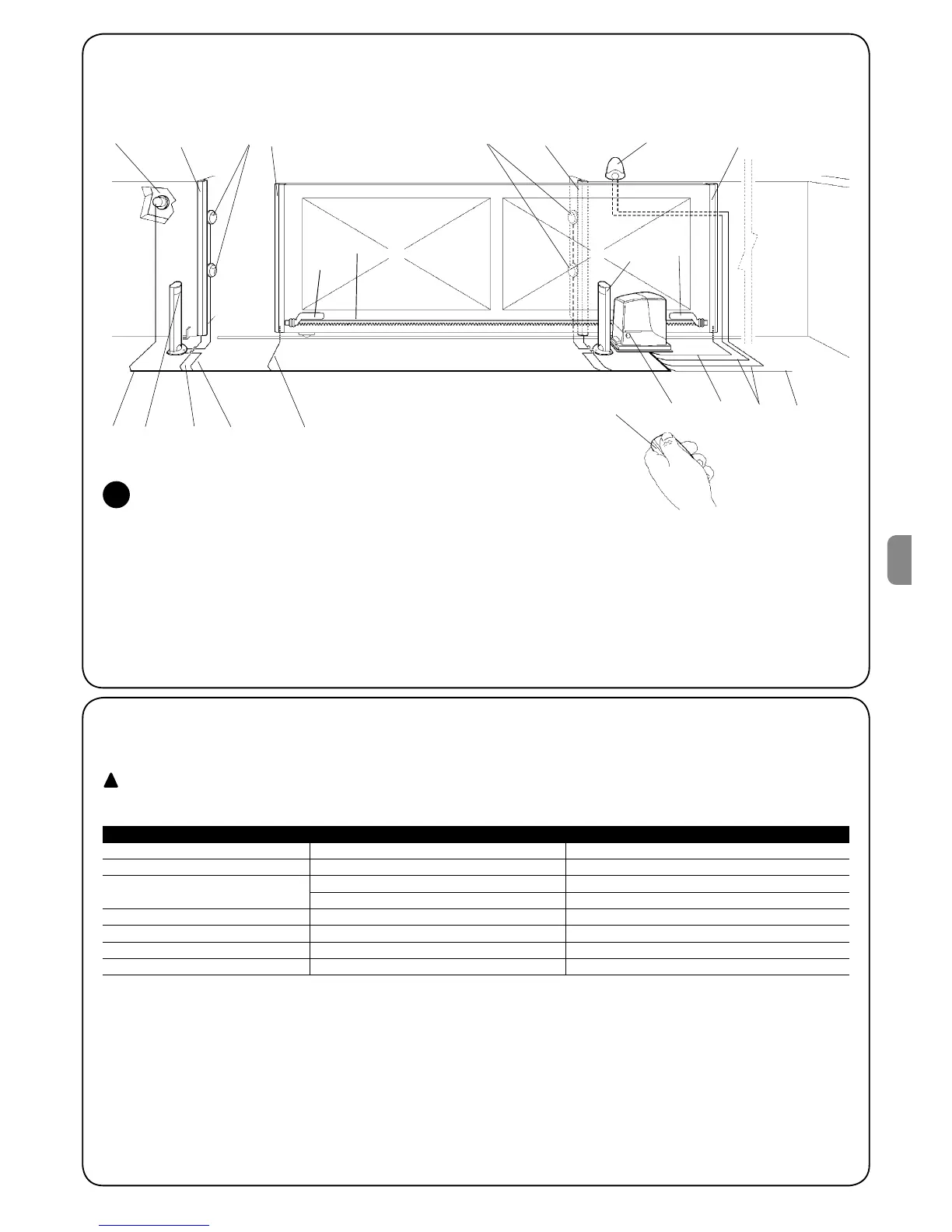

На рисунке 2 показана типичная система автоматизированных раздвижных ворот, в которых используется ROBUS.
1 Ключ-выключатель
2 Фотоэлементы на стойках
3 Фотоэлементы
4 Основная фиксированная кромка (дополнительно)
5 Основная подвижная кромка
6 Концевой кронштейн «Открыто»
7 Зубчатая рейка
8 Вспомогательная фиксированная рейка (дополнительно)
9 Проблесковая лампа со встроенной антенной
10 ROBUS
11 Концевой кронштейн «Закрыто»
12 Вспомогательная подвижная кромка (дополнительно)
13 Радиопередатчик
2.3) Перечень кабелей
На типичной системе, показанной на рисунке 2, показаны кабели, необходимые для подключения устройств при типичной уста-
новке; в таблице 3 приводятся характеристики кабелей.
Используемые кабели должны быть пригодными для определенного типа установки; например, рекомендуется
кабель типа H03VV-F для кладки в крытых помещениях, или H07RN-F - для наружной кладки.
Примечание 1: если кабель электропитания длиннее 30м, требуется кабель с большим сечением, например, 3x2,5мм
2
и тре
буется система заземления вблизи системы автоматизации.
Примечание 2: если кабель «BLUEBUS» длиннее 30м (максимально 50м), необходим кабель 2x1мм
2
.
Примечание 3: два кабеля 2x0,5мм
2
могут быть заменены на один кабель 4x0,5мм
2
.
Примечание 4: при наличии более одной кромки, см.главу «7.3.2 Вход СТОП» для рекомендованного типа соединения
Примечание 5: для соединения подвижных кромок на раздвижных створок, необходимо использовать специальные устрой
ства, которые позволяют соединять два движущихся устройства.
Соединение Тип кабеля Максимально допустимая длина
A: Электролиния питания 1 шт. кабель 3x1,5мм
2
30м (примечание 1)
B: Проблесковая лампа с антенной 1 шт.кабель 2x0,5мм
2
20м
1 шт. экранированный кабель типа RG58 20м (рекомендуется до 5м)
C: Фотоэлементы 1 шт. кабель 2x0,5мм
2
30м (примечание 2)
D: Ключ-выключатель 2 шт. кабели 2x0,5мм
2
(примечание 3) 50м
E: Фиксированные кромки 1 шт. кабель 2x0,5мм
2
(примечание 4) 30м
F: Подвижные кромки 1 шт.кабель 2x0,5мм
2
(примечание 4) 30м (примечание 5)
Таблица 3: перечень кабелей
