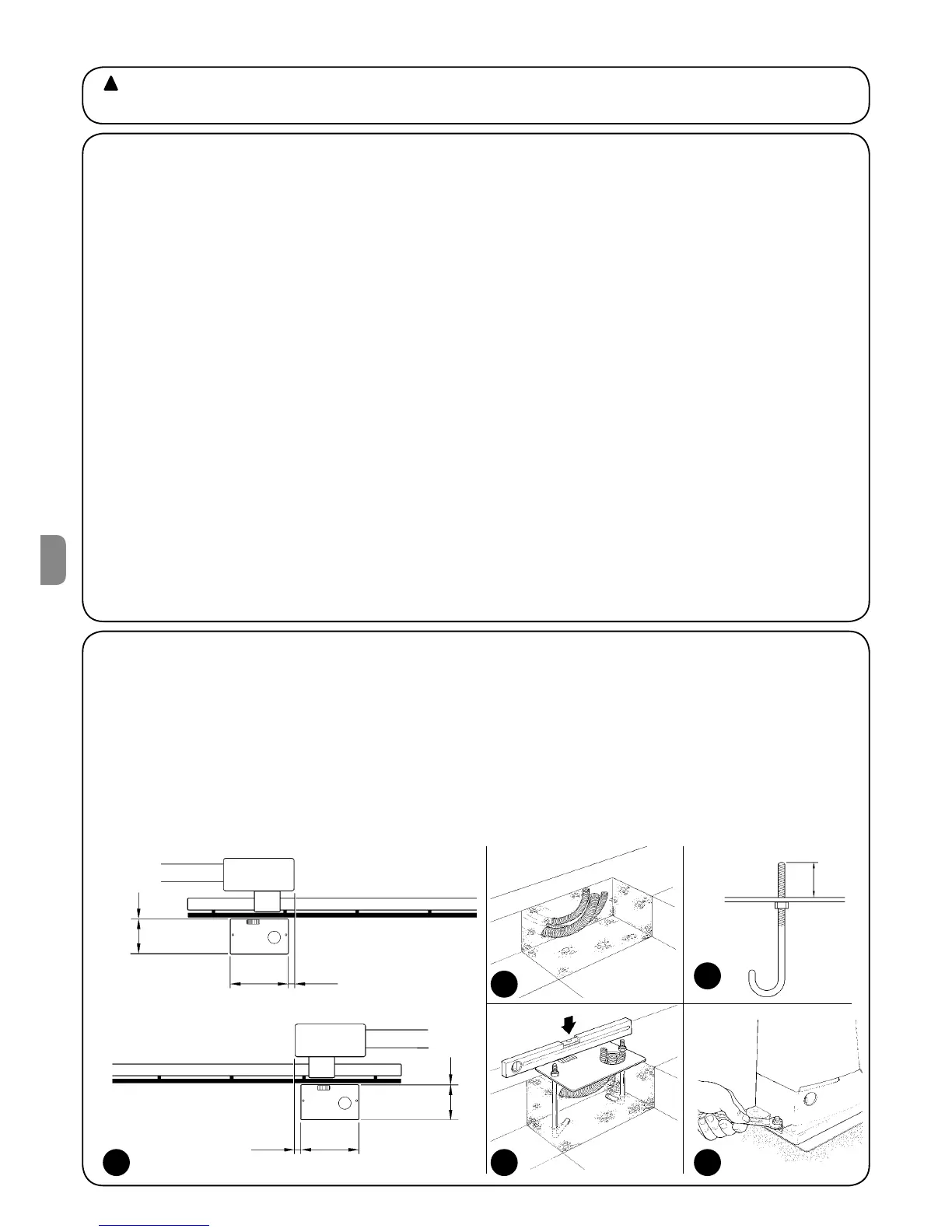

3.2) Установка электропривода
Если имеется поверхности установки, электропривод должен
быть закреплен непосредственно к ней с использованием
подходящих средств, например, расширяющихся анкерных
болтов. В противном случае, для установки электропривода
необходимо выполнить следующее:
1. Вырыть яму под фундамент соответствующих размеров,
как указывается в таблице 3.
2. Подготовить один или более каблеводов, как показано на
рисунке 4.
3. Собрать два анкерных болта на опорной пластине, устано-
вив одну гайку внизу и другую сверху пластины; гайка под
пластиной должна быть
закручена, как показано на рисунке 5, чтобы оставшаяся
часть болта выходила примерно на 25÷35 мм выше пласти-
ны.
4. Залить бетон и, прежде чем он начнет скрепляться, уста-
новить опорную пластину на расстоянии, как показано на
рисунке 3; проверить параллельность створке и горизон-
тальность, рисунок 6. Выждать, чтобы бетон полностью
скрепился.
5. Удалить 2 верхние гайки с пластины и затем устано-
вить электропривод; проверить, чтобы он был параллелен
створке, затем закрутить не до конца две гайки с 2 шайба-
ми, входящими в комплект, как показано на рисунке 7.
Монтаж ROBUS должен выполняется квалифицированным персоналом в соответствии с текущим законодатель-
ством, стандартами и постановлениями, а также положениями настоящего руководства.
3) Монтаж
3.1) Предварительная проверка
Перед началом монтажа ROBUS необходимо проверить сле-
дующее:
• Проверить, что весь материал в хорошем состоянии, соот-
ветствует для применения и отвечает действующим стан-
дартам.
• Убедиться, что конструкция ворот пригодна для автомати-
зации.
• Убедиться, что вес и размеры створки не выходят за преде-
лы, указанные в главе «2.1 Ограничения использования»
• Проверить, сравнив значения с указанными в главе «8
Технические характеристики», что усилие, необходимое для
начала движения створки, меньше половины «номинально-
го усилия»; рекомендуется уровень усилия 50%, поскольку
неблагоприятные климатические условия могут значитель-
но увеличить трение.
• Убедиться, что на всем протяжении при закрывании и
открывании ворот нет точек с большим трением.
• Убедиться, что нет опасности падения или выхода створки
из направляющих
• Проверить, что механические ограничители достаточно
прочные и что нет никакого риска их деформации, даже в
том случае, если створка сильно ударяется о них при дви-
жении.
• Убедиться, что створка сбалансирована, т.е. остается
неподвижной в любом положении.
• Убедиться, что место установки блока защищено от зато-
пления водой. В противном случае приподнять электропри-
вод на необходимое расстояние от пола.
• Удостовериться, что область монтажа позволяет разблоки
ровать электропривод вручную легко и безопасно.
• Удостовериться, что точки установки различных устройств
находятся в безопасных зонах, защищенных от ударов и с
достаточно прочными поверхностями.
• Избегать погружения деталей системы автоматизации в
воду или другие жидкости.
• Хранить детали ROBUS вдали от источников возгорания и
тепла, потенциально взрывоопасных местах, в частности,
где содержатся кислоты и соли. Данные ситуации могут
повредить детали ROBUS и вызвать другие неисправности
или опасные ситуации.
• В случае ворот с внутренней калиткой или в зоне пере-
мещения полотна створки, убедиться, что она не ограничи-
вает нормального движения полотна и при необходимости
установить соответствующую блокировку
• Подключить блок управления к линии электропитания, обо-
рудованной заземлением.
• Линия электропитания должна быть защищена соответ-
ствующим термомагнитным и дифференциальным устрой-
ством.
• На линии электропитания должно быть установлено устрой-
ство отключения от электрической сети (с категорией пере-
напряжения III, т.е. расстояние между контактами должно
быть не менее 3,5мм) или эквивалентная система, напри-
мер, вилка с соответствующей розеткой. Если устройство
отключения от электрической сети установлено не вблизи
системы автоматизации, необходимо предусмотреть систе-
му блокировки, предотвращающую случайное или несанк-
ционированное включение.
3
4
5
6
25÷35
7
192
330 0÷50
0÷50 330
192
0÷10
0÷10
