2.2.3) Fototest
Il “Fototest”, aumenta l’affidabilità dei dispositivi di sicurezza;
permettendo di raggiungere la “categoria 2” secondo la norma UNI
EN 954-1 (ediz. 12/1998) per quanto riguarda l’insieme centrale e
fotocellule di sicurezza.
Ogni volta che viene avviata una manovra vengono controllati i
dispositivi di sicurezza coinvolti; solo se tutto è a posto la manovra
ha inizio. Se invece il test non dà esito positivo (fotocellula accecata
dal sole, cavi in corto circuito, ecc.) viene individuato il guasto e la
manovra non viene eseguita.
Per ottenere la funzione “Fototest” è necessario:
• Utilizzare la scheda aggiuntiva PIU.
• Impostare il Dip-Switch 10 ON

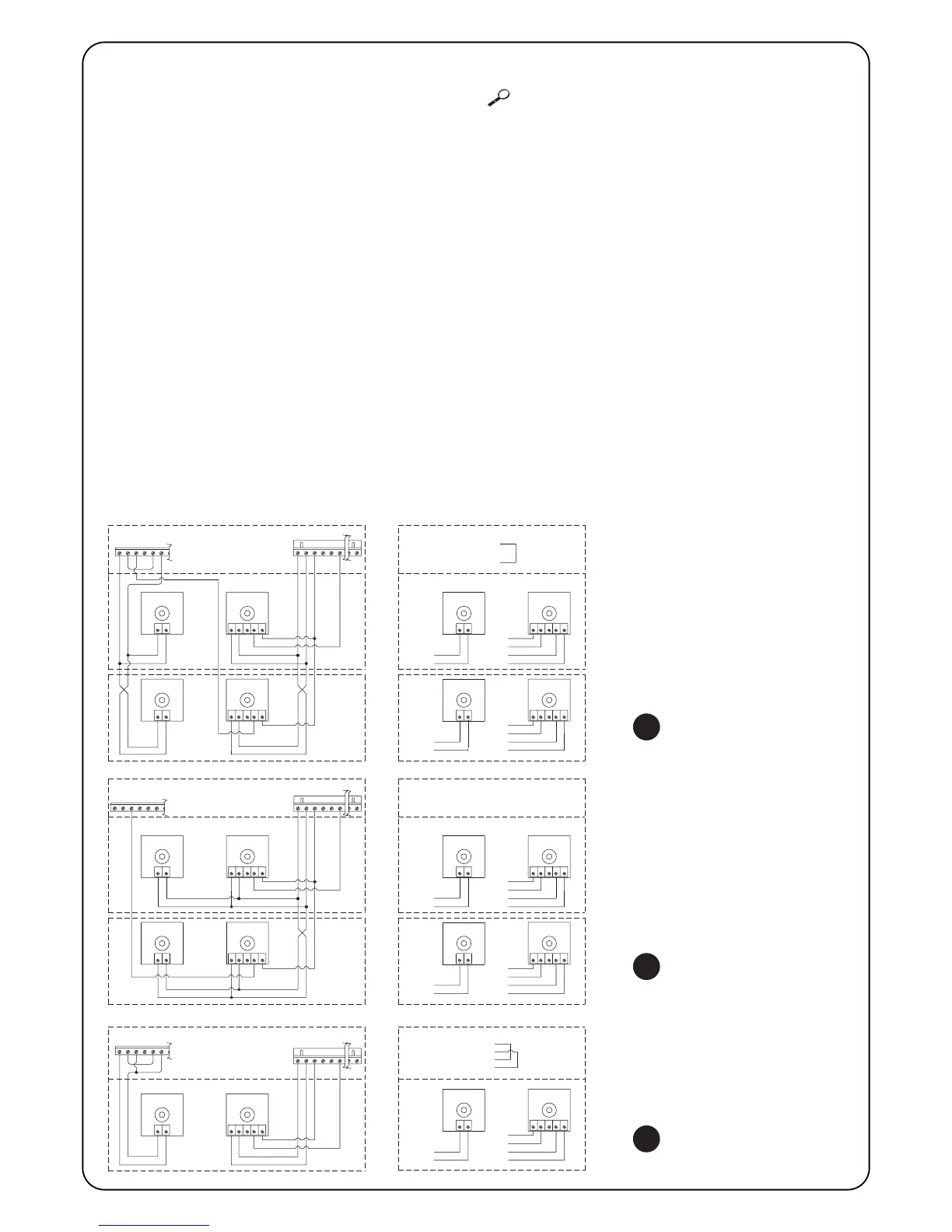

• Realizzare una particolare configurazione nei collegamenti dei
dispositivi di sicurezza come in fig.4a che prevede di collegare
l’alimentazione dei trasmettitori delle fotocellule non direttamente
dall’uscita dei servizi, ma interrompendo tale alimentazione
passando per i morsetti 7 e 8 della scheda PIU. La corrente
massima utilizzabile sull’uscita “Fototest” della scheda PIU è di
100mA (2 coppie di fotocellule Nice)
• Alimentare i ricevitori direttamente dall’uscita servizi della
centrale (morsetti 5-6).
Se in un secondo momento non si desiderasse più utilizzare la funzione
di Fototest, sarà necessario abbassare il Dip-Switch 10 e modificare la
configurazione dei collegamenti come indicato nella fig.4b.
Il test delle fotocellule avviene in questo modo: quando è richiesto un
movimento, in primo luogo viene controllato che tutti i ricevitori
interessati dal movimento diano il consenso, poi viene spenta
l’alimentazione ai trasmettitori e quindi verificato che tutti i ricevitori
segnalino il fatto togliendo il loro consenso; infine viene riattivata
l'alimentazione dei trasmettitori e quindi nuovamente verificato il
consenso da parte di tutti i ricevitori. Solo se questa sequenza ha
esito positivo, la manovra verrà avviata.
È sempre bene inoltre attivare il sincronismo attraverso il taglio degli
appositi ponticelli sui trasmettitori; questo è l'unico metodo per
garantire che due coppie di fotocellule non interferiscano tra loro.
Verificare sul manuale delle fotocellule le istruzioni per il
funzionamento sincronizzato.
Nel caso un ingresso sottoposto a “Fototest” non venga utilizzato
(Esempio “Foto2”) e si desideri comunque la funzione fototest
occorre ponticellare l’ingresso non usato come indicato in fig.4c.
