2.2.3) Fototest
Na szczególną uwagę zasługuje funkcja Fototestu, która jest
optymalnym rozwiązaniem w zakresie urządzeń bezpieczeństwa i
pozwala na osiągnięcie drugiej kategorii bezpieczeństwa, według
normy UNI EN 954-1 (wyd. 12/1998) w zakresie bezpieczeństwa
central i fotokomórek.
Przed rozpoczęciem ruchu sprawdzane są urządzenia
bezpieczeństwa i gdy wszystko jest w porządku to ruch może się
rozpocząć. Gdy jednak test nie da pozytywnego wyniku
(fotokomórka oślepiona przez słońce, spięcie na przewodach,
itp.) i zaistnieją jakaś odstępstwa to ruch nie zostanie wykonany.
W szczególności przypominamy, że:
• Zastosowaniu dodatkowej karty “PIU”.
• Ustawieniu Dip. 10 na ON,

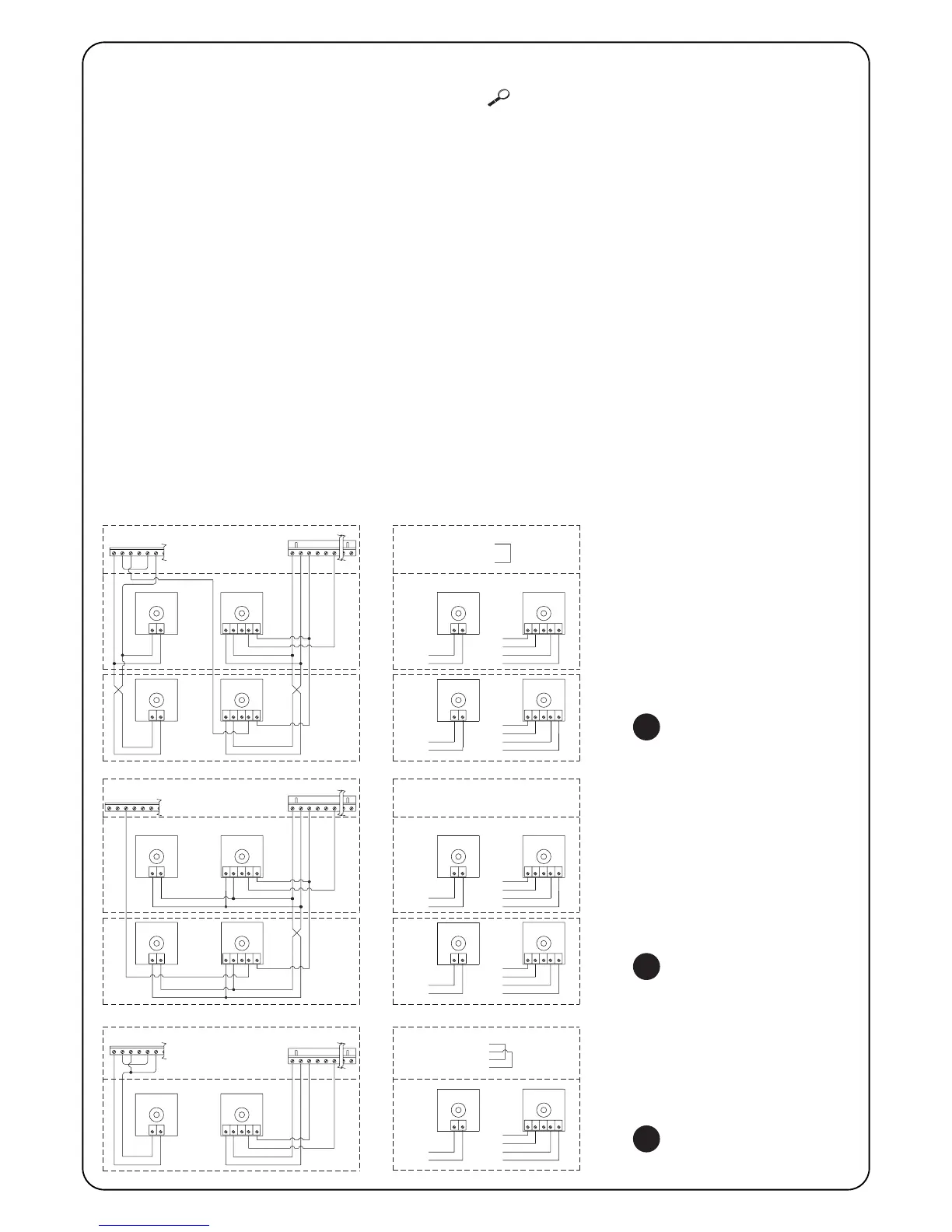

• Wykonaniu specjalnej konfiguracji w połączeniu urządzeń
bezpieczeństwa, zgodnie z tym, jak przestawiono na fig.4a,
gdzie przewidziane jest podłączenie zasilanie nadajników
fotokomórek nie bezpośrednio do wyjścia funkcji ale poprzez
przerwanie tego zasilania przechodząc przez zaciski 7 i 8
karty PIU. Maksymalne napięcie używane na wyjściu Fototest
karty “PIU” to 100mA (2 pary fotokomórek NICE)
• Zasilaniu odbiorników bezpośrednio z wyjścia funkcji centrali
(zaciski5-6).
Gdy, w danej chwili, nie chcemy używać funkcji Fototestu to należy
obniżyć Dip.10 i zmienić konfiguracjé połączeń zgodnie z tym, jak
wskazano na figurze 4b .
Test fotokomórek wykonany jest w następujący sposób: przed
wykonaniem ruchu wykonywana jest kontrola, czy wszystkie
odbiorniki należące do danego ruchu dadzą zezwolenie na ruch.
Następnie odcina się napięcie od nadajników i sprawdza się czy
wszystkie odbiorniki zasygnalizują fakt odebrania zezwolenia.
Następnie podłączy się zasilanie do nadajników i ponownie
wykonywana jest kontrola obecności zezwolenia od wszystkich
odbiorników. Gdy tylko ta sekwencja da pozytywny rezultat, to
rozpocznie się faza ruchu.
Należy, oprócz tego, uaktywnić synchronizację poprzez
przerwanie na nadajnikach, odpowiednich mostków. Jest to
jedyny sposób do zagwarantowania aby dwie pary fotokomórek
nie interweniowały między sobą. Zapoznać sié w instrukcjach
fotokomęrek z funkcjonowaniem “zsynchronizowanym”.
W przypadku gdy jedno wejście poddane funkcji Fototestu nie
bédzie używane (na przykład “Foto 2“) i gdy jednak chcemy
pozostawić Fototest aktywny, należy wykonać mostek z wejściem
nie używanym tak jak wskazano na fig.4c.
