2.2.2) Beschrijving van de aansluitingen

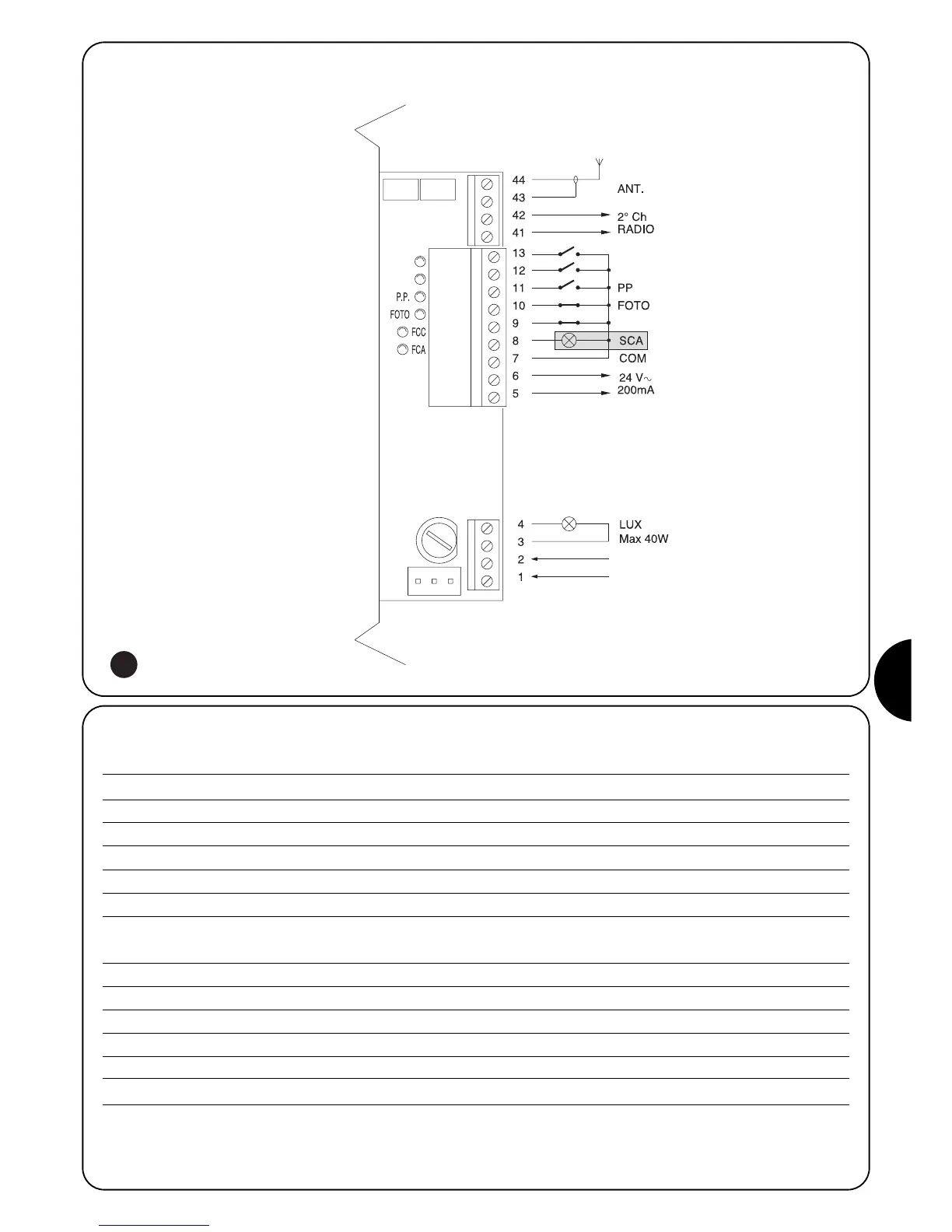

Hier volgte een beknopte beschrijving van mogelijke aansluitingen van de besturingseenheid naar buiten.
Klemmetjes Functie Beschrijving
1-2 : Stroomvoorziening = Toevoerlijn van het elektriciteitsnet
3-4 : Knipperlicht = Uitgang voor aanslsuiting van het knipperlicht op de netspanning (Max. 40W)
5-6 : 24 Vac = Stroomvoorziening neveninrichtingen 24Vac (Foto, Radio, etc.) Max 200mA
7 : Gemeenschappelijk = Gemeenschappelijk voor alle ingangen
8 : Controlelampje P.O. (SCA) = “Controlelampje Poort Open” 24Vac max. 2W (Niet aanwezig op de uitvoering OTTO)
9 : Stop = Ingang met functie voor het onderbreken van de manoeuvre waarbij de richting eventjes
wordt omgekeerd
10 : Foto = Ingang voor veiligheidsinrichtingen (fotocellen, pneumatische lijsten)
11 : Stap-voor-stap (PP) = Ingang voor cyclische manoeuvre (“Open” - “Stop” - “Sluit” - “Stop”)
12 : Open = Ingang voor openingsmanoeuvre
13 : Sluit = Ingang voor sluitmanoeuvre
41-42 : 2° Ch Radio = Uitgang van een eventueel tweede kanaal van de radio-ontvanger
43-44 : Antenne = Ingang voor de antenne van de radio-ontvanger
