4
THOR
VERIFICHE E
PRELIMINARI
A) Leggere attentamente le
istruzioni. Verificare che il
cancello sia adatto ad
essere automatizzato e
che il tutto risulti conforme
a quanto previsto dalle
normative vigenti.
B) Accertarsi che la
struttura del cancello sia
solida ed appropriata.
C) Accertarsi che il
cancello, durante tutto il
suo movimento, non
subisca punti di attrito e
che non vi sia pericolo di
deragliamento.
D) Accertarsi della
presenza dei franchi di
sicurezza.
CHECKING
AND PRELIMINARY
PROCEDURES
A) Read the instructions
carefully. Make sure the
gate is suitable for automa-
tion and that everything
conforms to current stan-
dards.
B) Make sure the gate’s
structure is solid and
appropriate.
C) Ensure that there is no
point of friction during the
entire movement of the
gate.
and that there is no danger
of derailment.
D) Make sure that the
safety side panels are
installed.
CONTRÔLES
ET OPÉRATIONS
PRÉLIMINAIRES
A) Lire attentivement les
instructions. Vérifier que le
portail est adapté pour
recevoir une automatisa-
tion et que l’ensemble est
conforme aux prescriptions
des normes en vigueur.
B) S’assurer que la structu-
re du portail est solide et
appropriée.
C) S’assurer que le portail,
durant tout le mouvement,
n’a pas de points de frotte-
ment et qu’il n’y a pas de
danger de déraillement.
D) S’assure que les côtés
de sécurité sont présents.
PRÜFUNGEN
UND VORBEREITUNGEN
A) Lesen Sie die
Anleitungen aufmerksam
durch. Prüfen Sie, ob das
Tor für eine
Automatisierung geeignet
ist und ob alles mit den gül-
tigen Vorschriften überein-
stimmt.
B) Sicherstellen, dass die
Struktur des Tores solide
und geeignet ist.
C) Sicherstellen, daß das
Tor während der gesamten
Bewegung auf keine
Reibpunkte trifft und keine
Entgleisungsgefahr
besteht.
D) Sicherstellen, dass die
Sicherheitsfreiräume
vorhanden sind.
CONTROLES
Y OPERACIONES
PRELIMINARES
A) Lea atentamente las
instrucciones. Controle que
la verja pueda ser automati-
zada y que todo resulte
conforme con cuanto previ-
sto por las normas vigen-
tes.
B) Cerciórese de que la
estructura de la verja sea
sólida y apropiada.
C) Cerciórese de que
durante todo el movimiento
de la verja, esta última no
tenga roces y que no haya
peligro de descarrilamiento.
D) Controle que estén mon-
tados los flancos de seguri-
dad.
1) Colonnina
2) Fotocellula
3) Selettore a chiave o
tastiera digitale
4)
Cartello di avvertenza
5) Lampeggiatore
6) Antenna
7) Thor
8)
Linea di alimentazione
9) Staffe per finecorsa
10)Cremagliera
11) Interruttore generale
12) Interruttore differenziale
1) Column
2) Photocell
3)
Key selector or digital
keypad
4) Warning sign
5) Flashing light
6) Aerial
7) Thor
8) Power supply line
9) Microswitch brackets
10)Rack
11) Main switch
12) Differential switch
1) Colonne de support
2)
Cellule photoélectrique
3) Sélecteur à clé et
clavier digital
4) Panneau
d’avertissement
5) Clignotant
6) Antenne
7) Thor
8) Ligne d’alimentation
9)
Pattes de fin
de
course
10)Crémaillère
11) Interrupteur général
12) Interrupteur
différentiel
1) Säule
2) Photozelle
3)
Schlüsselwählschalter
oder digitale Tastatur
4) Hinweisschild
5) Blinklicht
6) Antenne
7) Thor
8) Speisungsleitung
9) Anschlagbügel
10)Zahnstange
11) Hauptschalter
12) Differentialschalter
1) Columnita
2) Fotocélula
3) Selector de llave o
teclado digital
4)
Placa de advertencia
5) Luz intermitente
6) Antena
7) Thor
8)
Línea de alimentación
9) Bridas de tope
10)Cremallera
11) Interruptor general
12) Interruptor
diferencial

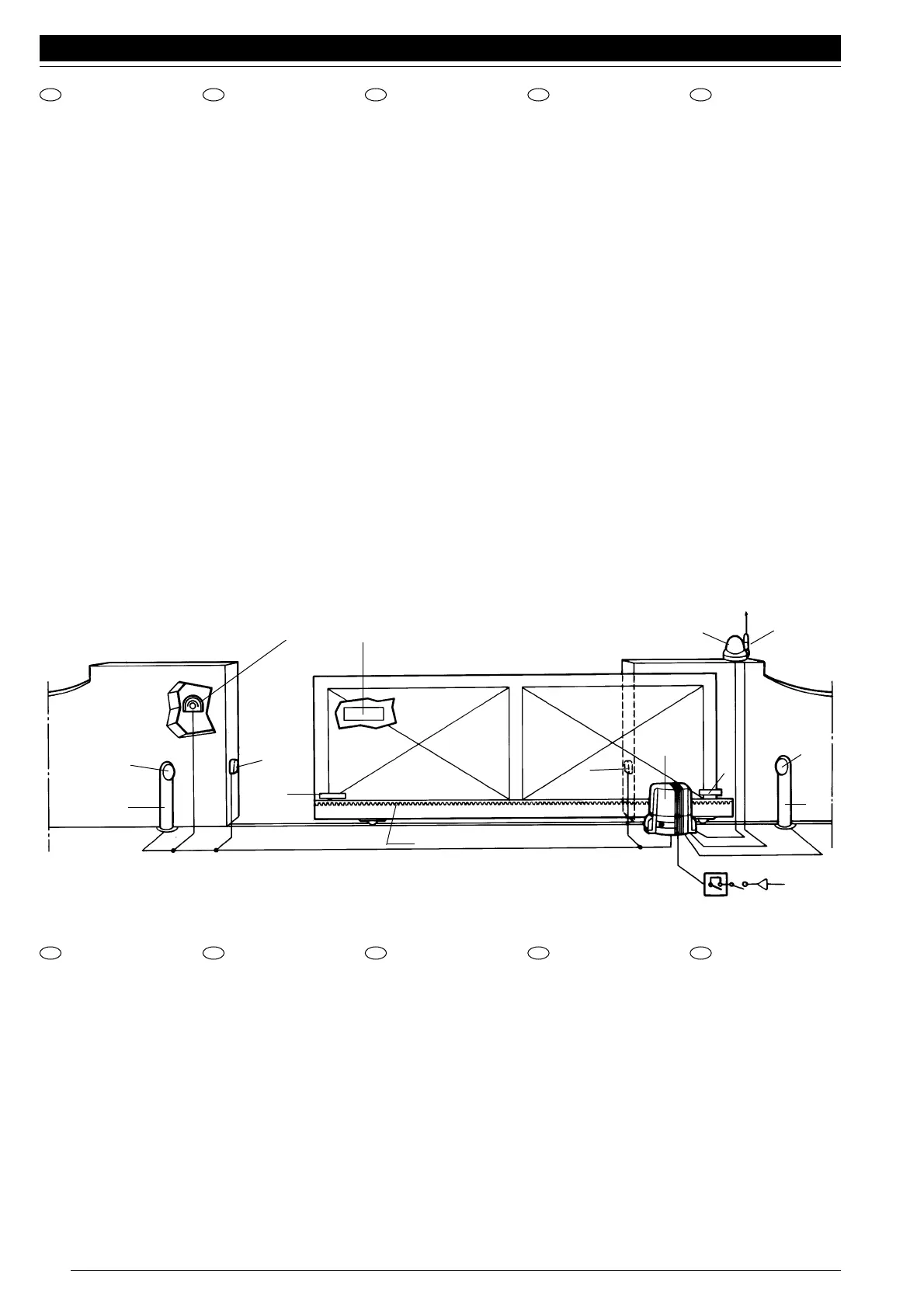

QUADRO D’INSIEME (Thor 1551con centrale incorporata) -
A VIEW OF THE ASSEMBLY (Thor 1551 with built-in control unit)
VUE D’ENSEMBLE (Thor 1551 avec centrale incorporée) -
GESAMTANSICHT (Thor 1551 mit eingebauter Steuerzentrale)
DIBUJO DE CONJUNTO (Thor 1551 con central incorporada)
I GB F D E
I GB F D E
1
2
3
4
5
6
7
8
9
10
2
3x1
2x1
2
9
2
1
1xRG58
2x1,5
3x1,5
11
12
