IT
Italiano – 5

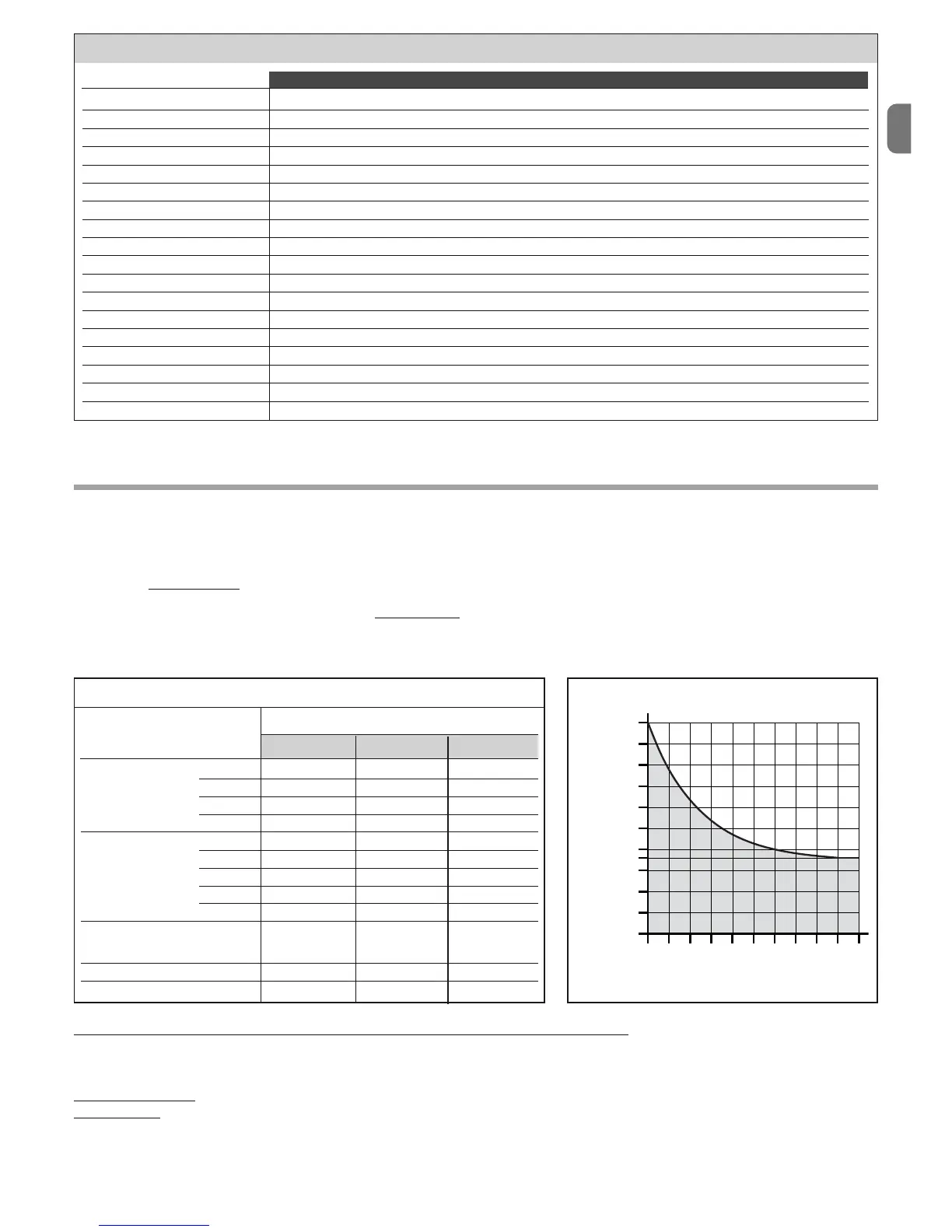

Toona serie 7
Tipologia motoriduttore elettromeccanico per cancelli o portoni ad ante battenti
Alimentazione 24 Vdc
Assorbimento massimo 5 A
Assorbimento nominale 2,5 A
Potenza massima assorbita 120 W
Potenza nominale assorbita 60 W
Grado di protezione IP 44
Corsa 584 mm
Velocità a vuoto 0,013 m/s
Velocità a carico 0,011 m/s
Forza massima 2700 N
Forza nominale 1400 N
Temperatura di funzionamento da -20 °C a +50 °C
Cicli h alla forza nominale 41
Durabilità stimata tra circa 80.000 e 250.000 cicli di manovre secondo le condizioni riportate nella Tabella 2
Classe di isolamento F
Dimensioni (mm) 1200 x 128 x 150 h
Peso 15 Kg
TO7024
Durabilità del prodotto
La durabilità è la vita economica media del prodotto. Il valore della durabilità è fortemente influenzato dall’indice di gravosità delle manovre eseguite dall’automa-
tismo: cioè la somma di tutti i fattori che contribuiscono all’usura del prodotto (vedere Tabella 2).
Per stabilire la durabilità probabile del vostro automatismo procedere nel modo seguente:
01. Calcolare l’indice di gravosità sommmando tra loro i valori in percentuale delle voci presenti nella Tabella 2;
02. Nel Grafico A dal valore appena trovato, tracciare una linea verticale fino ad incrociare la curva; da questo punto tracciare una linea orizzontale fino ad incro-
ciare la linea dei “cicli di manovre”. Il valore determinato è la durabilità stimata
del vostro prodotto.
La stima di durabilità viene effettuata sulla base dei calcoli progettuali e dei risultati di prove effettuate su prototipi. Infatti, essendo una stima, non rappresenta
alcuna garanzia sull’effettiva durata del prodotto.
Esempio del calcolo di durabilità di un motoriduttore Toona serie 5 (fare riferimento alla Tabella 2 e al Grafico A)
:
- peso dell’anta = 350 Kg (indice di gravosità = 10%)
- lunghezza dell’anta = 3,5 m (indice di gravosità = 10%)
- non presenti altri elementi di affaticamento
Indice di gravosità totale = 20%
Durabilità stimata
= 160.000 cicli di manovra
0
0
50.000
80.000
100.000
150.000
200.000
250.000
10 20 30405060708090100
Toona 4 Toona 5 Toona 7
Indice di gravosità
> 200 Kg 10 % 0 % 0 %
Peso dell’anta:
> 300 Kg 20 % 10 % 0 %
> 400 Kg 30 % 20 % 10 %
> 500 Kg - 30 % 20 %
2 - 3 m 20 % 0 % 0 %
Lunghezza
3 - 4 m - 10 % 0 %
dell’anta:
4 - 5 m - 20 % 10 %
5 - 6 m - - 20 %
6 - 7 m - - 30 %
Temperatura ambientale
superiore a 40°C o inferiore a 20 % 20 % 20 %
0°C o umidità superiore all’80%
Anta cieca: 15 % 15 % 15 %
Installazione in zona ventosa: 15 % 15 % 15 %
TABELLA 2
GRAFICO A
Indice di gravosità (%)
cicli di manovre
