NETZSTROMVERSORGUNG
GEMEINSAM
AB
AUF
AUF
WETTERSENSOREN
AB / TTBUS
ERDE

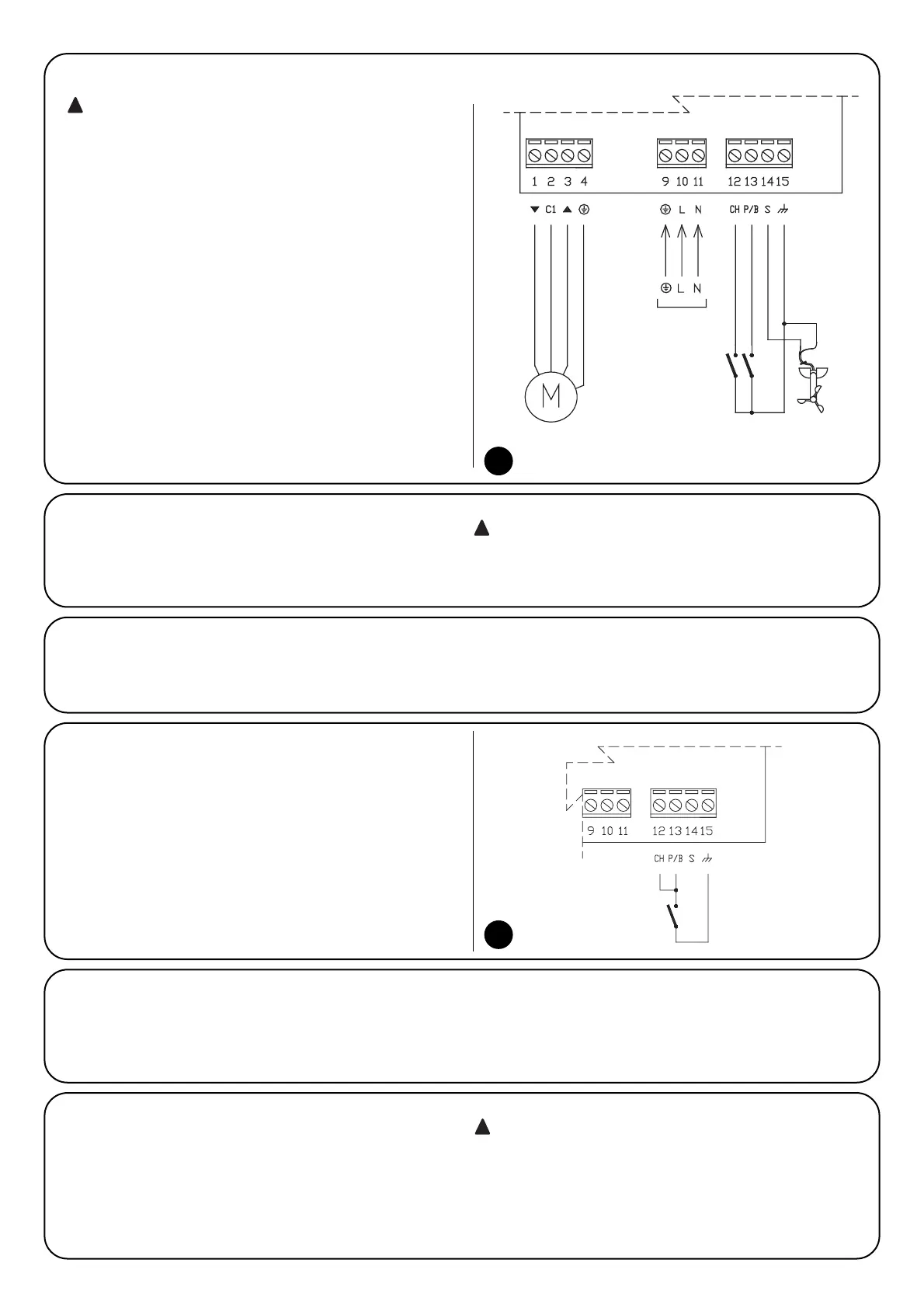

2.1) Elektrische Anschlüsse
Die Anschlüsse genau wie vorgesehen ausführen; im
Zweifelsfall keine Versuche machen, sondern die dazu
bestimmten technischen Blätter zu Rate ziehen, die auch
im Web unter www.niceforyou.com zur Verfügung stehen.
Ein falscher Anschluss kann schwere Defekte an der
Steuerung verursachen.
2.1.1) Anschluss des Motors
Der einphasige Asynchronmotor muss zwischen den Klemmen 1-2-3-4
an der Netzspannung angeschlossen werden. Sollte der Drehsinn nicht
korrekt sein, die Verbindungen der Klemmen 1 und 3 austauschen.
Nicht mehr als einen Motor anschließen; ggf.. die
Erweiterungen TTE benutzen.
!
2.1.2) Versorgung
Die Hauptversorgung der Steuerung (Erde, Phase und Nullleiter)
muss unter Verwendung der Klemmen 9-10-11 ausgeführt werden
2.1.3) Eingänge AUF und AB
Um die Automatisierung zu steuern, müssen gemäß der Abb. 3 zwei
Tasten angeschlossen werden. Es kann auch nur eine Taste benutzt
werden, die wie in Abb. 4 anzuschließen ist. Mit diesem Anschlus-
styp ist der Betriebsmodus der “Schrittbetrieb” mit Durchführung der
Sequenz Auf-Stop-Ab-Stop. Wenn länger als 3 Sekunden (aber
weniger als 10) auf die Taste ▲ gedrückt wird, aktiviert sich immer
eine „Auf-Bewegung“. Wenn die Taste ▼ länger als 10 Sekunden
gedrückt bleibt, aktiviert sich immer eine “Ab-Bewegung“. Diese
Besonderheit kann zum Steuern mehrerer Motoren im gleichen Sinn
und unabhängig von ihrem Status nützlich sein.
2.1.4) Eingang TTBUS
Der Bus TTBUS wurde entwickelt, damit Steuerungen für Markisen
und Jalousien sowie Motoren mit Steuerung kontrolliert werden kön-
nen. Mit diesem Bus können bis zu 100, mit nur zwei Leitern
parallel angeschlossene Einheiten (Klemmen 13-15) einzeln kontrol-
liert werden. Für weitere Auskünfte wird auf die Anweisungen der
Fernbedienungen per TTBUS verwiesen.
3
4
2.1.5) Eingang WETTERWÄCHTER
Am Eingang “Wetterwächter” (Klemmen 14-15) kann ein Windwächter
(“Volo“) oder ein spezieller Wind-Sonnewächter (“Volo S”) oder ein Wind-
Sonne-Regenwächter (“Volo SR”) angeschlossen werden. An demselben
Wächter können bis zu 5 Steuerungen parallel angeschlossen werden,
wobei die Polung der Signale zu beachten ist (an allen Steuerungen muss
die Klemme 14 mit Nr. 14 und die Klemme 15 mit Nr. 15 verbunden sein).
durch das Ansprechen des Windwächters wird dersel-
be Steuerbefehl wie AUF verursacht, durch das Anspre-
chen des Sonnewächters derselbe Befehl wie AB ▼.
