Avvertenze
La centrale TT3 è destinata al comando di motori asincroni monofase ali-
mentati a tensione di rete per automazioni di tende, tapparelle e similari.
Ogni altro uso è improprio e vietato. L’installazione deve essere esegui-
ta da personale tecnico qualificato nel pieno rispetto delle normative
vigenti.
Le centrale di comando TT3 permette di comandare motori asincro-
ni monofase a tensione di rete con collegamenti tipo COMUNE-
SALITA-DISCESA, utilizzati per automazioni di tende, tapparelle,
lucernari e similari.
Dopo ogni comando il motore viene tenuto alimentato per circa 2.5
minuti, un finecorsa elettrico presente nel motore o nell’automazione
interrompe il movimento in corrispondenza della posizione voluta.
La centrale TT3 può essere attivata tramite due pulsanti: uno con
funzione di salita l’altro di discesa, oppure via Bus (TTBUS). Sensori
opzionali di vento, sole e pioggia possono comandare automatica-
mente la centrale quando le condizioni climatiche lo richiedono; la
regolazione delle soglie di intervento di “sole” e “vento” è possibile
tramite due trimmer presenti nella centrale.
1) Descrizione del prodotto
2) Installazione
Gli impianti elettrici e le automazioni devono essere
eseguite da personale esperto e qualificato nel rispetto
delle norme di sicurezza. Tutti i collegamenti devono esse-
re eseguiti in assenza di alimentazione.
Per procedere all’installazione e al fissaggio del contenitore fare rife-
rimento alla figura 2; per fissare il fondo del contenitore forarlo utiliz-
zando gli appositi inviti. Quando si effettua la foratura del fondo del
contenitore per il passaggio dei cavi prendere le opportune precau-
zioni per garantire il grado di protezione IP richiesto. L’entrata dei
cavi deve avvenire sempre dal basso utilizzando adeguati passaca-
vi.
1

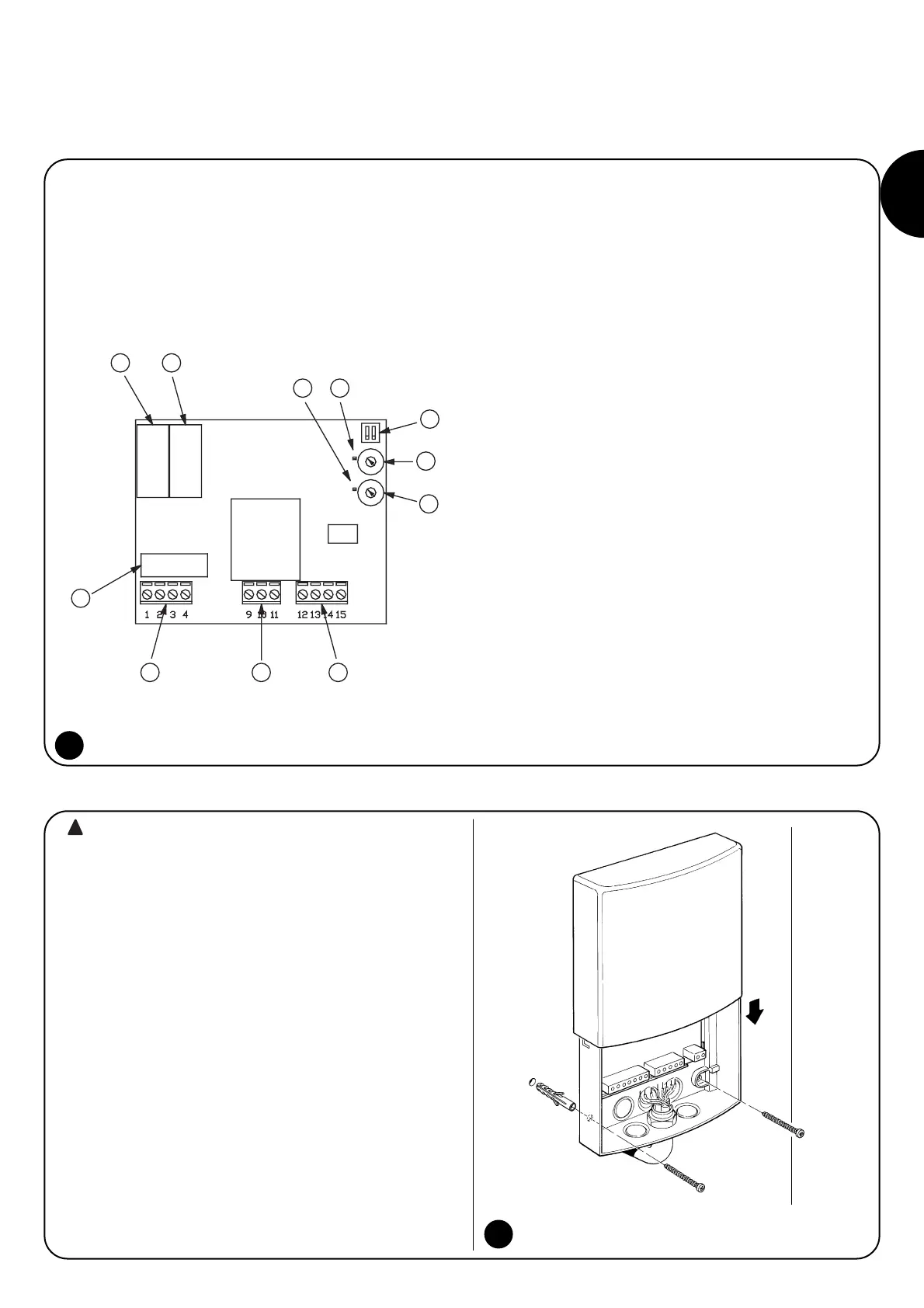

1) Relè “discesa” motore.
2) Relè “salita” motore.
3) Led soglia “vento”.
4) Led soglia “sole”.
5) Dip-switch di programmazione.
6) Trimmer regolazione soglia “sole”.
7) Trimmer regolazione soglia “vento”.
8) Morsettiera collegamento pulsanti e sensori.
9) Morsettiera collegamento alimentazione.
10) Morsettiera collegamento motore.
11) Fusibile 5 A tipo “F”.
