2.1) Conexiones eléctricas
respete escrupulosamente las conexiones previstas, si
tuviera dudas NO pruebe inútilmente, sino que consulte
las fichas técnicas de profundización correspondientes
que están disponibles en el sitio www.niceforyou.com.
Una conexión incorrecta puede provocar averías graves a
la central.
2.1.1) Conexión del motor
El motor asincrónico monofásico debe conectarse a la tensión de
red entre los bornes 1-2-3-4. Si el sentido de rotación es incorrecto,
cambie las conexiones de los bornes 1 y 3.
No conecte más de un motor, de ser necesario utilice
las ampliaciones TTE.
!
2.1.2) Alimentación
La alimentación principal de la central (tierra, fase, neutro) debe efec-
tuarse utilizando los bornes 9-10-11.

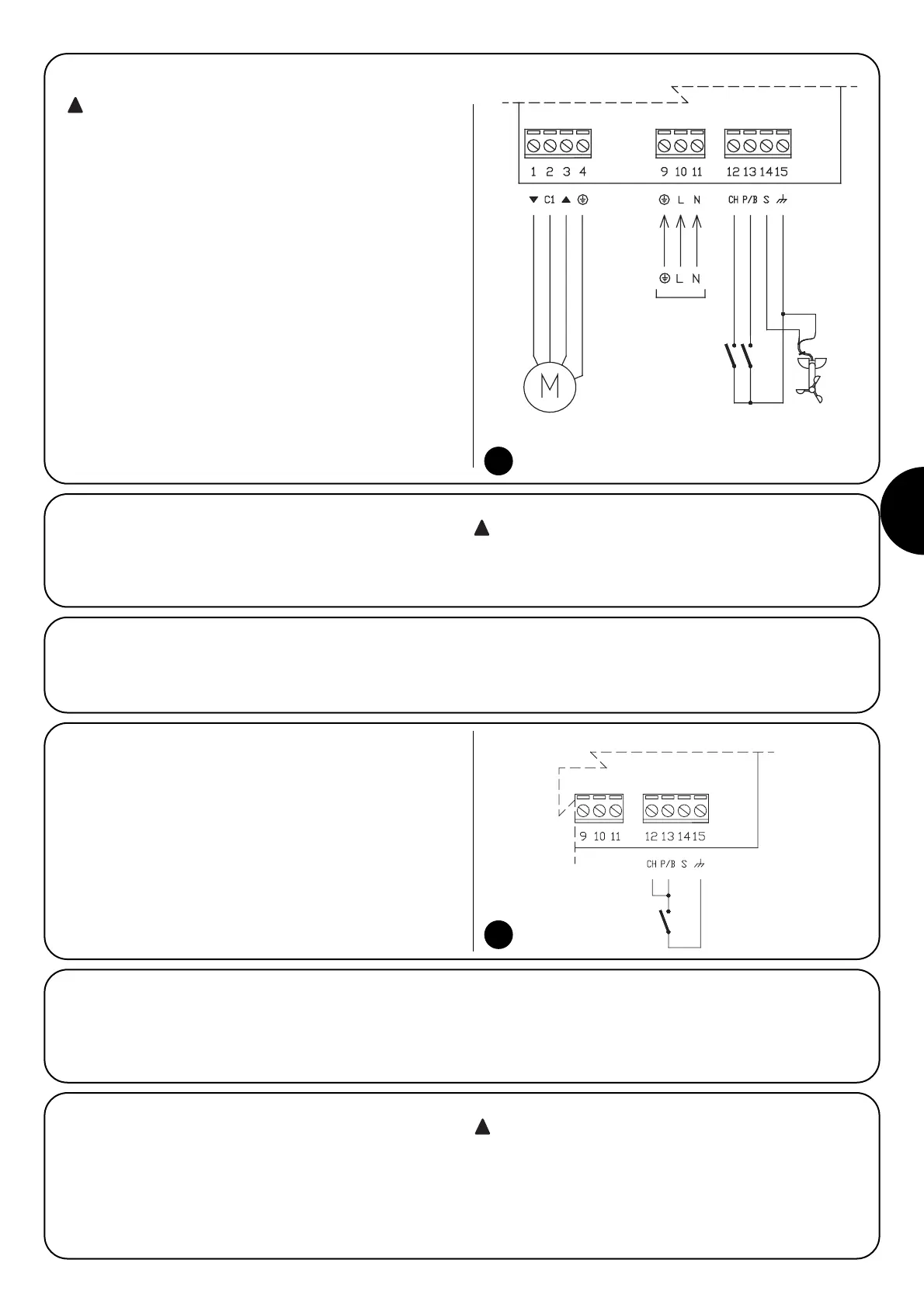

2.1.3) Entradas SUBIDA y BAJADA
Para accionar la automatización se deben conectar dos botones, tal
como indicado en la fig. 3. Como alternativa es posible usar un solo
botón, conectándolo como indicado en la fig. 4. Con este tipo de cone-
xión, el modo de funcionamiento es “paso a paso” que ejecuta la
secuencia: subida-parada-bajada-parada. Si se mantiene presionado el
botón ▲ durante más de 3 segundos (pero menos de 10) siempre se
activa una maniobra de subida. Si el botón ▼ rse presiona durante más
de 10 segundos, siempre se activa una maniobra de bajada. Dicha par-
ticularidad puede ser útil para accionar varios motores hacia la misma
maniobra, independientemente del estado en que se encuentran.
2.1.4) Entrada TTBUS
El TTBUS es un Bus hecho para poder controlar las centrales de
mando para toldos y persianas y los motores con central incorpora-
da. El Bus prevé la posibilidad de controlar individualmente hasta
100 unidades, conectándolas simplemente en paralelo con 2 con-
ductores solos (bornes 13-15). Para mayores informaciones consul-
te las instrucciones de los telemandos por TTBUS.
3
4
2.1.5) Entrada SENSORES CLIMÁTICOS
A la entrada “Sensores climáticos” (bornes 14-15) se le puede
conectar un sensor viento (“Volo”) o un sensor especial viento-sol
(“Volo S”), o viento-sol-lluvia (“Volo SR”). A un mismo sensor se pue-
den conectar hasta 5 centrales en paralelo respetando la polaridad
de las señales (en todas las centrales el borne 14 debe estar conec-
tado al 14 y el borne 15 al 15).
un accionamiento del sensor viento provoca un man-
do equivalente a SUBIDA ▲; un accionamiento del sensor
sol provoca un mando equivalente A BAJADA ▼.
