2.1)
Podłączenia elektryczne
Skrupulatnie przestrzegać przewidzianych połączeń; w
wypadku niepewności NIE podejmować prób, ale zapoznać
się z odpowiednimi szczegółowymi instrukcjami
technicznymi, które dostępne są na stronie internetowej:
www.niceforyou.com. Błędne wykonanie połączeń może
spowodować poważne uszkodzenie centrali.
2.1.1) Podłączenie silnika
Asynchroniczny silnik jednofazowy podłączyć do centrali z
wykorzystaniem zacisków na listwie zaciskowej 1-2-3-4. Gdy kierunek
obrotu nie jest prawidłowy należy zmienić podłączenia do zacisków: 1 i 3.
Gdy nie jest to przewidziane, nie podłączać dodatkowych
silników, chyba że z zastosowaniem odpowiednich adapterów
TTE.
!
2.1.2) Zasilanie
Zasilanie główne centrali (uziemienie, faza, neutralny) musi być
wykonane poprzez zaciski 9-10-11.
2.1.3) Wejścia NAWIJANIE i ODWIJANIE

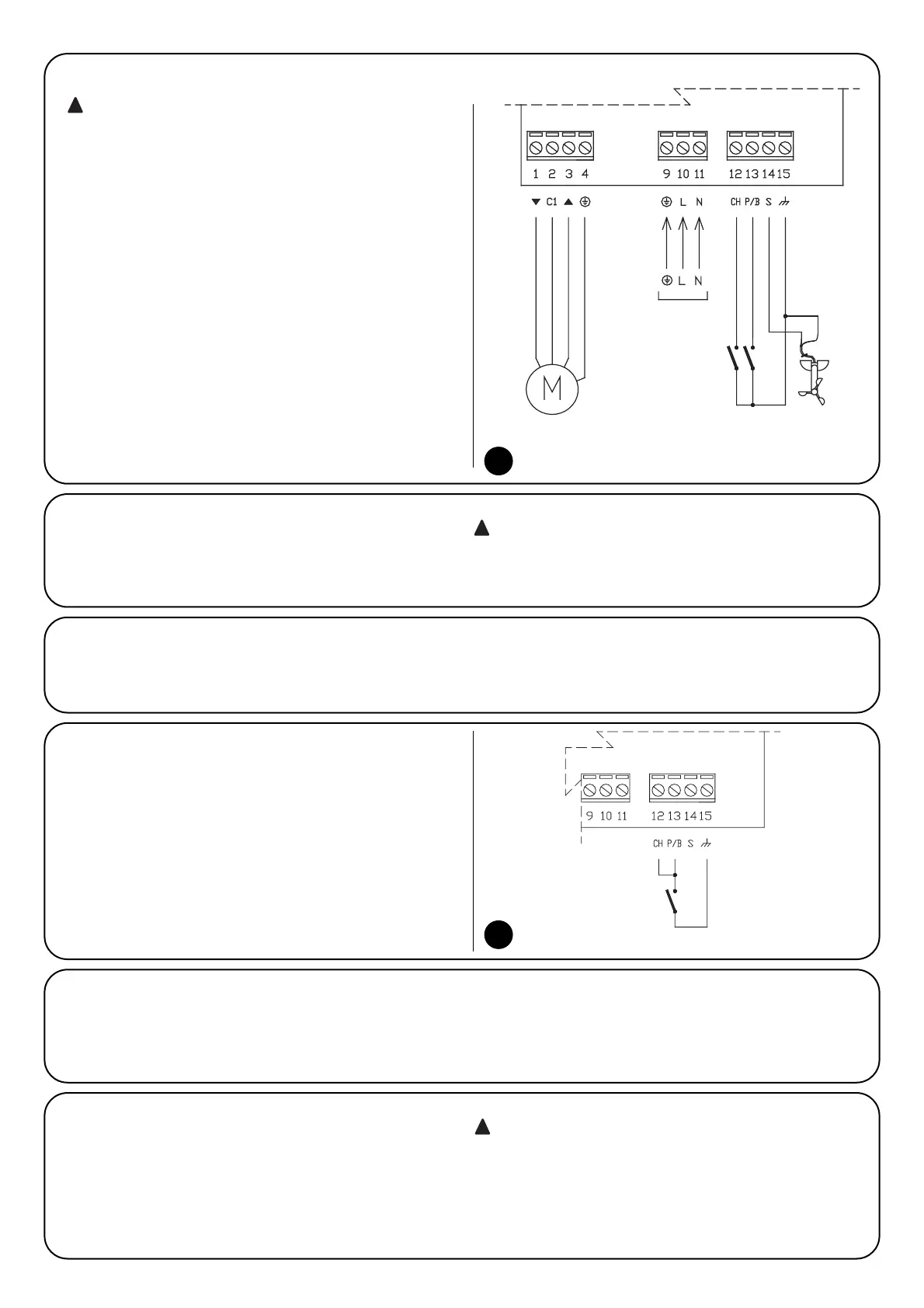

Do sterowania automatyzacją należy połączyć dwa przyciski, tak jak to
pokazano na rys. 3. Alternatywnie można wykorzystać tylko jeden
przycisk, podłączając go tak, jak pokazano na rys. 4. Przy tego rodzaju
połączeniu, tryb działania to “krok po kroku”, czyli wykonywana jest
sekwencja: w górę – stop - w dół - stop. Jeśli przycisk jest wciśnięty
przez więcej niż 3 sekundy (ale mniej niż 10 sekund), to zawsze włączy
się nawijanie. Może to być szczególnie przydatne przy sterowaniu
większą ilością silników, wykonując ten sam ruch, niezależnie od
statusu w jakim się znajdowały.
2.1.4) Wejście TTBUS
TTBUS jest rozwinięciem BUS’a w celu umożliwienia kontroli centrali
sterowania roletami i markizami oraz silnikami poprzez przygotowaną
uprzednio centralkę. Bus przewiduje możliwość pojedynczego
kontrolowania do 100 jednostek, łącząc je w prosty sposób równolegle za
pomocą 2 przewodów (zaciski 13-15). Dodatkowe informacje znajdują się
w instrukcji zdalnego sterowania poprzez TTBUS.
3
4
2.1.5) Wejście CZUJNIKI KLIMATYCZNE
Na wejściu “Czujniki klimatyczne” (zaciski 14-15) można podłączyć
jeden czujnik wiatru (“Volo”) albo specjalny czujnik wiatr-słońce (“Volo
S”), albo też czujnik wiatr –słońce - deszcz (“Volo SR”). Do jednego
czujnika można podłączyć równolegle do 5 central, przestrzegając
właściwej biegunowości sygnałów (na wszystkich centralach zacisk 14
musi być połączony z 14, a zacisk 15 z 15).
Każde zadziałanie czujnika wiatru powoduje
zasterowanie NAWIJANIA ▲; a każde zadziałanie czujnika
słońce powoduje zasterowanie ODWIJANIA ▼.
