NETSPANNING
GEMEENSCHAPPELIJK
OMLAAG
OMHOOG
OMHOOG
KLIMAATSENSOREN
OMLAAG/ TTBUS
AARDE

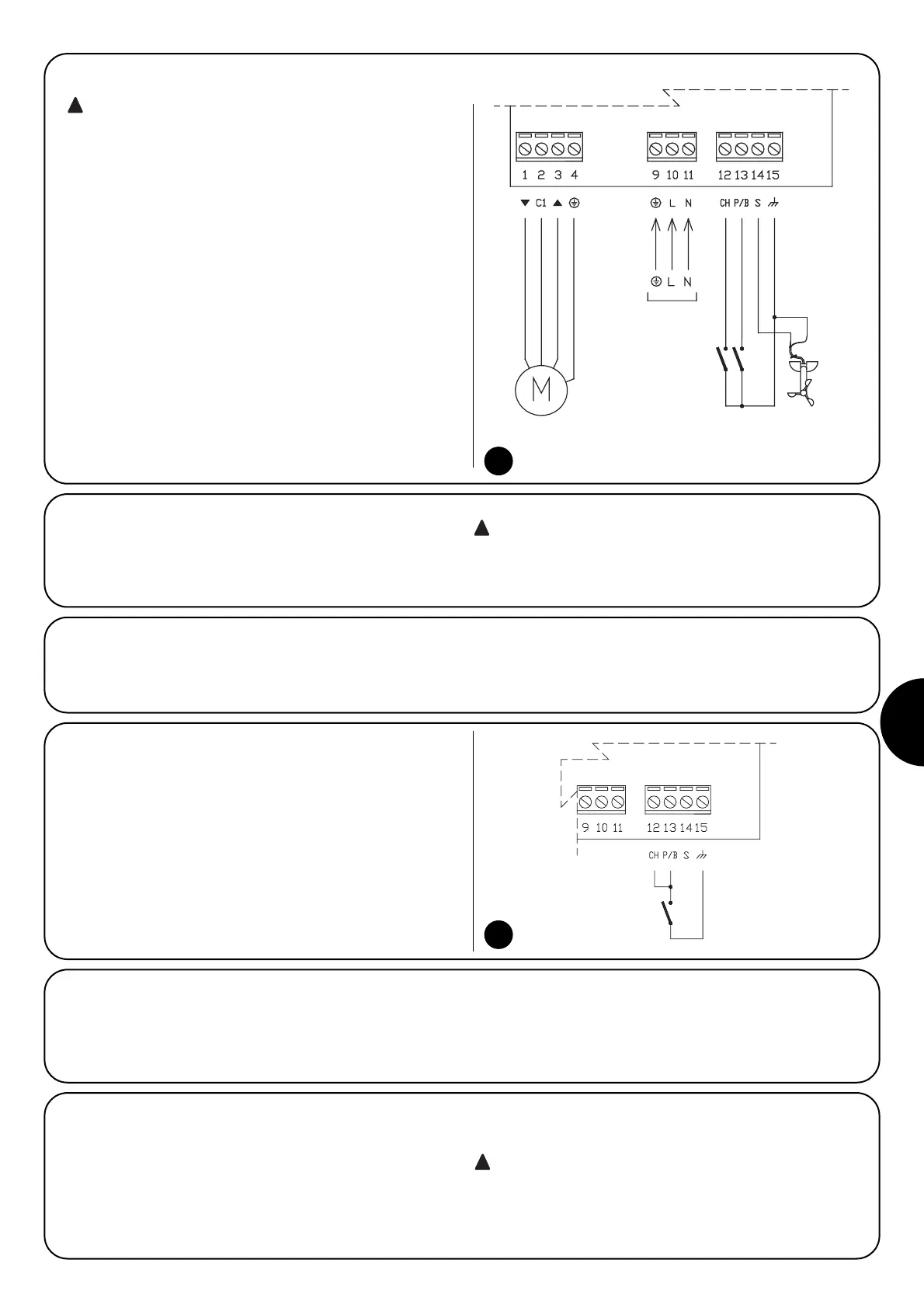

2.1) Elektrische aansluitingen
Volg nauwgezet de aansluitingen zoals die voorzien
zijn; doe in geval van twijfel GEEN vruchteloze pogingen,
maar raadpleeg de daarvoor bestemde gespecificeerde
technische bladen die ook op de site www.niceforyou.com
beschikbaar zijn. Een verkeerd uitgevoerde aansluiting
kan ernstige schade aan de besturingseenheid veroorza-
ken.
!
2.1.1) Aansluiting motor
De éénfase-asynchroonmotor moet tussen de klemmetjes 1-2-3-4 op
het elektriciteitsnet aangesloten worden. Als de draairichting niet in orde
is, dient u de aansluiting van de klemmetjes 1 en 3 te verwisselen.
Sluit niet meer dan één enkele motor aan, gebruik zo
nodig de speciale uitbreidingen TTE.
!
2.1.2) Stroomvoorziening
De hoofdstroomvoorziening van de besturingseenheid (aarde, fase, nul-
leider) moet tot stand komen door de klemmetjes 9-10-11 te gebruiken.
2.1.3) Ingangen OMHOOG en OMLAAG
Om de automatisering aan te sturen dient u twee toetsen aan te sluiten zoals
dat op afb. 3 is aangegeven. Als alternatief kunt u één enkele toets gebrui-
ken waarbij u die aansluit zoals u op afb. 4. kunt zien. Bij dit type aansluiting
is de werkingsmodus “stap voor stap” die de volgorde: omhoog-stop-
omlaag-stop uitvoert. Als u langer dan 3 seconden (maar korter dan 10
seconden) op de toets “stap-voor-stap” drukt, wordt er altijd een manoeu-
vre naar omhoog geactiveerd. Als u langer dan 10 seconden op de toets
drukt, wordt ar altijd een manoeuvre naar omlaag geactiveerd. Dit kan nut-
tig zijn om meerdere motoren op dezelfde manoeuvre te “synchroniseren”,
onafhankelijk van de stand waarin ze zich bevinden.
STAP-VOOR-STAP
2.1.4) Ingang TTBUS
De TTBUS is een bus die ontwikkeld is om de besturingseenheid
van motoren voor zonweringen en rolluiken en motoren met een
daarvoor geëigende besturingseenheid aan te kunnen sturen. Met
de Bus kunt u maximaal 100 besturingseenheden afzonderlijk aan-
sturen door deze eenvoudigweg met 2 enkele draden (klemmetjes
13-15) parallel aan te sluiten. Verdere informatie vindt u in de
gebruiksaanwijzingen bij de afstandsbedieningen via TTBUS.
3
4
2.1.5) Ingang KLIMAATSENSOREN
Op de ingang “Klimaatsensoren” (klemmetjes 14-15) kunt u een een-
voudige windsensor (“Volo“)aansluiten of een speciale wind-zonsensor
(“Volo S“) of een wind-zon-regensensor (“Volo SR”). Op één en dezelfde
sensor kunnen er maximaal 5 besturingseenheden parallel geschakeld
worden waarbij de polariteit van de signalen in acht genomen dient te
worden (op alle besturingseenheden dient het klemmetje 14 op 14 en het
klemmetje 15 op 15) aangesloten te worden.
UTussenkomst van de windsensor veroorzaakt een bedie-
ningsopdracht die overeenkomt met OMHOOG ; tussen-
komst van de zonsensor veroorzaakt een bedieningsopdracht
die overeenkomt met OMLAAG .
!
