3.1) Połączenia elektryczne
Silnik/centrala musi być zasilany łącząc go do linii zasilającej z sieci elektrycznej, zgodnie z tym jak przewidziano w instrukcji
silnika/centrali, który nas interesuje.
TTP komunikuje się z silnikiem/centralą poprzez połączenie TTBUS, należy więc połączyć zaciski będącego na wyposażeniu przewodu do TTP z
wejściami silnik/centrala.

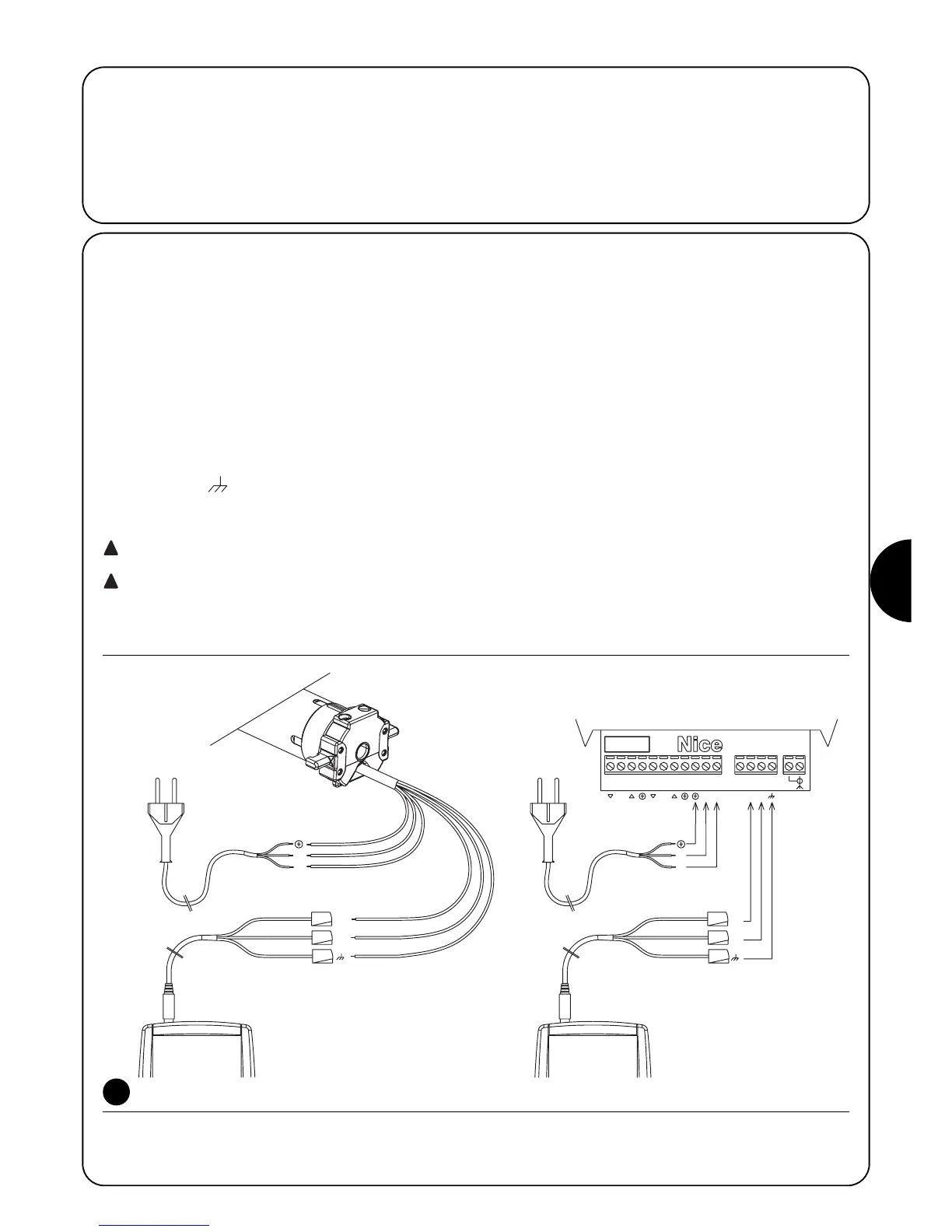

Przewody łączące TTP są wyłącznie niskonapięciowe, należy ściśle przestrzegać biegunowości sygnałów tak jak pokazano na Rysunku 2.
W silnikach zaopatrzonych w połączenie z 6 przewodami należy połączyć oznaczone przewody z zieloną etykietką:
• przewód czarny (WSPÓLNY – 0V) z czarnym przewodem TTP
• przewód biały (KROK-KROK + TTBUS) z białym przewodem TTP
• przewód pomarańczowy (CZUJNIKI KLIMATYCZNE) z pomarańczowym przewodem TTP
W centralach wyposażonych w listwę zaciskową połączyć wejścia:
• WSPÓLNE – 0V ( ) z czarnym przewodem TTP
• KROK po KROKU + TTBUS (P/B) z białym przewodem TTP
• CZUJNIKI KLIMATYCZNE (S) z pomarańczowym przewodem TTP
Połączyć tylko jeden silnik/centralę na raz do programatora.
Należy skrupulatnie przestrzegać przewidziane połączenia; w przypadku wątpliwości nie próbować niepotrzebnie lecz
skonsultować karty technologiczne, rozszerzające informacje, do dyspozycji również na stronie www.niceforyou.com .
Błędne połączenie może spowodować uszkodzenia lub niebezpieczną sytuację.
Programator TTP działa z bateriami typu “AA” 1,5V. Alternatywnie
można używać akumulatory do ładowania typu “AA” 1,2V, i, w razie
potrzeby doładować je odpowiednią ładowarką (patrz paragraf 2.1)
Części i akcesoria.
Aby włączyć TTP, należy wcisnąć przycisk ON/OFF; jeśli programator jest
podłączony do silnika/centrali są natychmiast wyświetlone funkcje, jakimi
można dysponować, i które są zaprogramowane w silniku/centrali.
Jeśli programator nie jest używany, to automatycznie wyłącza się po
upływie 1 minuty; aby wyłączyć go wcześniej, wystarczy przytrzymać
wciśnięty przycisk ON/OFF przez kilka sekund po nadaniu sygnału
akustycznego.
1) Użytkowanie
2
Uwaga: Od tego momentu będziemy mówić “silnik” mając na myśli każde urządzenie, które można połączyć i skonfigurować z TTP (bez względu
czy jest centralą kontrolną czy silnikiem rurowym).
