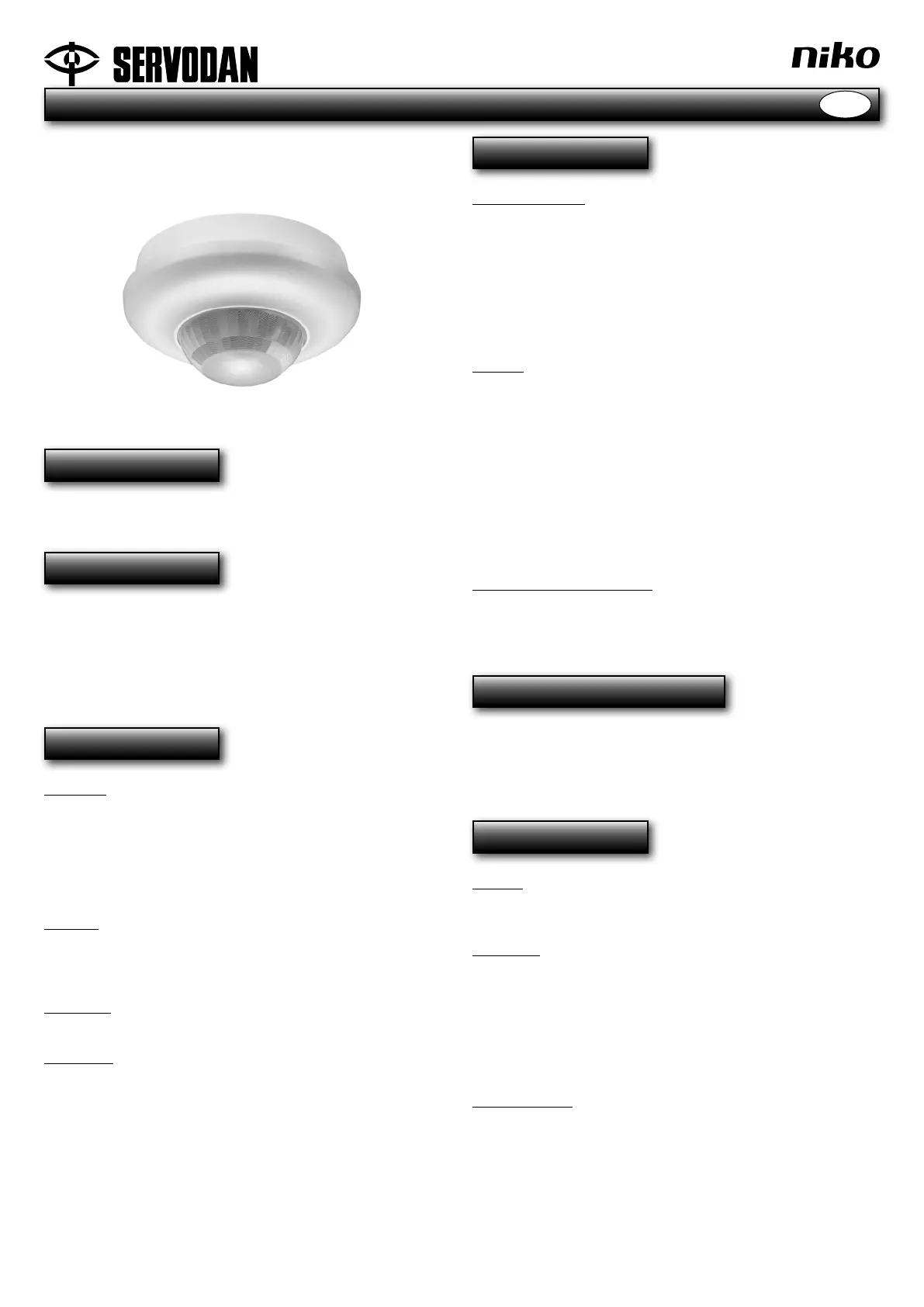

Bruksanvisning
Rörelsesensor 8 m höglager, Slav,
41-773
Användning
Rörelsesensor 360° slav används med 41-771 för utvidgning av
detekteringsområdet.
Funktion
Till en 41-771 (master) kan 10 st. slavsensorer (41-773) anslutas,
vilket reglerar belastningen beroende på inställningarna.
Rörelsesensorer av master- och slavtyp har samma räckvidd.
För att få komplett täckning vid användning av flera sensorer bör
du räkna med ca 30 % överlappning. Fig. 1.
Installation
Placering:
Sensorn reagerar på rörelse och värme i förhållande till om-
givningen. Undvik placering nära värmekällor som ventilations-
anläggningar eller rörliga delar. Detta kan leda till att enheten
aktiveras av misstag. Vid installation i lagerhallar, där låsta
truckar används, kan sensorn upphöra att fungera korrekt p.g.a.
för små temperaturskillnader. Fig. 2.
Område:
Den rekommenderade monteringshöjden för denna sensor är
4-8 m. Här har sensorn en räckvidd på Ø 16-32 m på golvnivå
(utan linsskyddet). Fig. 3.
Montering:
Sensorn är anpassad för montering i tak. Fig. 4.
Inkoppling:
Sensorn får inte kopplas till spänningen förrän alla sladd-
förbindelser är anslutna.
När spänningen har kopplats in är sensorn klar för användning
efter ca 40 sek. (uppvärmningstid). Den röda lysdioden blinkar
0,25 sekunder On och 2 sekunder Off under uppvärmning.
Uppvärmningstidens avslutning indikeras med 2 korta
blinkningar från den gröna lysdioden.
Kopplingsschema Fig. 5.
Inställning
Fabriksinställning: Fig. 6
Känslighet: High sensitivity
DIP-inställning känslighet:
Off Off Minimum sensitivity
Off On Low sensitivity
On Off High sensitivity
On On Maximum sensitivity
Gå-test:
Det är möjligt att göra ett gå-test för att kontrollera att sensorns
detektering fungerar korrekt.
Välj gå-test via potentiometern Time (min. läge). Fig. 7
När gå-testet har aktiverats tänds den blå lysdioden och när
sensorn upptäcker rörelse kommer den röda lysdioden och den
anslutna belysningen tändas i 5 sekunder. Den blå lysdioden är
släckt när den anslutna belysningen är tänd.
OBS! Gå-testet är dagsljusoberoende.
Inställning via potentiometer:
Potentiometern har 1 funktion: Test
För att aktivera test vrids potentiometern till min. läge. Efter
genomfört test ställs potentiometern i mellanläget.
Drift och underhåll
Smuts påverkar sensorns funktion och sensorns lins bör därför
hållas ren. Vid rengöring används en trasa som har fuktats i
vatten blandat med vanligt rengöringsmedel. Undvik att trycka
hårt på linsen. Om linsen eller andra delar av sensorn skadas
måste de bytas ut.
Tekniska data
Ineffekt:
Mätarspänning ......................................... 230 V AC 50 Hz ±10 %
Effektförbrukning ...................................... 0,2 W
Prestanda:
Potentiometer ........................................... för test
Räckvidd .................................................. Ø 16-32 m, 360°
Monteringshöjd ........................................ 4-8 m
Känslighet ................................................ 4 inställningar
Kapslingsklass .......................................... IP 54
Kabelingång (Ø14 mm max.) .................... 3 st. 5 x 2,5 mm²
Omgivningstemperatur ............................. -5°C ... +50°C
Godkännanden:
CE i enlighet med ..................................... EN 60669-2-1
S
Sensorn levereras med linskåpa - anpassas eller lossas
för att få rätt täckning.
