Teile des WP-N1Teile des WP-N1
1
7
6
12
8
9
1011
2
3
4
5

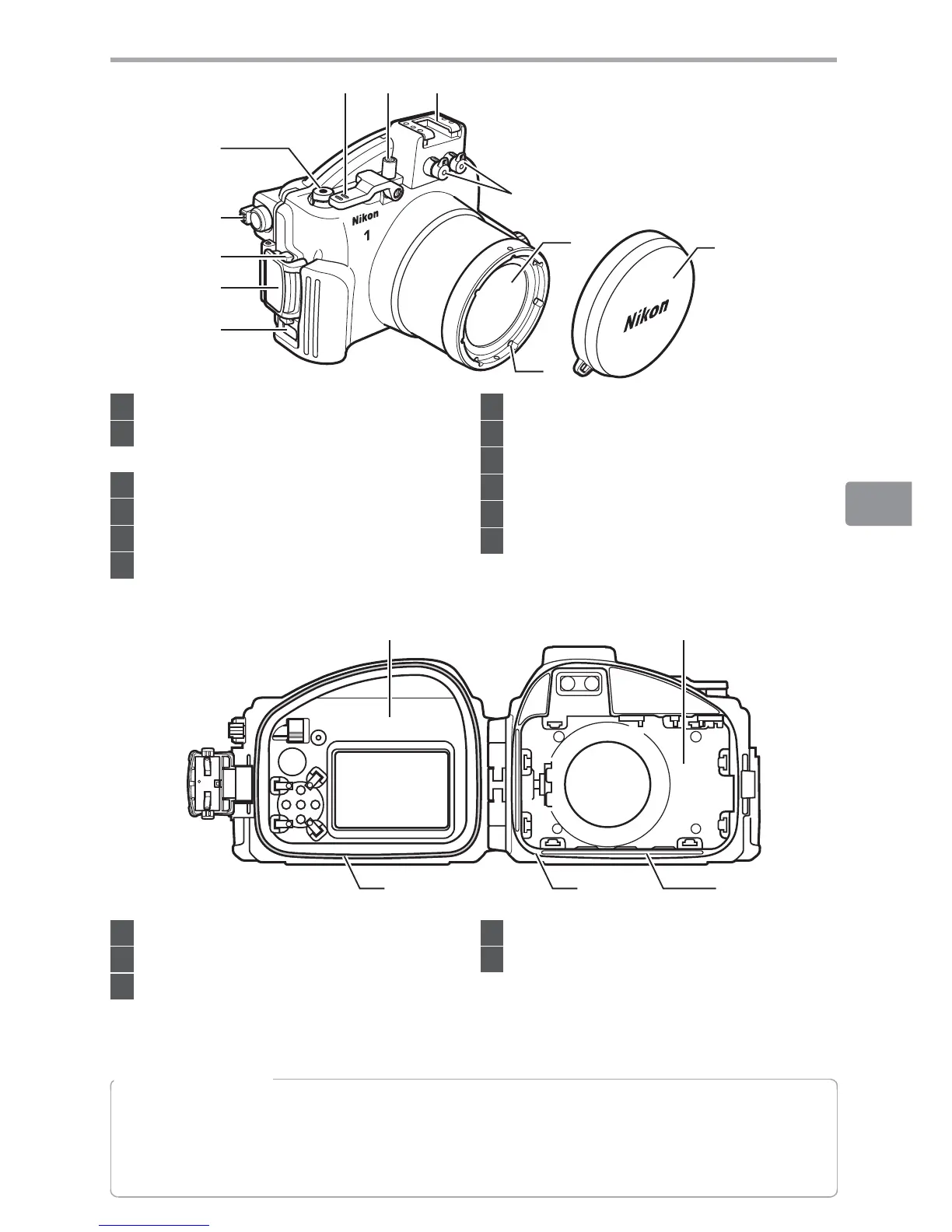

1 Taste für Filmaufzeichnung ................................10
2 W -Bedienelement
(Ausschnittvergrößerung/Indexbild)
*
3 Verschluss-Entriegelungstaste ............................4
4 Verschluss ..................................................................... 4
5 Öse für Trageriemen ................................................3
6 ⌀67 mm Filterbefestigungsgewinde
7 Objektivfenster ..........................................................7
8 Kappe für LWL-Kabelanschluss .........................17
9 Zubehörschuh
10 Ein-/Ausschalter ......................................................10
11 Auslösehebel ............................................................10
12 Vorderer Deckel ..................................................3, 17
Die Bedienelement-Richtung ist genau andersherum als für das W-Bedienelement der Kamera.
13 17
15 1614
13 Hintere Gehäusehälfte ...........................................4
14 O-Ring/Nut für O-Ring .............................8, 14, 17
15 O-Ring-Dichtung ...............................................8, 15
16 Auff angrinne ........................................................8, 15
17 Vordere Gehäusehälfte ........................................... 4
*
A
Der Zubehörschuh
Der Zubehörschuh wird für Unterwasser-Blitzgeräte (0 17) und sonstiges Zubehör verwendet;
Informationen zur Anbringung und Entfernung fi nden Sie in der Dokumentation des Zubehörs.
Entfernen Sie das Zubehör vom Zubehörschuh, wenn Sie das Unterwassergehäuse an Land
transportieren.
