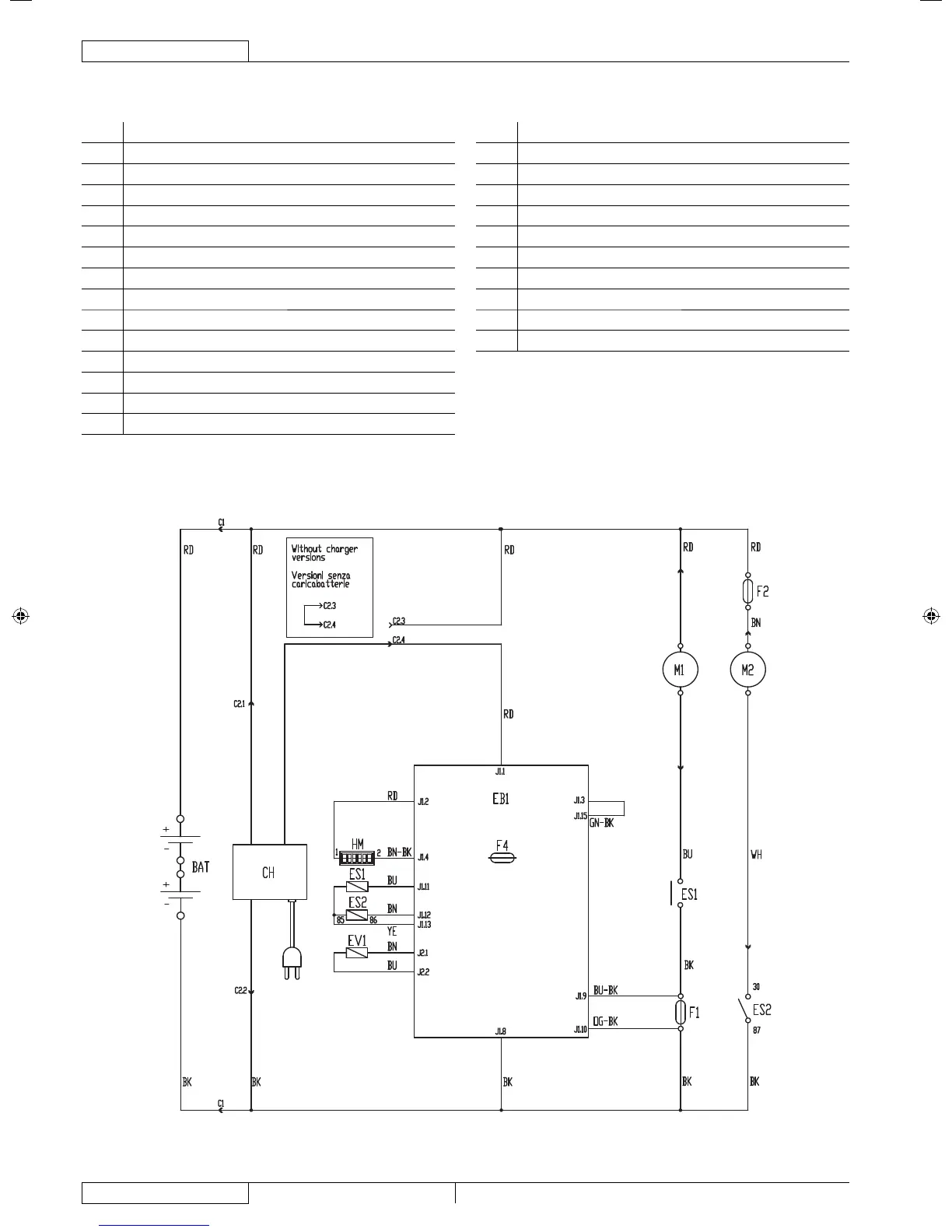

SCHALTPLAN FÜR BA 451 UND BA 531
Legende
BAT Batterie 24 V
C1 Batteriestecker
C2 Ladegerätstecker
CH Ladegerät (optional)
CS Anschluss Bürstenkopf
EB1 Platine Funktionen
ES1 Fernschalter Bürstenmotor
ES2 Relais Ansauganlage
EV1 Elektroventil Wasser
F1 Sicherung Bürstenkopf
F2 Sicherung Ansauganlage
F4 Sicherung Signalleitungen
HM Stundenzähler (optional)
M1 Bürsten-/Padhaltermotor
M2 Ansauganlagenmotor
Farbcodes
BK Schwarz
BU Hellblau
BN Braun
GN Grün
GY Grau
OG Orange
PK Rosa
RD Rot
VT Violett
WH Weiß
YE Gelb
S311331
