DEUTSCH
BETRIEBSANLEITUNG
6
1463436000(1)2008-05 A SR 1301 B
GERÄTEBESCHREIBUNG

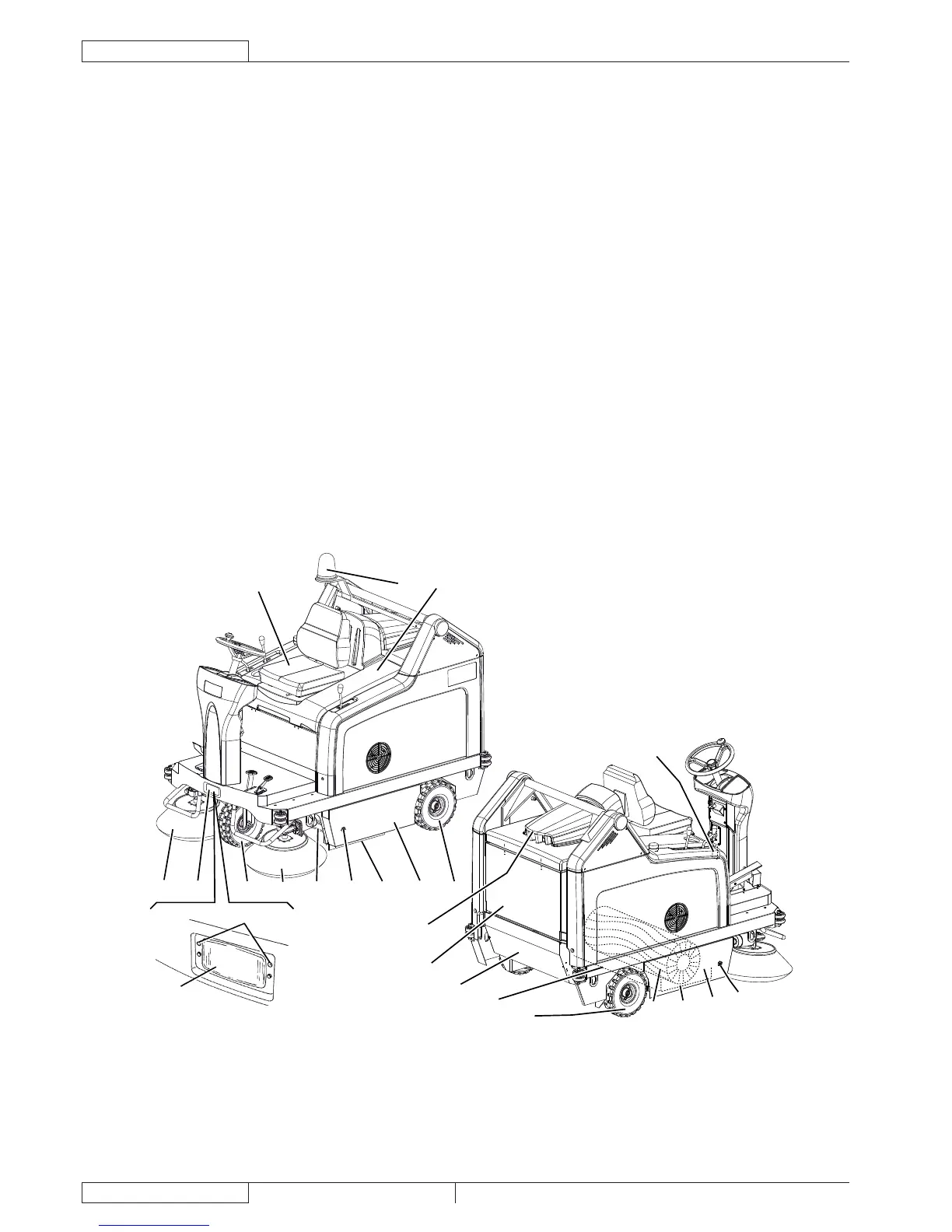

GERÄTEAUFBAU
Schild Seriennummer/technische Daten/1.
Konformitätszeichen
Rundumkennleuchte (bei Zündschlüssel in Stellung I 2.
immer in Betrieb) (optional)
Deckel Ansauganlagenmotor3.
Abfallbehälter (ist er voll, entleeren)4.
Klappe links (nur für Wartungsarbeiten zu öffnen)5.
Verriegelung links mit Sicherungsschrauben6.
Klappe rechts (zum Ausbau der Hauptkehrwalze)7.
Verriegelung rechts8.
Arbeitsscheinwerfer (optional)9.
Seitenbesen rechts10.
Seitenbesen links (optional)11.
Hauptkehrwalze12.
Abdeckung Batteriefach13.
Antriebsräder hinten, auf feststehender Achse14.
Vorderrad, lenkbar15.
Seitliche Schmutzfangklappe links16.
Seitliche Schmutzfangklappe rechts17.
Schmutzfangklappe vorn18.
Schmutzfangklappe hinten19.
Behälter Staubfi lter20.
Einstellschraube Arbeitsscheinwerfer ausrichten21.
Abdeckung Batteriefach (offen)22.
Bleibatterien (WET) oder optional Gelbatterien (GEL)23.
Batterieverschlussstopfen (nur für WET-Batterien)24.
Batteriestecker25.
Selbstrückstellende thermische Sicherung 26.
Hauptkehrwalzenmotor
Selbstrückstellende thermische Sicherung Motor rechter 27.
Seitenbesen
Selbstrückstellende thermische Sicherung Motor linker 28.
Seitenbesen (optional)
Flachsicherungskasten29.
Stecker Ansauganlagenmotor30.
Anschlusspläne Batterien31.
Antriebsmotor32.
Kasten elektrische Bauteile33.
Platine Antriebsanlage34.
Öltank hydraulische Hubanlage Abfallbehälter35.
Stützstange Haube36.
Fahrersitz37.
21
9
10 9 15 11 18 6 16 5 14
3
20
4
19
14
12
17
7
8
1
13237
P100242
