nLight nPP16 ER EFP - Consignes Dinstallation

2 de3
nPP16 ER EFP
UL-924 BLOC DE RELAIS D’URGENCE
INSTRUCTIONS FAMILIALES
Acuity Brands | One Lithonia Way, Conyers Ga, 30012 Tél.: 800535-2465 www.acuitycontrols.com ©2018 Acuity Brands Lighting, inc. Tous droits réservés. Rév. 02/06/2019
IS-NPP16-ER-EFP-004
BOUTON
DEL
POINTS
D’ACCÈS
RJ-45
• Le nPP16 ER EFP comprend un porte-fusible installé en usine attaché au câble rouge. Pour faciliter l’installation, passer tout d’abord
le fil avec le porte-fusible à travers l’alvéole défonçable et le contre-écrou, puis passer les autres fils à travers l’alvéole défonçable et le
contre-écrou. Bien veiller à ne pas entailler les câbles en les enfilant dans l’alvéole défonçable.
• Monter à travers une alvéole défonçable de ½ po dans une boîte de connexion carrée en acier de 4 po ou plus (de préférence
profonde) ou un luminaire. Sécuriser avec le contre-écrou fourni.
• En suivant le diagramme de câble ci-dessous, connecter les câbles à l’alimentation de ligne de tension, au neutre et à la charge. Le
relais et l’alimentation doivent être connectés au même circuit d’entrée.
• Le porte-fusible doit être installé de façon à laisser du mou dans les câbles à tout moment. Ne pas laisser de mou dans les câbles
peut entraîner la surchauffe du fusible.
• S’il y a lieu, connecter les câbles à gradation violet et gris de faible voltage à un ballast/circuit de sortie de 0-10VCC, et le câble vert à
une liaison à la terre approuvée. Prendre note que les câbles ont une tension assignée d’isolement de 600V.
• Interconnecter l’unité (points d’accès via RJ-45) avec d’autres appareils nLight dans la zone de lumière en utilisant des câbles CAT-5e.
• Tester tout le câblage pour les courts-circuits préalables afin de brancher l’unité à partir du disjoncteur de circuit, et s’assurer qu’il
n’y a pas de câbles mal fixés ou exposés qui pourraient générer des courts-circuits avec d’autres câbles ou composants. Une fois le
câblage vérifié, brancher l’unité à partir du disjoncteur du circuit.
• Une fois que l’alimentation basse tension est reçue via la connexion CAT-5e, tous les appareils dans la zone commenceront automa-
tiquement à fonctionner de concert selon les réglages par défaut de chaque appareil.
CONSIGNES D’INSTALLATION
• Connecter à l’alimentation 120VCA ou
277VCA SEULEMENT.
Retirer le capuchon du câble non utilisé.
• Pour un produit 347V, le câble rouge est
pour l’urgence 347VCA.
Alimenter.
• Sens normal de l’entrée: 120-277VCA. Pour
produit de 347V: 120-347VCA.
CAT-5e
LÉGENDE
BLC|ROU : urgence Neutre
JAU : 120 V urgence Chaud
ROU|JAU : 277 V urgence
ROU chaud : urgence Chaud (connecté)
BLE : urgence Charger (déconnecté)
NOI : Norm.
BLC chaud : Norm. Neutre
nPP16 ER
EFP
Normal
(Sens Seulement )
ROU
Urgence
JAU
ROU|JAU
BLC
NOI
BLC|ROU
BLE
Commutateur de
Test Optionnel
CAT-5e
LÉGENDE
BLC|ROU : urgence Neutre
JAU : 120 V urgence
ROU|JAU chaud : 277 V urgence Chaud
ROU : urgence Chaud (connecté)
BLE : urgence Charger (déconnecté)
NOI : Norm
BLC chaud : Norm. Neutre
VIO : 0-10 V Grad (+)
GRI : 0-10 V Com (+)
VER : mise à la terre
nPP16 ER
EFP
Urgence
Ballast ou
circuit DEL
0-10 VCC
VIO
GRI
VER
NOI
BLC
BLC|ROU
JAU
ROU|JAU
ROU
BLE
Normal
(Sens Seulement )
Commutateur de
Test Optionnel

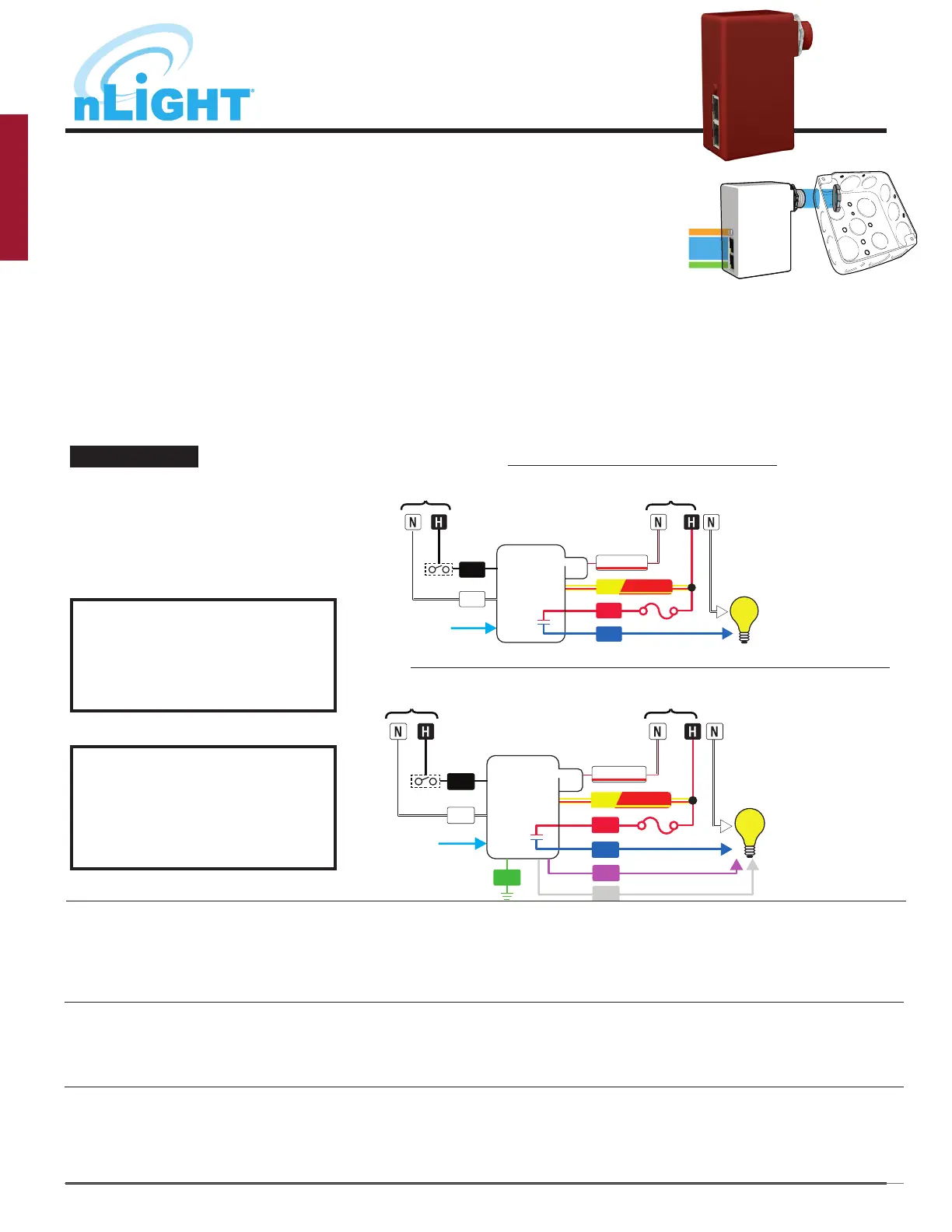

Diagramme pour les unités avec option à gradation (suxe -D ou -DS)
Diagramme pour unités sans gradation
REMARQUE
Un brochage/pairage T568B est recommandé pour tous les câbles CAT-5e. L’unité s’alimente elle-même, mais n’approvisionne pas l’alimentation de jeux de barres aux autres
appareils nLight connectés. Pour les raccords d’alimentation, utiliser des câbles 14AWG ou plus larges cotés pour un minimum de 75ºC.
NE PAS RETIRER, CONTOURNER OU
TRAFIQUER AVEC UN PORTE-FU-
SIBLE INSTALLÉ EN USINE ATTACHÉ
AU CÂBLE ROUGE. SPÉCIFICATIONS
DU FUSIBLE IMPRIMÉES SUR LE
PORTE-FUSIBLE.
Pour être guidé lors d’un dépannage
plus poussé, merci de contacter
l’équipe de soutien technique des
contrôles
1 800 535-2465
Les appareils nLight
supplémentaires ne
montrent pas la puissance
à partir d’un appareil nPP
• Confirmer qu’il y a un appareil qui approvisionne l’alimentation au jeu de barres dans la guirlande.
Noter que les appareils «ER» n’approvisionnent pas en électricité le jeu de barres.
• Vérifier que 120/277VCA est présent et raccordé à l’entrée appropriée sur le nPP.
• Vérifier toutes les connexions des câbles de la ligne de tension.
• Vérifier les connexions de brochage.
Les DEL de RJ45
clignotent rapidement
pendant une seconde,
puis clignotent deux fois
• Vérifier qu’il n’y a pas de débris ni de broches pliées dans les connexions du RJ45 sur tous les appareils de la guirlande, et que tous les
connecteurs sont agrafés de façon appropriée dans le point d’accès.
• Utiliser un testeur de câble CAT5 pour confirmer que tous les câbles ont des terminaisons appropriées.
• Vérifier que les câbles CAT5 sont noués ou soutenus par des liens de câbles très serrés.
Restaurer les valeurs par défaut 1. Appuyer et maintenir le bouton jusqu’à ce que la DEL clignote rapidement.
2. Appuyer sur le bouton 9fois.
3. Pendant que la DEL clignote (3clignotements individuels), appuyer sur le bouton deux fois.
4. La DEL clignotera deux fois pour confirmer la réinitialisation; appuyer et maintenir le bouton jusqu’à ce que la DEL clignote rapidement.
5. Appuyer sur le bouton 9fois. La DEL clignotera deux fois pour confirmer que la réinitialisation des valeurs par défaut de l’usine est réussie.
DÉPANNAGE (NPP16 ER EFP)
