Confidential Copyright © 2011 Nokia Only for training and service purposes

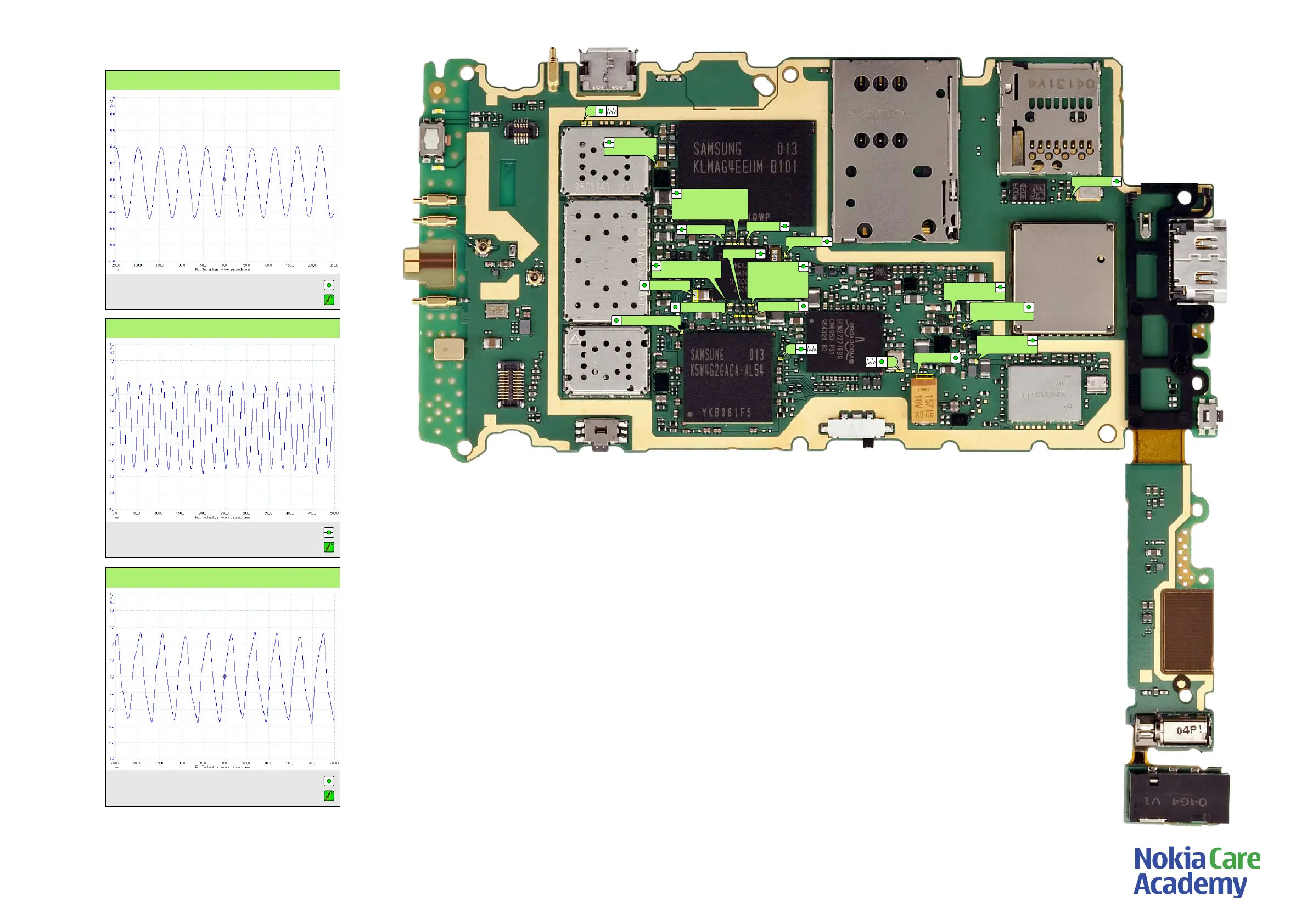

Page 9 (13) | Signal overview top | N8-00 RM-596 | Board: 3CE_14 | v3.0 | 11.04.2011
3) Sys clock at R2830
Average 19.2 Mhz
50ns/div 200mV/div, probe x1
2) RF clock between J2800 and J2801
Average 38.4 Mhz
50ns/div 200mV/div, probe x10
1) Imaging processor clock at B1400
Average 19.2 Mhz
50ns/div 200mV/div, probe x10
VBACK (2.5 V)
VRFC (1.8 V)
VAUX2 (2.5 V)
VR1 (2.5 V)
VIO (1.8 V)
VBAT (3.7 V)
VOUT (2.5 V)
VCORE (1.1 V)
AudioClk (38.4 MHz)
VDigiMic (1.8 V)
(Measure while running
"ST_DIGIMIC_TEST" self-test in
Phoenix.)
VSIM (1.2/1.8/3.0 V)
(SIM inserted)
VBUS (5.0 V)
(USB connected)
VCAM_2V8 (2.8 V)
(Camera ON)
VMEM (2.9 V)
(SD card inserted,
measured while
running "Memory card
test" in Phoenix.)
VCAM_1V8 (1.8 V)
(Camera ON)
VHDMI_5V0 (5.0 V)
(HDMI connected)
VAUX1 (2.78 V)
3
2
1
