Nolan B902 X - Colocación del Relleno

9

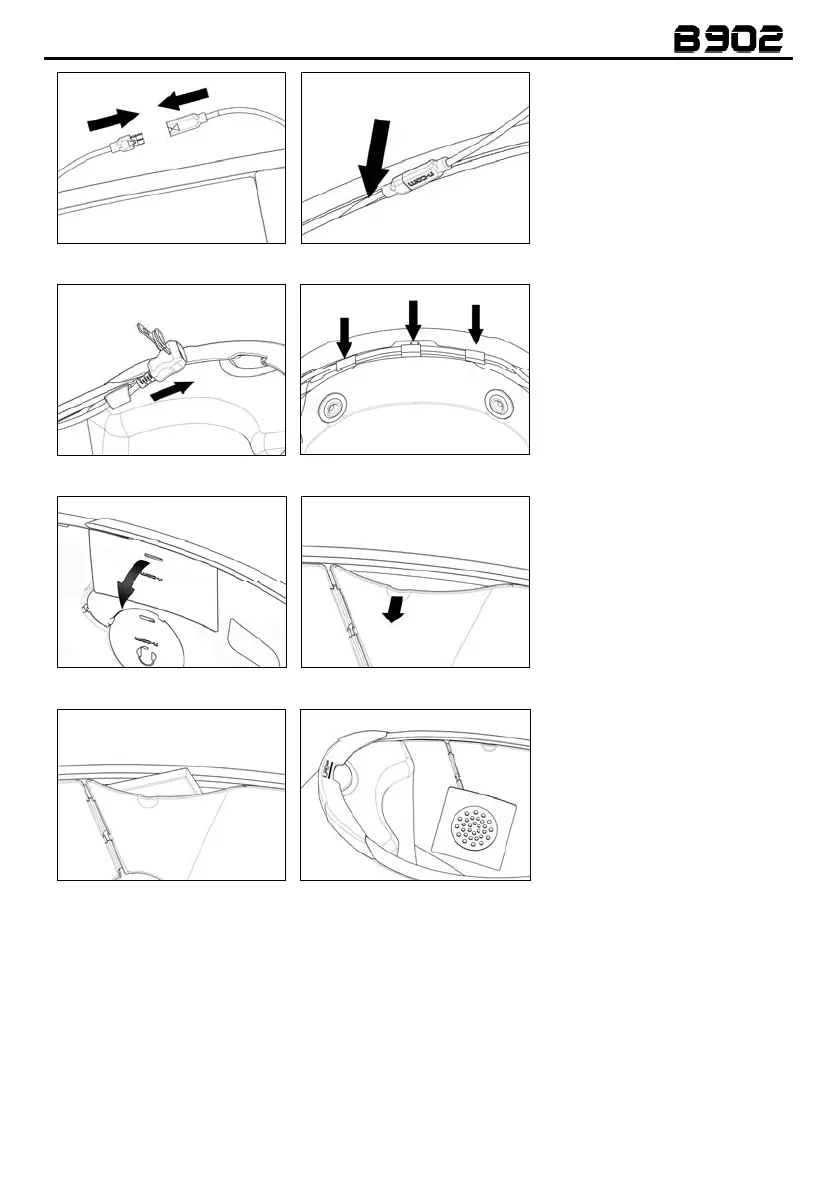

Fig. 20 Fig. 21
•
Conectar el micrófono al
conector que proviene de la
e-Box (Fig. 20).
•
Colocar el cableado y los
conectores por detrás del
acolchado de relleno,
levantar
lo utilizando el
utensilio de cabeza plana (Fig.
21).
Fig. 22
Fig. 23
•
Pasar el cable mini USB por la
banda elástica prevista en el
relleno de confort (Fig. 22).
• Colocar el cableado
y la
antena
en la parte posterior
del casco (Fig. 23).
Fig. 24 A – CASCO X-1005
Fig. 24 B – CASCO X-903
•
En la parte derecha del casco,
doblar el acolchado de relleno
e introducir la batería en su
respectivo compartimiento
(Fig. 24 A/B - 25).
SOLO PARA X-1005
: Retire el
relleno. Guárdelo si desea
usar el casco sin el sistema N-
Com instalado.
Fig. 25 Fig. 26
•
Colocar el altavoz derecho en
su lugar e introducir el cable
en la respectiva ranura (Fig.
26). Si fuera necesario, fijar el
auricular utilizando el
adhesivo suministrado.
• Colocar el cableado y los conectores por detrás del acolchado de relleno, levantarlo utilizando el
utensilio de cabeza plana.
3.4. Colocación del relleno
V
olver a colocar el relleno de confort siguiendo las instrucciones específicas en el manual de uso del
casco.
Advertencia:
Comprobar siempre la correcta longitud de la correa de sostén por debajo de la barbilla,
y en caso necesario ajustarla; consultar las instrucciones específicas del casco.
