Nolan B902 X - Colocación del Micrófono

ES
12

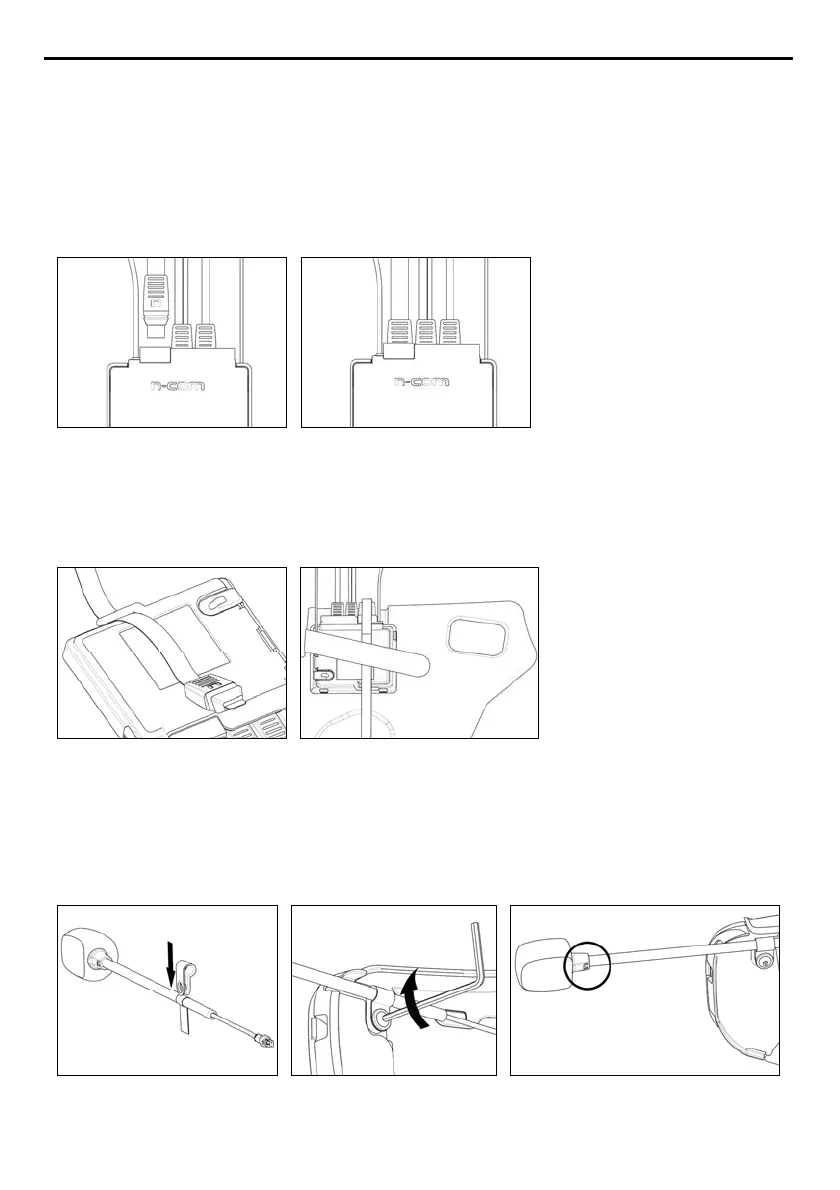

• Alinear el conector flex del teclado al ebox y cerciorarse de que la letra “
n
” quede según indica la
Fig. 37.
• Introducir delicadamente el conector en su lugar hasta colocarlo completamente en el interior (Fig.
38).
• Encender el sistema N-Com (pulsar la tecla “
ON
” durante unos 2 segundos) para comprobar el
correcto funcionamento.
Nota
: si el sistema no funcionara, extraer el cable flex y volver a repetir la operación anterior
comprobando la correcta posición de la letra “
n
” según Fig. 37.
Fig. 37
Fig. 38
• Fijar el cable flex del teclado en su lugar (Fig. 39) e introducir la e-box en el espacio del acolchado
de relleno (Fig. 40).
• Volver a colocar momentáneamente el relleno de poliestireno dentro del casco y pasar al párrafo
siguiente.
Fig. 39 Fig. 40
4.3. Colocación del micrófono
CASCOS ABATIBLES O JET
• Introducir la banda bloca micrófono (Fig. 43).
• Colocar el micrófono en el lado izquierdo del casco fijando el tornillo al armazón (Fig. 42).
Comprobar que el lado del micrófono con la letra “
n
” esté hacia el interior del casco (Fig. 43).
Fig. 41 Fig. 42
Fig. 43
