7
Obs
: Preste atenção para não colar o cabo flex do teclado no suporte do teclado.
Nota:
Se o teclado não estiver na posição correta, descole-o com cuidado do capacete e repita o
posicionamento.
Nota:
O adesivo leva até 24 horas para aderir completamente. Durante este período, não exponha o
capacete a agentes atmosféricos.
• Alinhe o conector flex do teclado com a e-box, certificando-se que a letra “
n
” esteja orientada
conforme indicado na Fig. 6.
• Introduza delicadamente o conector na sua sede, até estar completamente encaixado (Fig. 7).
• Conecte a bateria ao sistema de cablagem (Fig. 8).
• Ligue o sistema N-Com (prima o botão “
ON
” durante cerca de 2 segundos) para verificar o correto
funcionamento.
Nota
: se o sistema não funcionar, remova o cabo flex e repita a operação anterior, certificando-se
que a letra “
n
” está orientada conforme a Fig. 6.

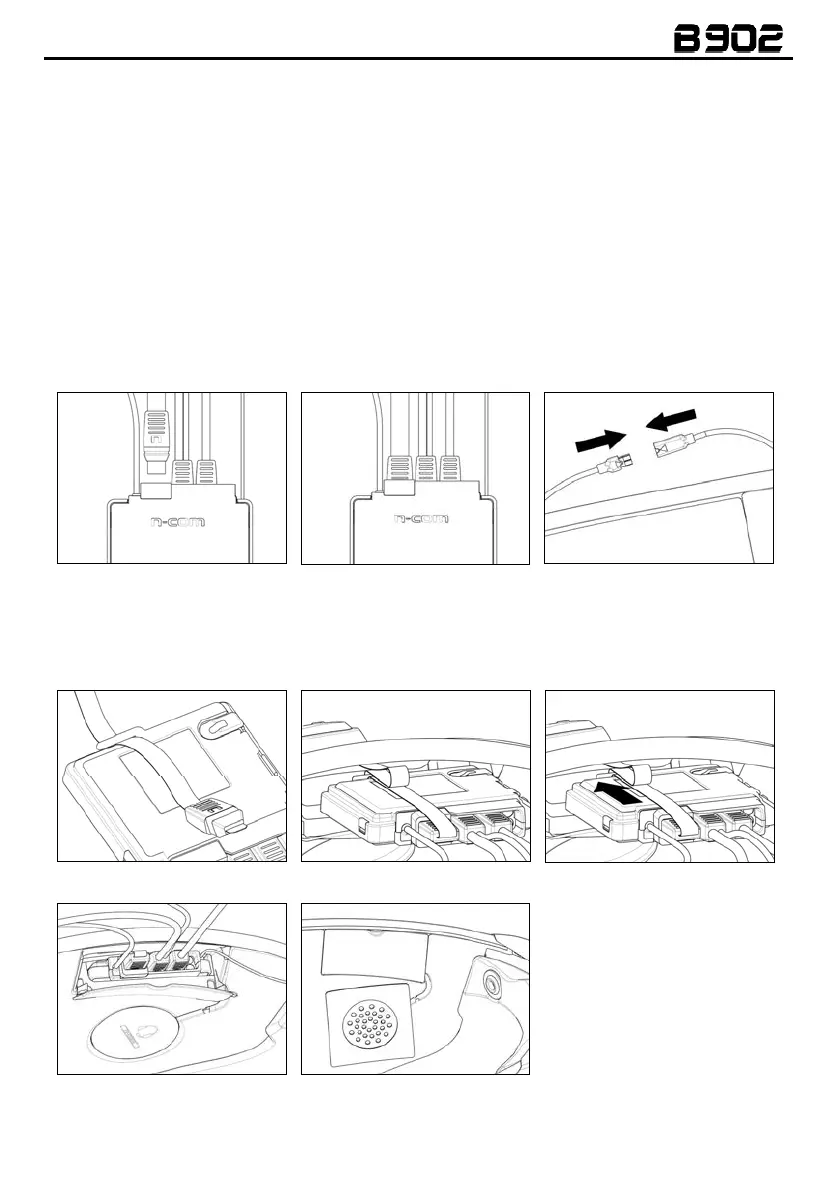

Fig. 6
Fig. 7
Fig. 8
• Fixe o cabo flex do teclado no retentor apropriado (Fig. 9).
• Posicione a e-box no local apropriado, posicionando o cabo flex de forma a não colidir com a
posição da e-box, como ilustrado nas figuras 10-11-12.
Fig. 9 Fig. 10
Fig. 11
Fig. 12 Fig. 13
•
Posicione a coluna esquerda
na sua sede, inserindo o
cabo na ranhura apropriada.
Se necessário, fixe o
auricular utilizando o
adesivo fornecido (Fig. 13).
