NORAUTO NS-211 - Elektrische Aansluitingen

27
A
B
1 3 5 7
2 4 6 8
1
3 5 7
2
4 6 8
SUB OUT(Green)

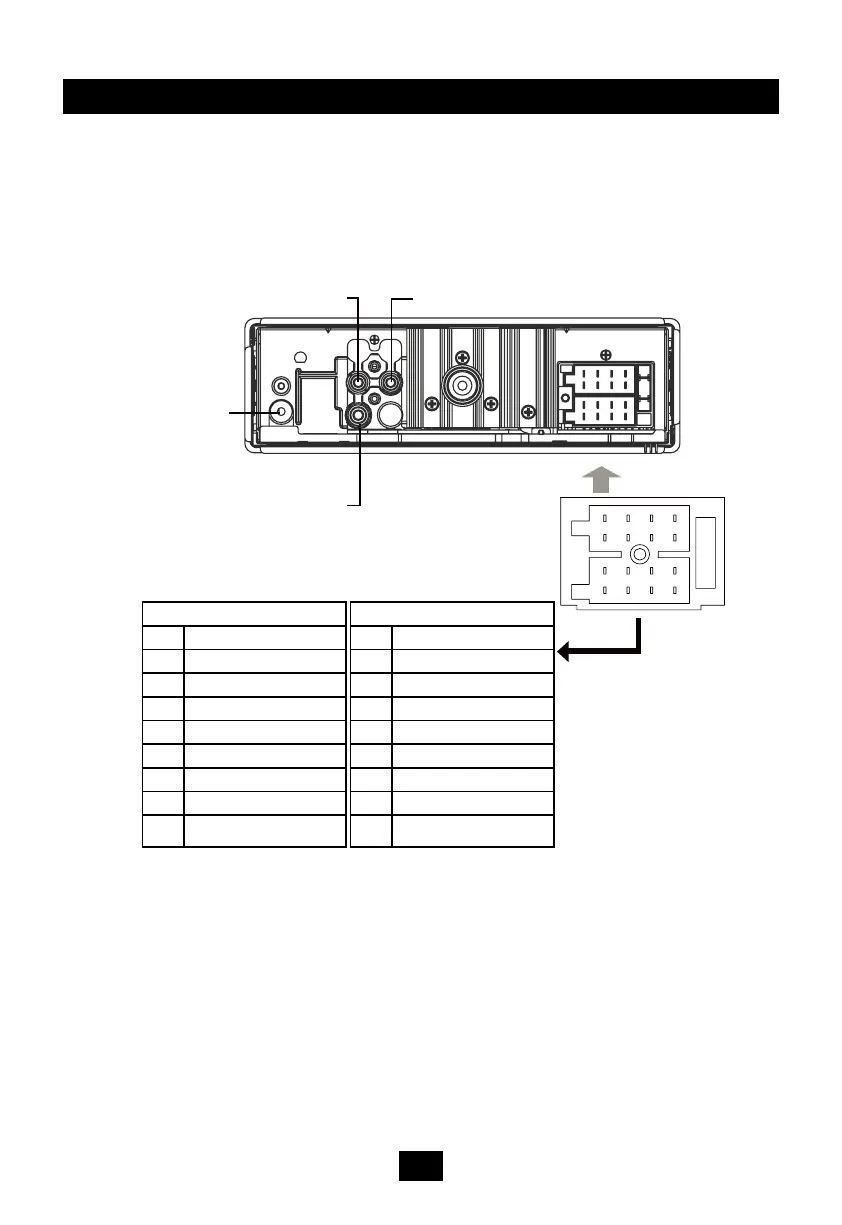

ELEKTRISCHE AANSLUITINGEN
Schakelschema
Rechtsachter lijnuitgang (rood)
SUB OUT (groen)
ANTENNE
Linksachter lijnuitgang (wit)
A compartiment
Nr. Pindefinitie
A1 NC
A2 NC
A3 NC
A4 Accu +
A5
AMP Afstandsbediening
A6 NC
A7 ACC+
A8 Aarde
B compartiment
Nr. Pindefinitie
B1 Rechtsachter(+)
B2 Rechtsachter(-)
B3 Rechtsvoor(+)
B4 Rechtsvoor(-)
B5 Linksvoor(+)
B6 Linksvoor(-)
B7 Linksachter(+)
B8 Linksachter(-)
