Norcold N10DC Series Installation Manual

Manuel d’installation 6
Connexion des composants électriques
Courant électrique nécessaire :
Fonctionnement CC 12 volts Tension CC (10,4 volts min. - 15,4 volts max.)
Ne jamais modier le câblage électrique fourni avec le réfrigérateur. Toute modication du câblage électrique e󰀨ectuée par le
consommateur annulera la garantie.
Branchement à l’alimentation 12 V CC :
Pour réduire les risques d’interférences électriques dues à d’autres appareils CC et d’induction due aux pointes de tension :
- Le réfrigérateur doit avoir une alimentation 12 V CC indépendante ltrée.
- Acheminer les ls d’alimentation CC, avec les fusibles, directement de la source d’alimentation vers le réfrigérateur en utilisant l’option
A ou l’option B indiquée ci-dessous.

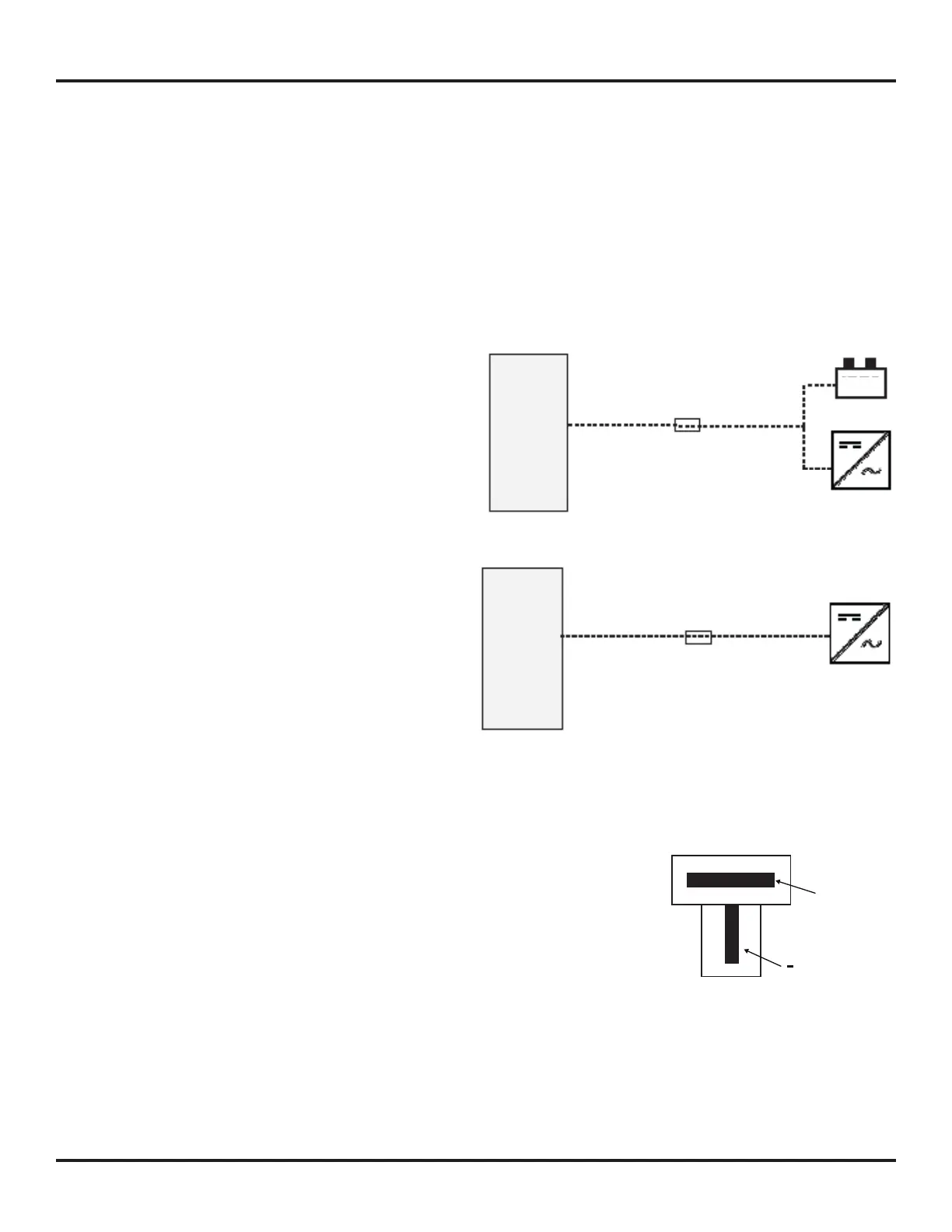

Option A
Utiliser une batterie en parallèle, entre le réfrigérateur et le
chargeur de batterie ou un convertisseur d’alimentation ltrée
électriquement. Un fusible ou un disjoncteur doit être raccordé
aussi près que possible de l’alimentation.
Option B
Raccorder le réfrigérateur directement au convertisseur
d’alimentation CC ltrée électriquement. La tension d’ondulation
CC maximale du convertisseur d’alimentation doit être inférieure
ou égale à 250 mV. Un fusible ou un disjoncteur doit être raccordé
aussi près que possible de l’alimentation.
- Pour brancher les ls d’alimentation CC, il est recommandé d’installer des cosses femelles isolées de 1/4 po ou un connecteur Stocko
W2041.100G sur le l de connexion (voir Art 02740).
- Le connecteur peut également être coupé et la connexion être établie à l’aide de
connecteurs fermés (capuchon cloche) ou de raccords à sertir. Si le connecteur d’usine est
coupé, l’équipementier doit s’assurer que la connexion est e󰀨ectuée correctement. Norcold
décline toute responsabilité en cas de dommages causés par des connexions mal fermées
ou serties.
- À mesure que la distance entre la source d’alimentation et le réfrigérateur augmente, le l AWG
correctla taille augmente également. L’utilisation de câbles plus longs que ceux recommandés
augmente la chute de tension etaugmente le risque que le réfrigérateur ne se rallume pas
après une chute de tension CC. le La tension requise pour démarrer le réfrigérateur est
initialement de 10,9 volts. An d’éviter de vider complètement la batterie, le réfrigérateur s’éteint
automatiquement lorsque la tension d’alimentation CC tombe en dessous de 10,4 volts. Le réfrigérateur ne redémarrera pas tant que
les tensions d’alimentation CC n’augmenteront pas à 11,8 volts. L’OEM doit s’assurer que la consommation de tous les équipements
alimentés en courant continu ne descend pas en dessous de 10,9 volts lorsque le réfrigérateur tente de s’allumer.
Réfrigérateur
Réfrigérateur
Fusible 15A
Fusible 15A
12 V CC
(RED)
(WHITE)
-
+
ART 02740
(BLANC)
(ROUGE)

Norcold N10DC Series Specifications

General

Capacity	10 cu. ft.
Power Source	12V DC
Defrost Type	Automatic
Reversible Door Swing	Yes
Shelves	Adjustable
