5. Position et placement
•

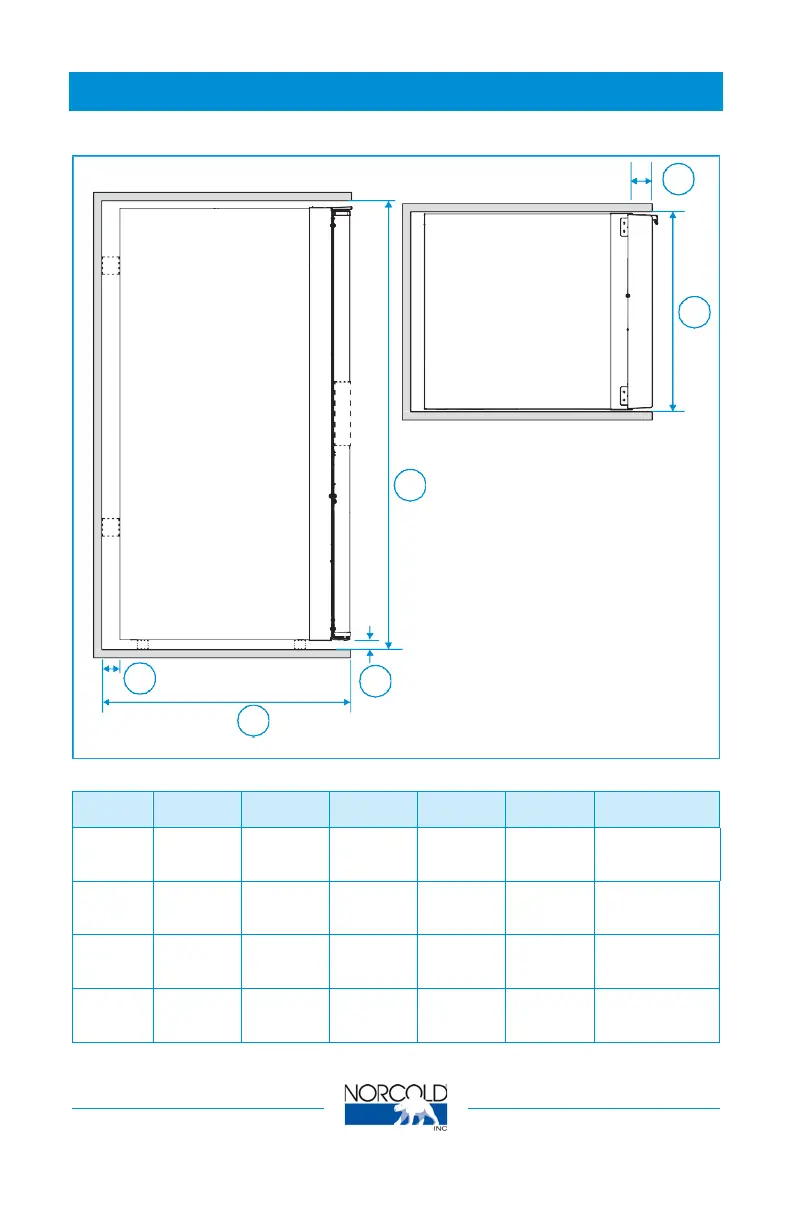

Utilisez les dimensions de montage indiquées ci-dessous.
Tableau 1 : Dimensions de montage
Modèle H L D FL FH A
N2090
982 mm
[38,7 po]
420 mm
[16,5 po]
506 mm
[19,9 po]
21 mm
[0,8 po]
21 mm
[0,8 po]
21 mm
[0,8 po]
N2152 1504 mm
[59,2 po]
420 mm
[16,5 po]
567 mm
[22,3 po]
42 mm
[1,7 po]
28 mm
[1,1 po]
40 mm − 60 mm
[1,6 po − 2,4 po]
N2160 1249 mm
[49,2 po]
527 mm
[20,7 po]
563 mm
[22,2 po]
55 mm
[2,2 po]
3 mm
[0,1 po]
5 mm
[0,2 po]
N2175 1249 mm
[49,2 po]
527 mm
[20,7 po]
613 mm
[23,7 po]
55 mm
[2,2 po]
3 mm
[0,1 po]
5 mm
[0,2 po]
FL
L
H
A
FH
D
