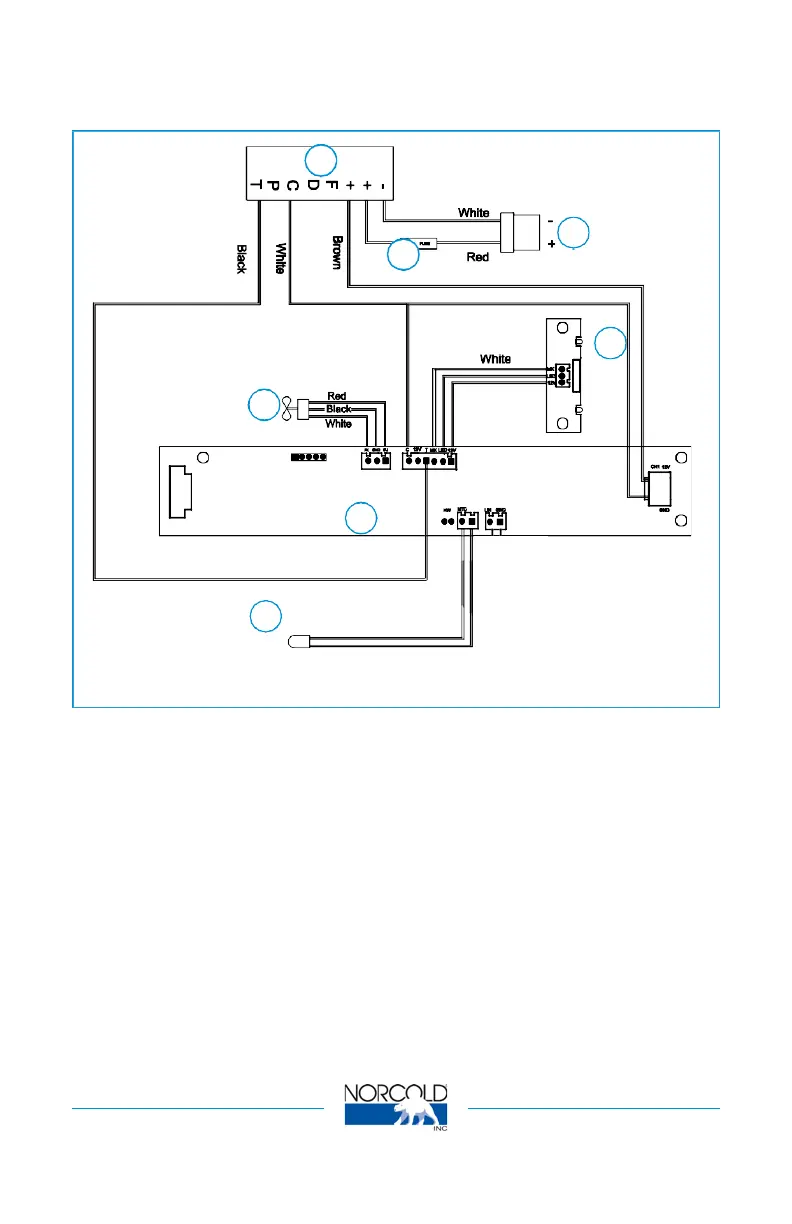

Graphique de câblage :
1. Unité de refroidissement PCBA principale
2.
Fusible 15 A
3. Entrée d’alimentation 12 V CC
3.
Module DEL
5. Thermistance intérieure du réfrigérateur
6. Module d’affichage
7. Ventilateur de refroidissement
N2090
1
2
3
4
7
6
5
5
