Norcold N8DC Series - Schéma de Câblage

Manuel d’utilisation 10

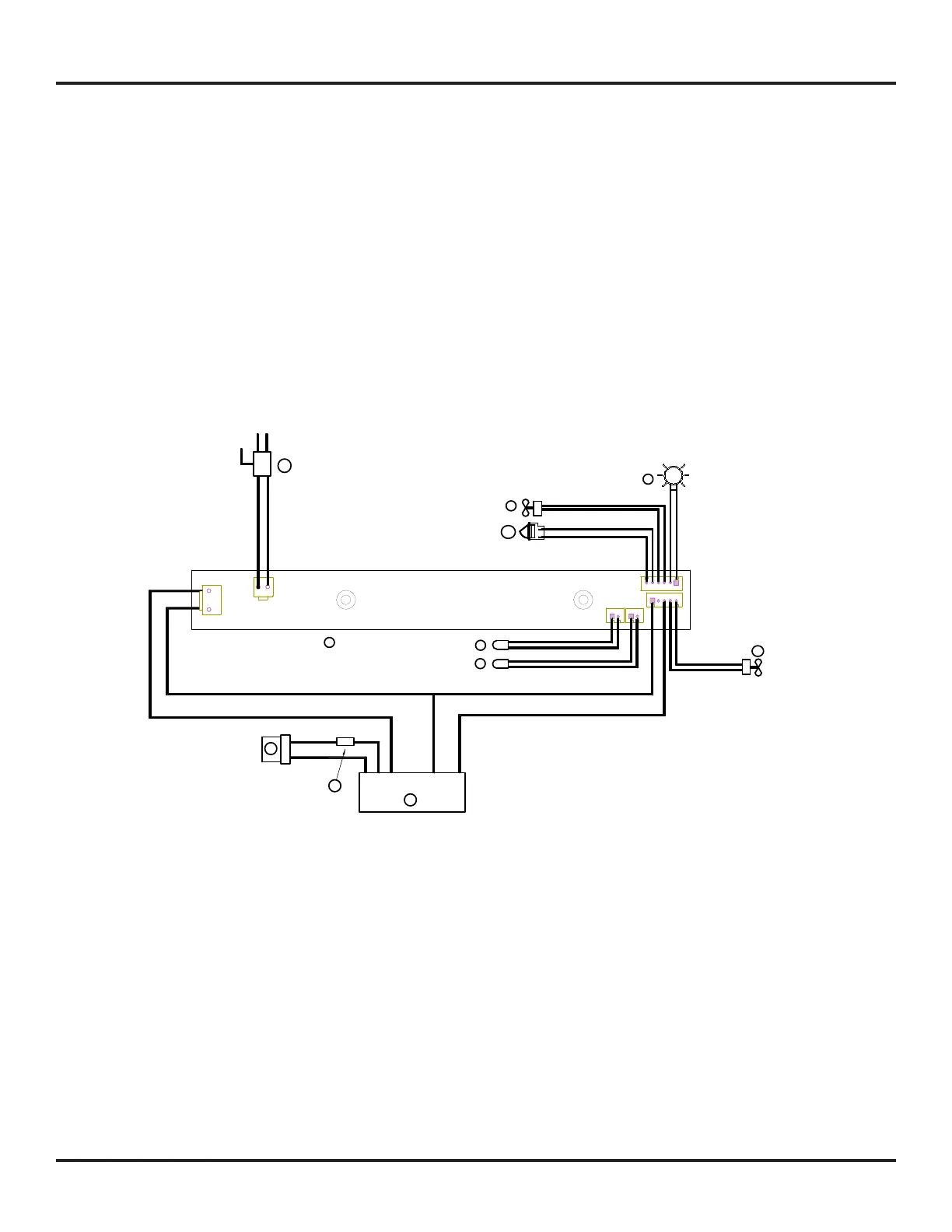

Schéma de câblage
Le schéma de câblage présente les composants suivants (voir Art 2739) :
1. .........................................................................................Moduled’a󰀩chage
2. ................................................................................Alimentation d’entrée 12 V CC
3. ............................................................................................. Fusible 15 A
4. ...................................................................... Unité de refroidissement PCBA principale
5. ................................................................................Ventilateur de refroidissement
6. .......................................................................Thermistance intérieure pour congélateur
7. ...................................................................... Thermistance intérieure pour réfrigérateur
8. ......................................................................................... Éclairage intérieur
9. ........................................................................................ Ventilateur intérieur
10. ........................................................................................Interrupteur à LED
11. ............................................................................................ Électrovanne
FJ2
T12V
GND
GND
MK
LC
LD
FJ1
LED
12V
12V
12V
CN4
CN5
CN2
CN1
DCFDCF
Red
White
+
-
+
-
+
F
D C
P
T
4
White
Brown
FUSE
3
2
Black
6
7
Red
5
Blue
8
9
White
Red
1
10
11
White
White
Blue
Black
Brown
Black
White
Black
ART 02739
