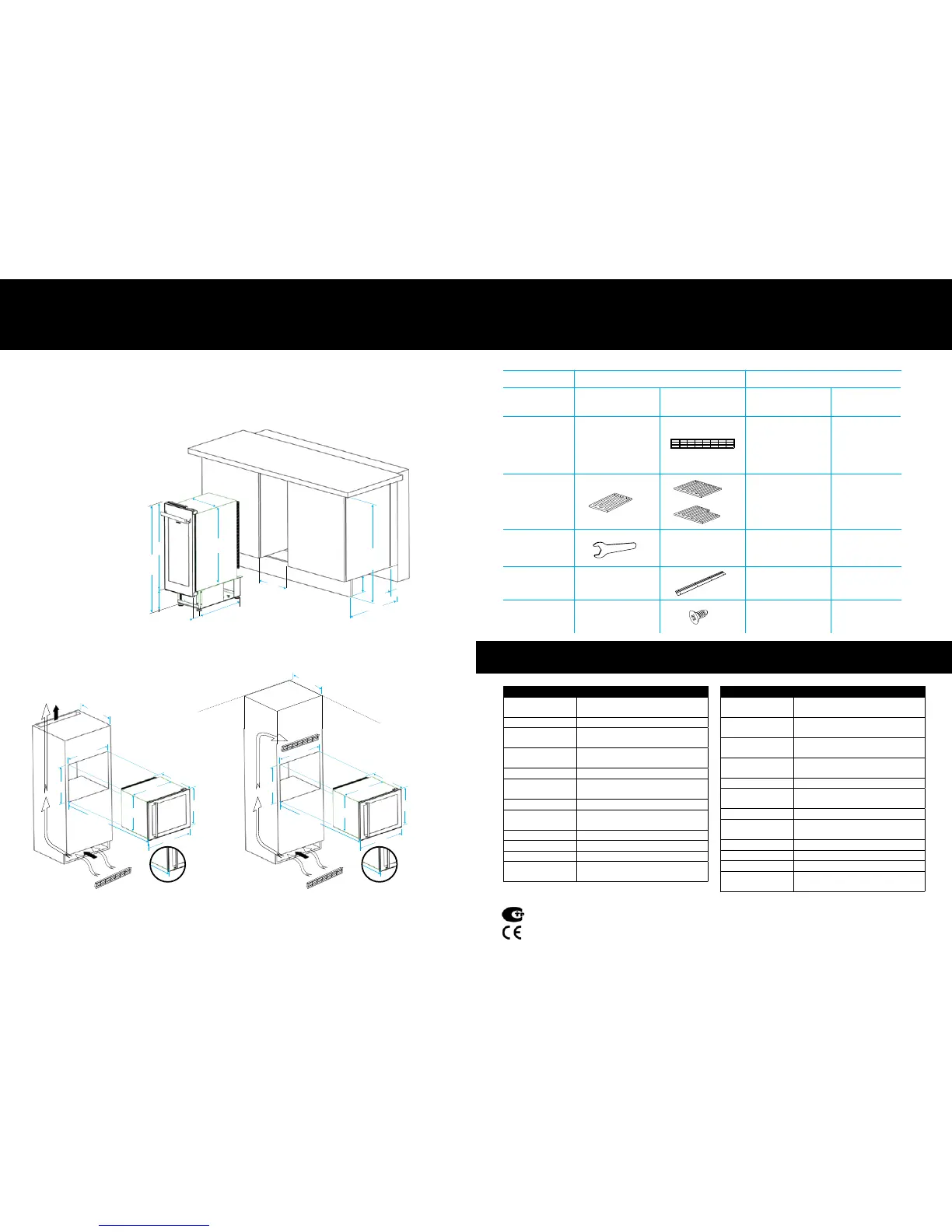

10. Установка аппарата
11. Упаковочный лист
7170
• Подключите прибор к линии питания.
• Перед установкой в кухонный гарнитур привинтите крепежную пластину, поставляемую вместе с прибором.
• Поместите устройство в нишу, передвинув его таким образом, чтобы алюминиевая рамка двери осталась за нишей.
• Закрепите прибор с помощью винтов через верхний кронштейн.
Описание
Built UnderBuilt Under Built InBuilt In
Количество
• Подключите прибор к сети питания.
• Убедитесь в отсутствии препятствий при доступе к разъему подключения.
• Выровняйте прибор по высоте проема с помощью регулируемых ножек, используя гаечный ключ из комплекта поставки.
• Задвиньте прибор в проем. Не зацепите сетевой кабель во время этой операции.
• Не передвигайте шкаф непосредственно по полу, т.к. этим вы можете поцарапать пол.
10.5.2. Cave 20 Built In
1
1
8
2 2
Деревянная
полка
Ключ M10
Крепежная
пластина
Болт
12. Технические характеристики
10.4. Вентиляция
Воздух у задней панели прибора нагревается. Необходимого обеспечить беспрепятственный отвод теплого
воздуха. В противном случае устройство работает в более тяжелом режиме и это приведет к увеличению
потребления энергии. Данный прибор обеспечивает такую вентиляцию. Воздуховоды на входе и выходе
не должны быть закрыты или заблокированы в любом случае. Запрещается закрывать или блокировать
вентиляционные отверстия.
10.5. Установка
10.5.1. Cave 20 Built Under
Технические характеристики CAVE 20 BU
Габариты Ш 295 x В 845–905 x Г 567 мм
плюс адаптер
Размеры ниши Ш 300 x В 45 (мин. ) x Г 580 мм
Вместимость примерно 16 стандартных (0,75 л)
винных бутылок
Kлиматический
класс
N
Energy consumption 84,63 кВт•ч/год
Kласс
энергопотребления
A+
Уровень шума 38 db (A)
Параметры
электропитания
220-240V AC 50 Hz
Подсветка LED
Вес 32 кг нетто
Хладагент R600
Настройки
термостата
6–18 °C в верхней зоне, 6–18 °C в
нижней зоне
Технические характеристики CAVE 20 BI
Габариты Ш 559 x В 447 x Г 570 мм плюс
ручка
Размеры ниши (мин.) Ш 562–568 x В 450 (мин.)
x Г 550 мм
Вместимость примерно 22 стандартные
(0,75 л) винные бутылки
Kлиматический
класс
N
Energy consumption 85,69 кВт•ч/год
Kласс
энергопотребления
A+
Уровень шума 40 db (A)
Параметры
электропитания
220-240V AC 50 Hz
Подсветка LED
Вес 32 кг нетто
Хладагент R600
Настройки
термостата
6–18 °C в верхней зоне,
15–18 °C в нижней зоне
Вентиляционная
решетка
2
295
630.5
300
140 - 200
460
107
700
845 - 905
846 - 906
145 - 205
min - max
>
=
580
min. 200 cm
2
min. 200 cm
2
562-568
559
589
570
450
448
455
>=550
ca. 30 mm
min. 200 cm
2
562-568
559
589
570
450
448
455
ca. 30 mm
>=550
min. 200 cm
2
КРЫША
КРЫША
