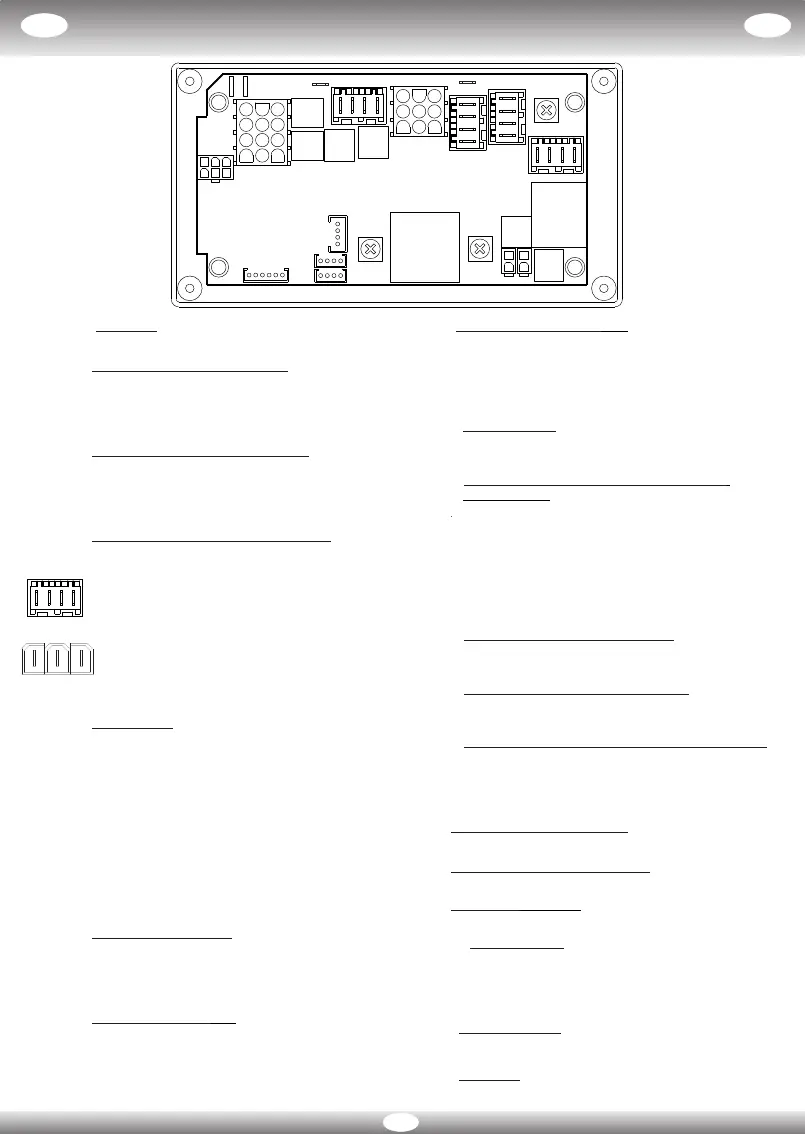

ABZWEIGDOSE NE355_T
JP1 : NEGATIV
1.2.3.4.5.6.7.8.9: NEGATIV
JP2: LICHTAUSGANG (SCHWARZ)
1. LICHTGRUPPE_2 (+) (F6 15A)
2. LICHTGRUPPE_1 (+) (F5 15A)
3. NEGATIV
4. NEGATIV
JP3: AUSGANG BETT, TRUMA ( ROT)
1. Ausgang (+) Klappbett (F3 25A)
2. Ausgang (+) Webasto / Combi (F4 20/10A)
3. NEGATIV
4. NEGATIV
JP4: KÜHLSCHRANKAUSGANG (WEISS)
1. Ausgang (+) Kühlschrank, direkt (F2 20A)
2. Ausgang (+) vom Relais versorgter
Kühlschrank (F2 20A)
3. Gasanzünder (+) (F7 10A)
4. NEGATIV
1. NEGATIV
2. Ausgang (+) vom Relais versorgter
Kühlschrank (F2 20A)
3. Ausgang (+) Kühlschrank, direkt (F2 20A)
JP5: AUSGÄNGE
1,4,8. Ausgang (+) Einschaltautomatik (F9 10A)
2. Ausgang (+) WC (F8 5A)
3. Ausgang (+) Ofen (F8 5A)
5. Ausgang (+) control Kühlschrank (F9 10A)
6. Ausgang (+) Außenbeleuchtung (F8 5A)
7. Ausgang (+) digitalen Steuer TRUMA
(ptc 1,1A F9)
9. Ausgang (+) Buchse USB (F7 10A)
10. Ausgang (+) 12V (ptc 1,1A F9)
11. Ausgang Einziehen der elektrischen
Stufe (max 1A)
12. Ausgang (+) PUMPE (F7 10A)
JP7: ABWASSERTANK R2
1. NEGATIV
2. 1/3 Abwassertank R2
3. 2/3 Abwassertank R2
4. 3/3 Abwassertank R2
JP8: R1ABWASSERTANK
1. NEGATIV
2. 1/3 Abwassertank R1
3. 2/3 Abwassertank R1
4. 3/3 Abwassertank R1
JP9: (S1)TRINKWASSERTANK
1. NEGATIV
2. 1/3 S1 Trinkwassertank
3. 2/3 S1Trinkwassertank
4. 3/3 S1Trinkwassertank
5.6. N.c.
JP11: SCHALTFELD
4-poliger Schalter für den Anschluss des
Schaltfeldes mit Hilfe des vorgesehenen Kabels.
JP13: ,EINGANG BEFEHLE D+, SIDE MARKER
NETZSTROM
1. (C036L1A -13)Eingang + Schlüssel
2. Eingang D+ über Wechselstromgenerator
Eingang NETZSTROM von Ladegerät3.
n.c. 4.
Eingang Side Marker negatives Signal 5.
(C036L1A -11)
6. (C036L1A -2)Eingang D+ negativer Befehl
JP14: AUSGANG SIDE MARKER LINK
1. Ausgang (+) Side Marker links (F1 5A)
2. NEGATIV
JP15: AUSGANG SIDE MARKER RECHT
1. Ausgang (+) Side Marker rechts (F1 5A)
2. NEGATIV
JP16: ANSCHLÜSSE FÜR SONNENPANEEL (GRÜN)
1. Frei (F2 20A)
2. Verkleidung Solar +Servicebatterie (F4 20/10A)
3. Frei (F7 10A)
4. NEGATIV
J1: EINGANG AUTOBATTERIE
1. Eingang + AUTOBATTERIE (B1)
J2: EINGANG SERVICEBATTERIE
1. Eingang + SERVICEBATTERIE (B2)
J3: NEGATIVEINGANG
1. NEGATIV
J4, J5: AUSGANG D+
Positiver Ausgang (ptc 0,5A) für die Aktivierung aller
funktionierenden Verbraucher bei laufendem Motor
(z.B. Kühlschrank AES, Einfahren der Antenne,
Ablaufventile, usw)
J14 : DC-DC Präsenz
1. DC-DC Präsenz
(verbindet sich mit dem NEGATIV)
J15 : NEGATIV
DD
1
23
JP4
JP4
1
2
4
3
11
6
1
21 3
8
5
2
7
1
4
9
3
6
5
8
4
7
6
9
1110 12
4
1
JP11
JP9
JP5
JP2
JP3
RE1
RE6
RE3
RE2
RE8
RE4
1
2
4
3
1
2
4
3
J2
JP1
JP4
1
2
4
3
B2 B1
J1
J3
-
J4J5
JP7
JP16
1
2
4
3
1
JP8
1
2
1
JP14
RE9
2
1
JP15
JP13
3
1
2
6
4
5
J14
J15
RE10
To Next Page
