JP1 : NEGATIVO
1.2.3.4.5.6.7.8.9: NEGATIVO
JP2: USCITA LUCI (NERO)
1. LUCI_2 (+) (F6 15A)
2. LUCI_1 (+) (F5 15A)
3. NEGATIVO
4. NEGATIVO
JP3: USCITA LETTO, WEBASTO (ROSSO)
1. Uscita (+) Letto Basculante (F3 25A)
2. Uscita (+) WEBASTO/COMBI (F4 20/10A)
3. NEGATIVO
4. NEGATIVO
JP4: USCITA FRIGO (BIANCO)
1. Uscita (+) frigo diretta (F2 20A)
2. Uscita (+) frigo azionata da relè (F2 20A)
3. Alimentazione accensione gas (+) (F7 10A)
4. NEGATIVO
1. NEGATIVO
2. Uscita (+) frigo azionata da relè (F2 20A)
3. Uscita (+) frigo diretta (F2 20A)
JP5: USCITA UTENZE
1,4,8. Uscita (+) Accensioni (F9 10A)
2. Uscita (+) WC (F8 5A)
3. Uscita (+) Fornelli (F8 5A)
5. Uscita (+) Centralina frigo (F9 10A)
6. Uscita (+) LUCE ESTERNA (F8 5A)
7. Uscita (+) Centralina Digitale Truma
(ptc 1,1A F9)
9. Uscita (+) Presa USB (F7 10A)
10. Uscita (+) 12V (ptc 1,1A F9)
11. Uscita rientro scalino (max 1A)
12. Uscita (+) POMPA (F7 10A)
JP7: SERBATOI R2
1. NEGATIVO
2. 1/3 Serbatoio recupero R2
3. 2/3 Serbatoio recupero R2
4. 3/3 Serbatoio recupero R2
JP8: SERBATOI R1
1. NEGATIVO
2. 1/3 Serbatoio recupero R1
3. 2/3 Serbatoio recupero R1
4. 3/3 Serbatoio recupero R1
JP9: SERBATOI potabile (S1)
1. NEGATIVO
2. 1/3 Serbatoio acqua potabile S1
3. 2/3 Serbatoio acqua potabile S1
4. 3/3 Serbatoio acqua potabile S1
5.6. N.c.
JP11: PANNELLO COMANDI
Connettore 4 poli per il collegamento del pannello
comandi tramite l'apposito cavo.
JP13: INGRESSO COMANDI D+, SIDE MARKER,
P. RETE
1. Ingresso + Chiave (C036L1A -13)
2. Ingresso D+ dall'alternatore
3. Ingresso PRESENZA RETE dal carica batterie
4. n.c.
5. Ingresso Side Marker comando negativo
(C036L1A -11)
6. Ingresso D+ comando negativo (C036L1A -2)
JP14: USCITA SIDE MARKER SINISTRO
1. Uscita (+) Side Marker sx (F1 5A)
2. NEGATIVO
JP15: USCITA SIDE MARKER DESTRO
1. Uscita (+) Side Marker dx (F1 5A)
2. NEGATIVO
JP16: PREDISPOSIZIONE PANNELLO SOLARE
(VERDE)
1. Libero (F2 20A)
2. Pannello Solare +Batteria Servizi (F4 20/10A)
3. Libero (F7 10A)
4. NEGATIVO
J1: INGRESSO BATTERIA AUTO
1. Ingresso + batteria AUTO (B1)
J2: INGRESSO BATTERIA SERVIZI (NERO)
1. Ingresso + batteria SERVIZI (B2)
J3: NEGATIVO
1. NEGATIVO
J4, J5 : USCITA D+
Uscita positiva (ptc 0,5A) per azionare tutti i carichi
funzionanti con motore in moto (es. frigo AES,
rientro antenna, valvole di scarico, ecc)
J14 : Presenza DC-DC
1. Presenza DC-DC (si collega al NEGATIVO)
J15 : NEGATIVO

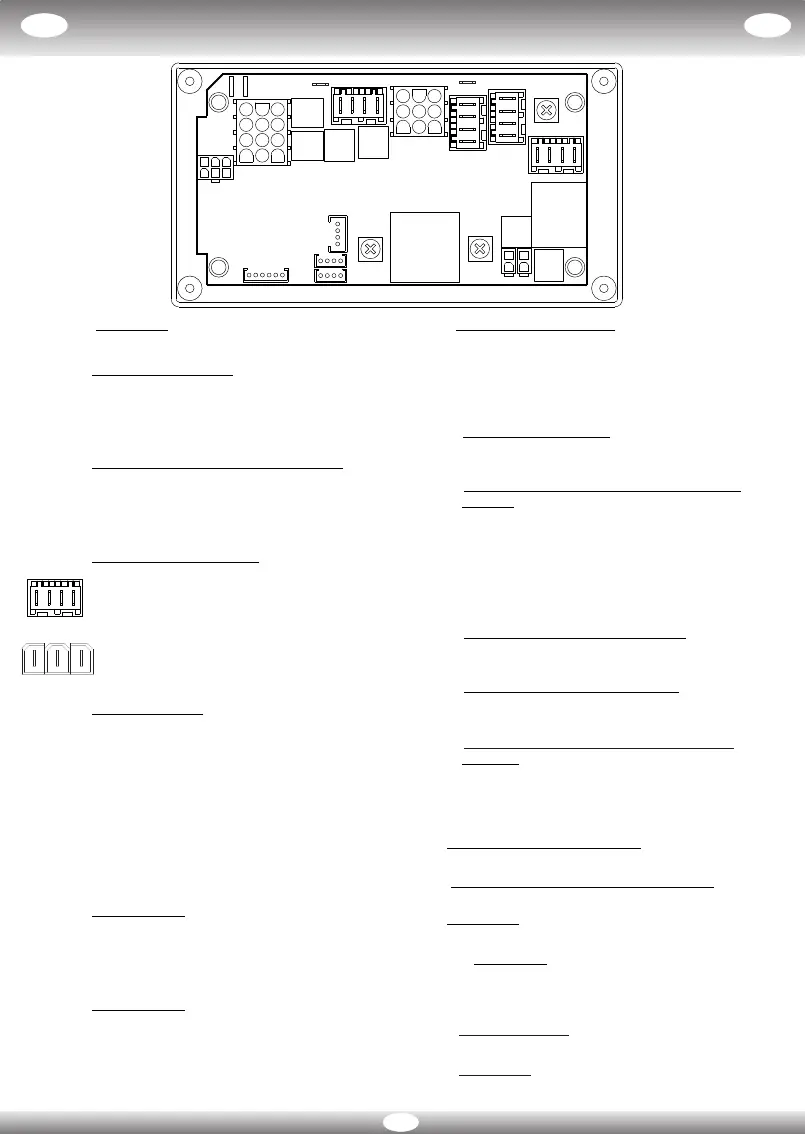

DERIVATORE NE355_T
II
1
23
JP4
JP4
1
2
4
3
5
6
1
21 3
8
5
2
7
1
4
9
3
6
5
8
4
7
6
9
1110 12
4
1
JP11
JP9
JP5
JP2
JP3
RE1
RE6
RE3
RE2
RE8
RE4
1
2
4
3
1
2
4
3
J2
JP1
JP4
1
2
4
3
B2 B1
J1
J3
-
J4J5
JP7
JP16
1
2
4
3
1
JP8
1
2
1
JP14
RE9
2
1
JP15
JP13
3
1
2
6
4
5
J14
J15
RE10
