Nordelettronica NE355-T - 13: E-2

JP1 : NEGATIVO
1.2.3.4.5.6.7.8.9: NEGATIVO
JP2: ALIDA LUCES (NEGRO)
1. LUCES_2 (+) (F6 15A)
2. LUCES_1 (+) (F5 15A)
3. NEGATIVO
4. NEGATIVO
JP3: SALIDA CAMA, TRUMA (ROJO)
1. Salida (+) Cama plegable (F3 25A)
2. Salida (+) Webasto / Combi (F4 20/10A)
3. NEGATIVO
4. NEGATIVO
JP4: SALIDA FRIGORÍFICO (BLANCO)
1. Salida (+) frigorífico directa (F2 20A)
2. Salida (+) frigorífico accionada por relé (F2 20A)
3. Alimentación encendido gas (+) (F7 10A)
4. NEGATIVO
1. NEGATIVO
2. Salida (+) frigorífico accionada por relé (F2 20A)
3. Salida (+) frigorífico directa (F2 20A)
JP5: SALIDA UTILIZACIONS
1,4,8. Salida (+) Encendido (F9 10A)
2. Salida (+) WC (F8 5A)
3. Salida (+) 12V (F8 5A)
5. Salida (+) tarjetas de control frigo (F9 10A)
6. Salida (+) (F8 5A)luz exterior
7. Salida (+) panel digital TRUMA
(ptc 1,1A F9)
9. Salida (+) conexión USB (F7 10A)
10. Salida (+) 12V (ptc 1,1A F9)
11. Salida comando volver Escalòn (max 1A)
12. Salida (+) BOMBA (F7 10A)
JP7: DEPÓSITOS RECUPERACION (R2)
1. NEGATIVO
2. 1/3 Depósito recuper R2ación
3. 2/3 Depósito recuper R2ación
4. 3/3 Depósito recuper R2ación
JP8: DEPÓSITOS RECUPERACION (R1)
1. NEGATIVO
2. 1/3 Depósito recuper R1ación
3. 2/3 Depósito recuper R1ación
4. 3/3 Depósito recuper R1ación
JP9: DEPÓSITOS S1
1. NEGATIVO
2. 1/3 Depósito agua potable S1
3. 2/3 Depósito agua potable S1
4. 3/3 Depósito agua potable S1
5.6. N.c.
JP11: PANEL DE MANDOS
Conector de 4 polos para la conexión del panel de
mandos mediante el cable correspondiente.
JP13: ENTRADA MANDOS D+, SIDE MARKER,
PRESENCIA RED
1. (C036L1A -13)Entrada + Llave
2. Entrada D+ desde el alternador
3. Entrada PRESENCIA RED desde el cargador de
baterías
4. n.c.
5. Entrada Side Marker mando negativo
(C036L1A -11)
6. (C036L1A -2)Entrada D+ mando negativo
JP14: SALIDA SIDE MARKER IZQUIERDO
1. Salida (+) Side Marker izquierdo (F1 5A)
2. NEGATIVO
JP15: SALIDA SIDE MARKER DERECHA
1. Salida (+) Side Marker derecha (F1 5A)
2. NEGATIVO
JP16: PREDISPOSICIÓN PLACA SOLAR (VERDE)
1. Libre (F2 20A)
2. PLACA SOLAR + batería Servicios (F4 20/10A)
3. Libre (F7 10A)
4. NEGATIVO
J1: ENTRADA BATERÍA AUTO
1. Entrada + batería AUTO (B1)
J2: ENTRADA BATERÍA SERVICIOS
1. Entrada + batería SERVICIOS (B2)
J3 : NEGATIVO
1. NEGATIVO
J4, J5 : SALIDA D+
Salida positiva (ptc 0,5A) para accionar todas las
cargas que funcionan con motor en marcha (ej.
frigorífico AES, entrada antena, válvulas de
descarga, etc)
J14 : Presencia DC-DC
1. Presencia DC-DC (se conecta al NEGATIVO)
J15 : NEGATIVO

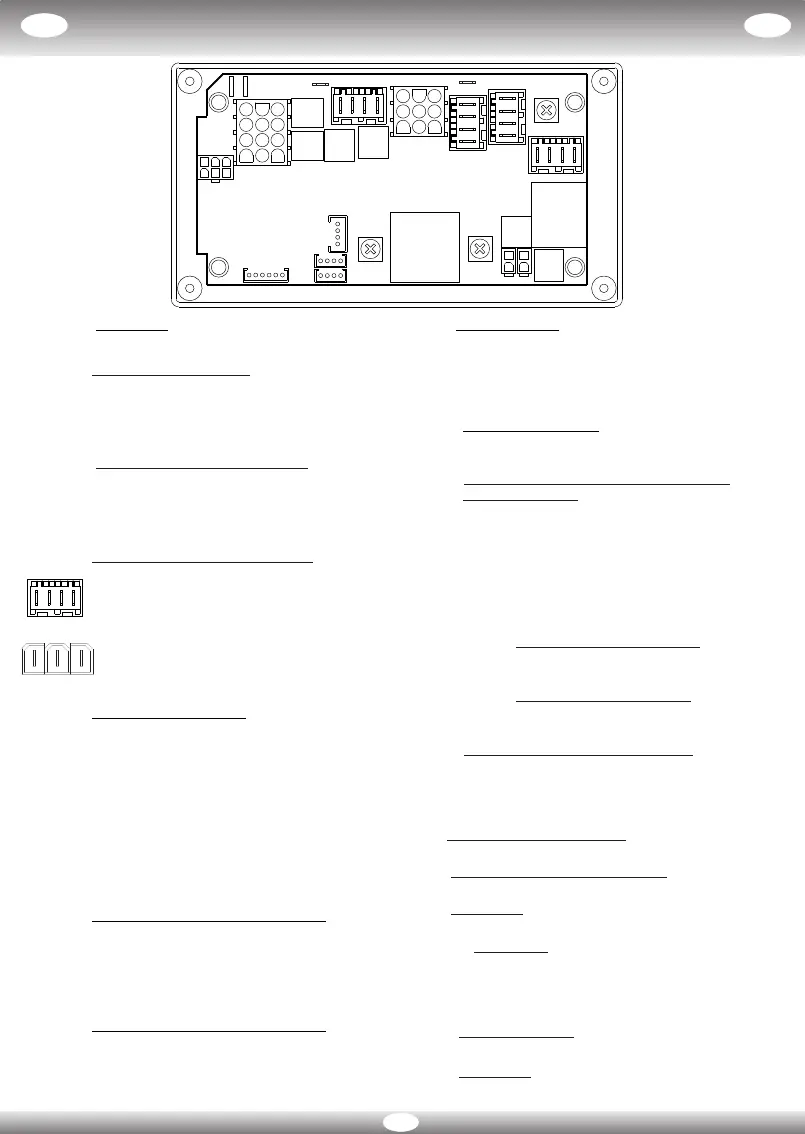

DERIVADOR NE355_T
EE
1
23
JP4
JP4
1
2
4
3
13
6
1
21 3
8
5
2
7
1
4
9
3
6
5
8
4
7
6
9
1110 12
4
1
JP11
JP9
JP5
JP2
JP3
RE1
RE6
RE3
RE2
RE8
RE4
1
2
4
3
1
2
4
3
J2
JP1
JP4
1
2
4
3
B2 B1
J1
J3
-
J4J5
JP7
JP16
1
2
4
3
1
JP8
1
2
1
JP14
RE9
2
1
JP15
JP13
3
1
2
6
4
5
J14
J15
RE10
