10

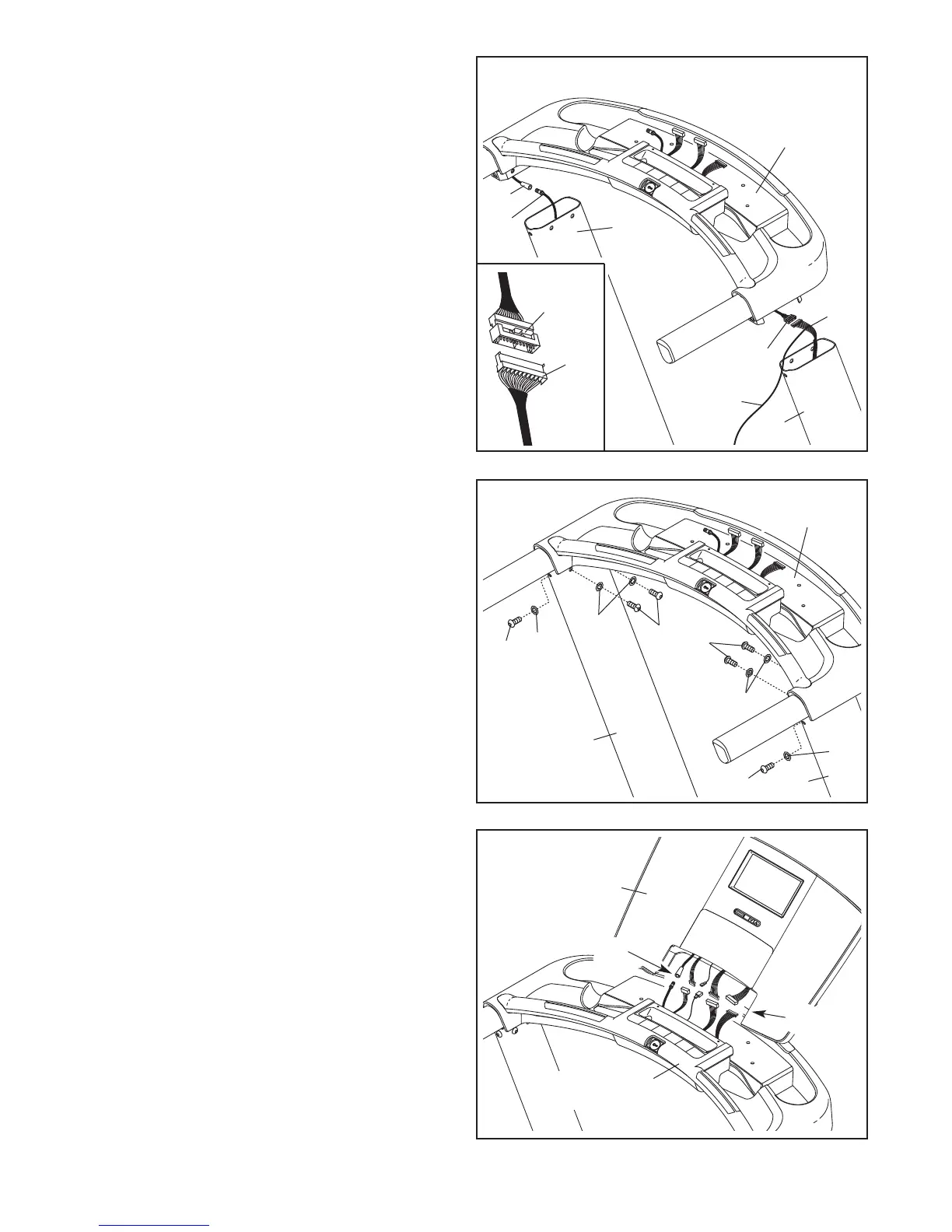

8. Avec l’aide d’une deuxième personne, tenez
l’assemblage de la rampe près du Montant Droit
(78) et du Montant Gauche (74). Branchez le Fil
du Montant (38) sur le fil de la console.
Référez-
vous au schéma en encadré. Les con-
necteurs devraient glisser facilement l’un
dans l’autre et s’enclencher en place.
Si ce
n’est pas le cas, tournez un des connecteurs et
essayez de nouveau. SI LES CONNECTEURS
NE SONT PAS BRANCHÉS CORRECTE-
MENT, LA CONSOLE PEUT ÊTRE ENDOM-
MAGÉE QUAND ELLE EST ALLUMÉE.
Branchez le Câble AV du Montant (116) dans le
Montant Gauche (74) sur le Câble AV de 30"
(118).
Retirez l’attache-fil du le Fil du Montant (38).
9. Placez l’assemblage de la rampe sur les
Montants (74, 78). Faites attention de ne pas
pincer les fils.
Attachez l’assemblage de la rampe sur les
Montants (74, 78) à l’aide de six Boulons de
5/16" x 1 1/4" (7) et six Rondelles Étoilées de
5/16" (10), comme sur le schéma.
Voir les étapes 5 et 7. Serrez fermement les
Boulons de 3/8" x 4 1/4" (6).
10. Avec l’aide d’une deuxième personne, tenez
l’assemblage de la console près de l’assem-
blage de la rampe. Branchez les cinq fils de l’as-
semblage de la console dans les cinq fils de
l’assemblage de la rampe.
Référez-vous au
schéma en encadré de l’étape 8. Les con-
necteurs devraient glisser facilement l’un
dans l’autre et s’enclencher en place.
Si ce
n’est pas le cas, tournez un des connecteurs et
essayez de nouveau. SI LES CONNECTEURS
NE SONT PAS BRANCHéS CORRECTE-
MENT, LA CONSOLE PEUT ETRE
ENDOMMAGÉE QUAND ELLE EST
ALLUMÉE.
78
74
118
116
Fil de la
Console
Attache-fil
8
7
10
74
Assemblage
de la Rampe
9
Assemblage
de la Rampe
Assemblage
de la Console
10
38
Fil de la
Console
Assemblage
de la Rampe
38
78
7
7
7
10
10
10
Fils
Fils
