10

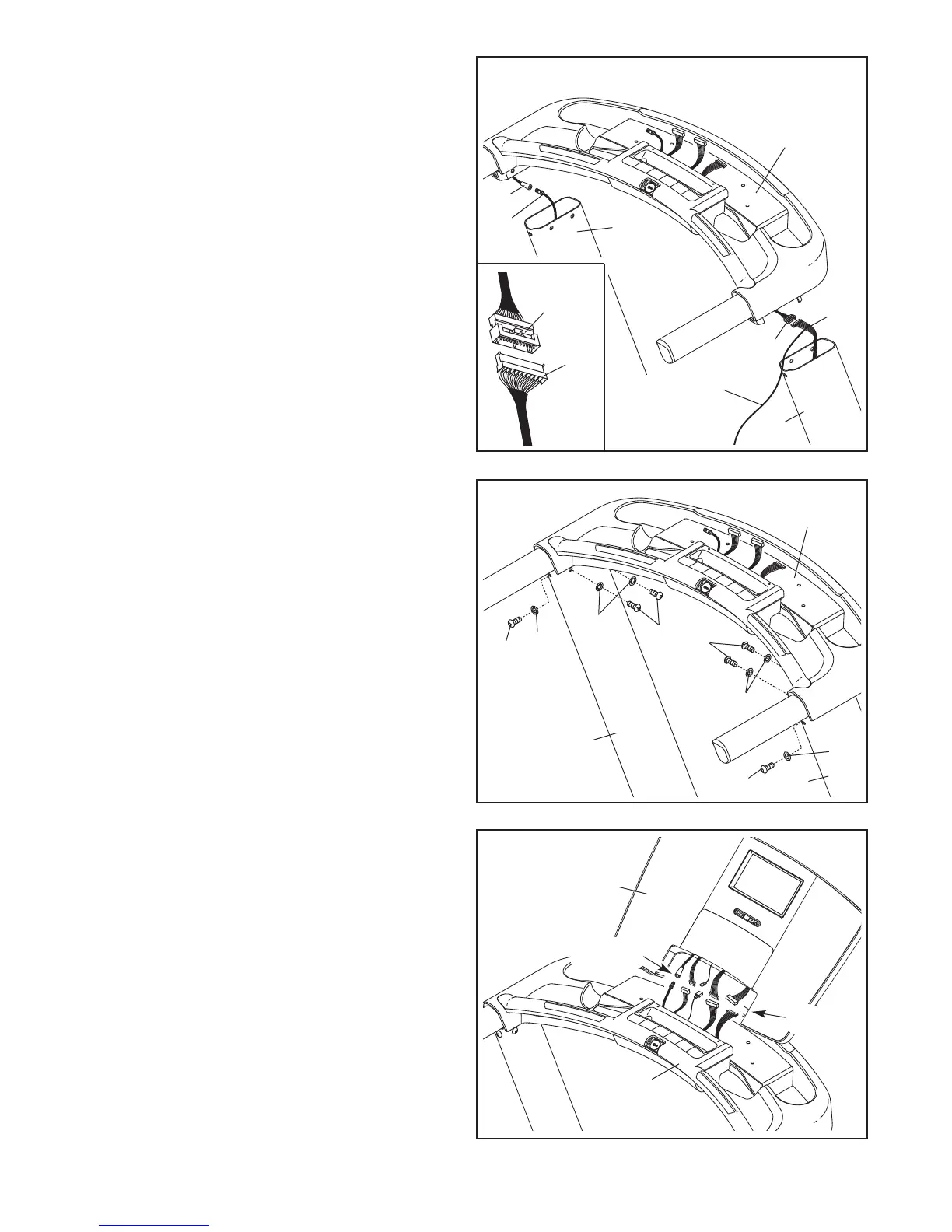

8. Z pomocą drugiej osoby przytrzymaj moduł
poręczy w pobliżu prawego wspornika (78) i
lewego wspornika (74). Przyłącz przewód ws-
pornika (38) do przewodu konsoli. Por. rysunek
w tekście.
Złącza powinny wśliznąć się
łatwo jedno w drugie i zatrzasnąć na
miejscu.
Jeśli tak się nie stanie, przekręć jedno
ze złączy i spróbuj ponownie. JEŚLI ZŁĄCZA
NIE SĄ POŁĄCZONE POPRAWNIE, KONSOLA
MOŻE ZOSTAĆ USZKODZONA PO
WŁĄCZENIU ZASILANIA.
Przyłącz przewód AV wspornika (116) w lewym
wsporniku (74) do 30" przewodu AV (118).
Usuń ściąg z przewodu wspornika (38).
9. Ustaw moduł poręczy na wspornikach (74, 78).
Uważaj, aby nie przycisnąć żadnych prze-
wodów.
Przymocuj moduł poręczy do wsporników (74,
78) za pomocą sześciu śrub 5/16" x 1 1/4" (7) i
sześciu podkładek odginanych (10) jak
pokazano.
Por. etapy montażowe 5 i 7. Mocno dokręć
śruby 3/8" x 4" (6).
10. Z pomocą drugiej osoby przytrzymaj moduł
konsoli w pobliżu modułu poręczy. Przyłącz
pięć przewody z modułu konsoli do pięći prze-
wodów z modułu poręczy
. Por. rysunek w
tekście w etapie 8. Złącza powinny wśl-
iznąć się łatwo jedno w drugie i zatrzasnąć
na miejscu. Jeśli tak się nie stanie, przekręć
jedno ze złączy i spróbuj ponownie
. JEŚLI
ZŁĄCZA NIE SĄ POŁĄCZONE POPRAWNIE,
KONSOLA MOŻE ZOSTAĆ USZKODZONA PO
WŁĄCZENIU ZASILANIA.
78
74
118
116
Przewód
konsoli
Sznurek do
przeciągnięcia prze-
wodu
8
7
10
74
Moduł
poręczy
9
Mo-
dułu
Modułu
konsoli
10
38
Przewód
konsoli
Moduł
poręczy
38
78
7
7
7
10
10
10
Przewody
Przewody
