ASSEMBLAGE
Le couteau à plancher pour stratifier
est expédié avec l’ensemble de couteau
abaissé et en position verrouillé. Cette
caractéristique de sécurité veille à ce que
le tranchant du couteau n’est pas exposé
au cours du transport ou de l’entreposage.
Pour déverrouiller l’ensemble de couteau,
desserrez le bouton de verrouillage de
sécurité
(Fig. 3-A), appuyez légèrement sur le
manche, puis faites glisser le bouton de
verrouillage vers la droite pour dégager
le verrou (Fig. 3-B).
ATTENTION! Fixez le manche en position
basse et réenclenchez la barrure de
sécurité avant de le ranger, Le déplacer
ou transporter votre couteau à plancher
stratifier.
MISE EN PLACE POUR LE FONCTIONNEMENT
Assemblez la table.
(Fig. 1-A) au châssis de coupe (Fig. 1-B).
Pour fixer le haut de la table, utilisez quatre
petite vis à tête Phillips (Fig. 1-C). Pour fixer
le support de la table, utilisez deux vis à
tête bombée (Fig. 1-D).
Fixez la poignée (Fig. 2-A) au sommet du
châssis de la lame. D’abord, desserrez les
trois vis de fixation (Fig. 2-B) à l’aide d’une
clé hexagonale. Insérer la tige de la poignée
dans le cylindre trou; une fois correctement
alignée et insérée, serrer les 3 vis de
fixation pour fixer la poignée en place.
ASSEMBLAGE

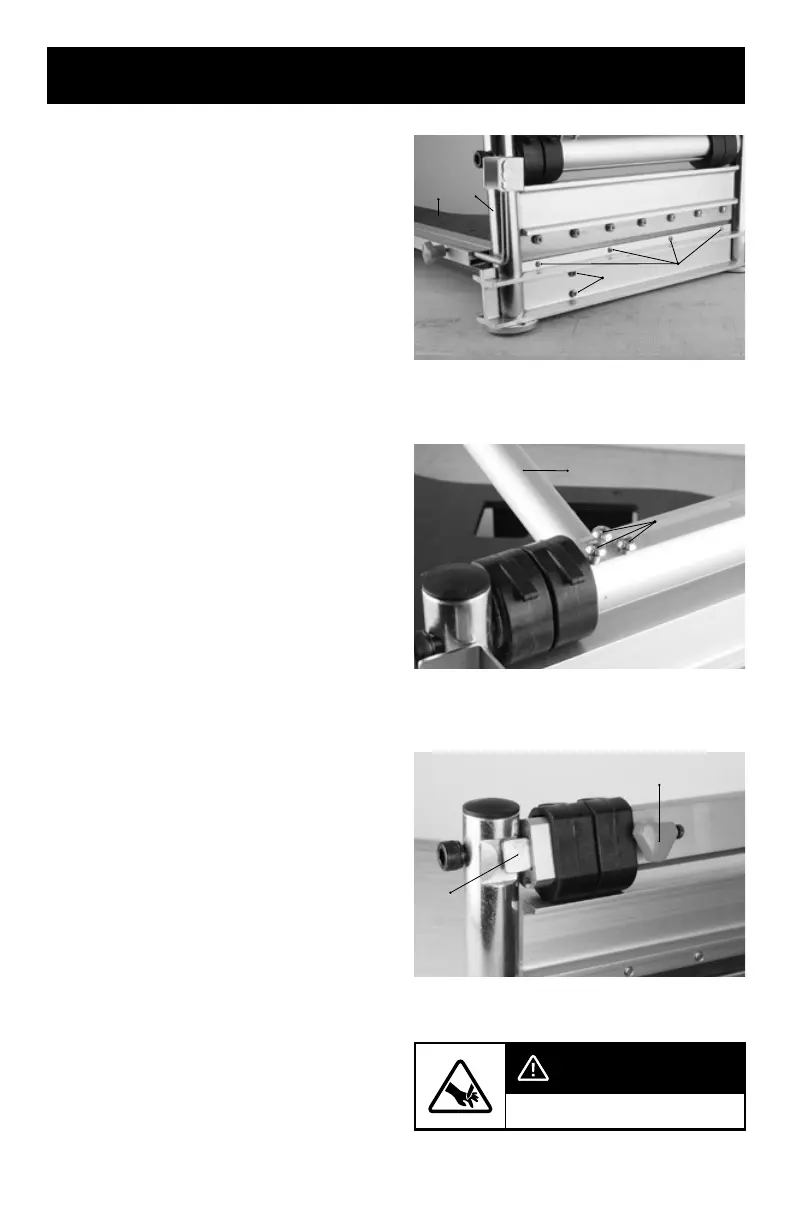

FIGURE 1
FIGURE 2
FIGURE 3
A
B
C
D
A
B
A
B
AVERTISSEMENT
LAME TRÈS TRANCHANTE
