7.10. Channel Settings
The UNION PC software allows editing of the master
(input) channel and AUX channel.
Instruction to edit / change channel settings:
1. It is possible to load, store or edit any settings
ONLY, if the UNION system / speaker is connected
and online with the PC software.
See chapter 7.6. in this user manual
how to connect.
2. The programs 1-3 are factory programs and
cannot be edited, deleted or changed.
3. One of the programs 4-6 should be selected at
the UNION DSP selector before connecting to
the PC software.
7.11. Master Settings
The MASTER channel is the input channel and
pre-routed to all other channels.
The functions , , ,[GAIN] [EQ] [Xover] [Delay]
and can be edited.[Noise_Gate]
7.11.1. Master Gain
Click onto at the MASTER section.[GAIN]
A new window will open. Adjust the input
gain in a range between -40dB and +12dB.
7.11.2. Master PEQs
Click onto at the MASTER section.[EQ]
A new window will open. Adjust the 6 input
EQs in a range between -30dB and +15dB.
7.11.3. Master XOver
Click onto at the MASTER section.[XOver]
A new window will open. The High Pass
Filter and the Low Pass Filter can be edited
here with 3 different filter types each:
• Linkwitz-Riley
• Butterworth
• Bessel

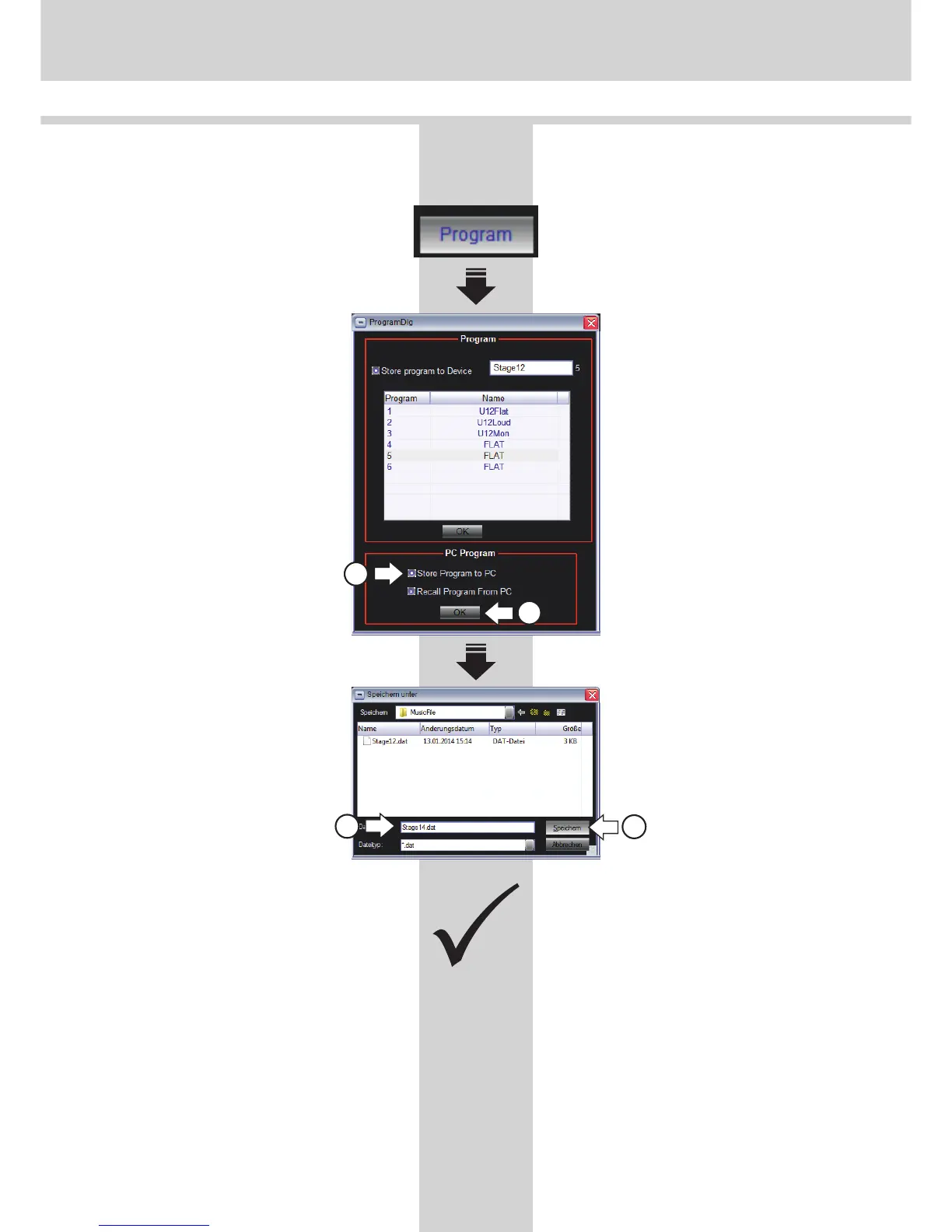

7.9. Store PC Backup
(Store Program to PC)
To store a program to a PC file, first click onto the
button .[Program]
A new window will open.
1. Select [Store Program to PC]
2. Click onto (lower) [OK]
1. Enter a file name (format XXX.dat)
2. Click onto [SAVE]
The PC file has been generated into
the selected folder.
7.10. Kanaleinstellungen
Die UNION PC Software ermöglicht das Editieren
des Master-Kanals (Input) und des AUX-Kanals.
Information zum Bearbeiten / Ändern
von Kanaleinstellungen:
1. Das Laden, Speichern und Editieren von
Kanaleinstellungen ist NUR möglich, wenn
das UNION System / der Lautsprecher online
mit der PC Software verbunden ist. Siehe
auch Kapitel 7.6. in diesem Handbuch.
2. Die Programme 1-3 sind Werksprogramme und
können nicht editiert oder gelöscht werden.
3. Wählen vor einer PC Verbindung mittels des
Drehschalters (Selektors) Preset 4, 5 oder 6.
Verbinden Sie erst dann mit der Software.
7.11. Master Einstellungen
Der MASTER-Kanal ist als Eingangssektion zu
verstehen und vor allen anderen Kanälen geschaltet.
Die Funktionen , , ,[GAIN] [EQ] [Xover]
und können bearbeitet[Delay] [Noise_Gate]
werden.
7.11.1. Master Gain
Klicken Sie auf in der MASTER[GAIN]
Sektion. Ein neues Fenster öffnet sich.
Stellen Sie das Eingangsgain in einem Regel-
bereich zwischen -40dB und +12dB ein.
7.11.2. Master PEQs
Klicken Sie auf in der MASTER[EQ]
Sektion. Ein neues Fenster öffnet sich.
Stellen Sie die 6 Equalizer in einem Regel-
bereich zwischen -30dB und +15dB ein.
7.11.3. Master XOver
Klicken Sie auf in der MASTER[XOver]
Sektion. Ein neues Fenster öffnet sich.
Das Hochpassfilter sowie das Tiefpassfilter
kann hier editiert werden. Es stehen folgende
3 Filtertypen zur Auswahl:
• Linkwitz-Riley
• Butterworth
• Bessel
7.9. PC Backup Erstellen
(Speichern eines Programmes am PC)
Um ein PC File eines Programmes zu speichern
bzw. zu erstellen, klicken Sie zunächst auf die
Schaltfläche .[Program]
Das Programmierfenster öffnet sich.
1. Wählen Sie Store Program to PC]
2. Klicken Sie auf die untere [OK]
Schaltfläche
1. Geben Sie einen Dateinamen ein
(Format XXX.dat)
2. Klicken Sie auf die Schaltfläche [Speichern]
Die Datei wurde in den ausgewählten
Ordner gespeichert.
