NTI COMPACT SERIES - Page 18

Raccord mâle NPT de 19
mm (3/4 de po) de la soupape
de décharge et de sécurité thermique
Prise femelle NPT de 19
mm (3/4 de po) pour la
soupape de décharge
Prise femelle NPT de 19 mm
(3/4 de po)

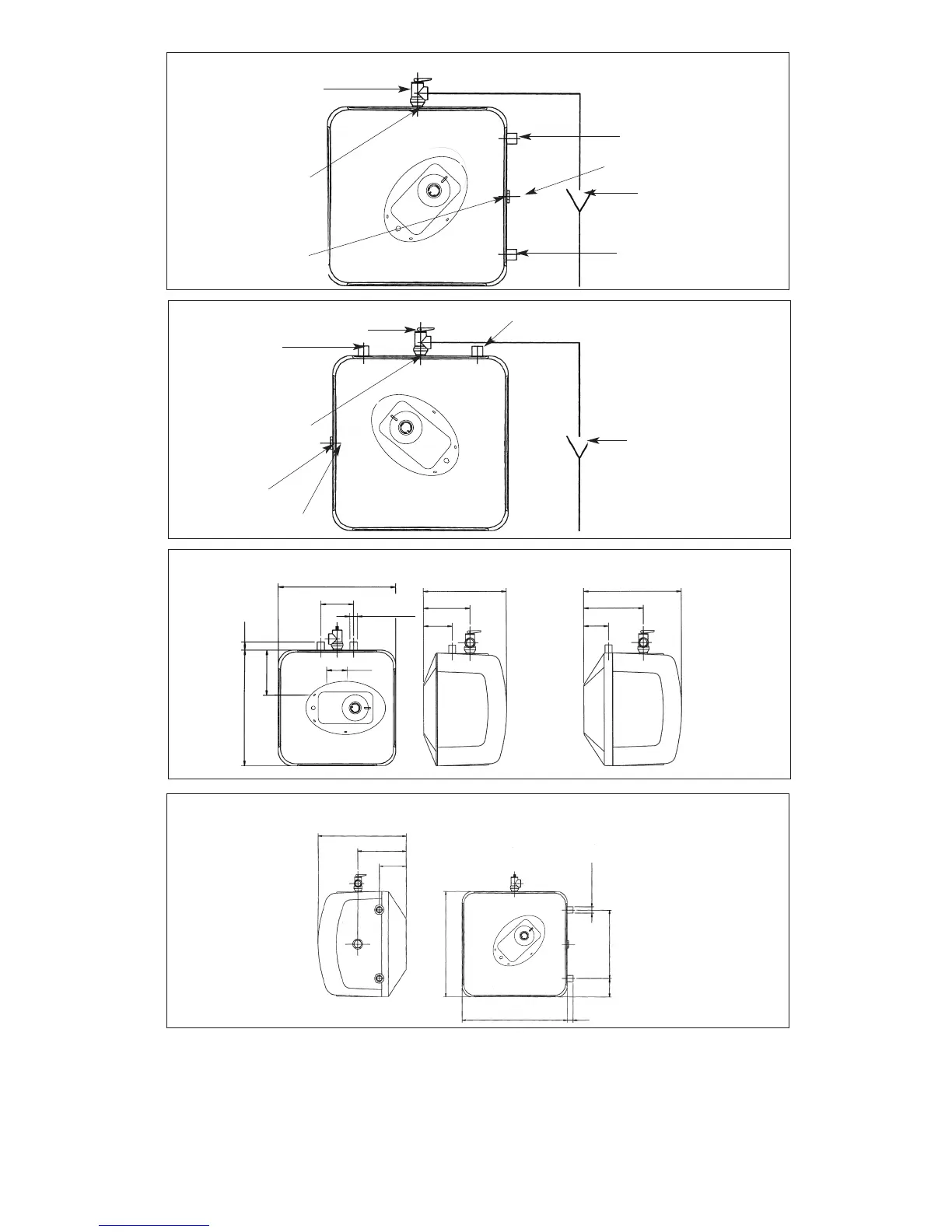

NTI COMPACT 6 installation horizontale
FIG. 1/2
Conduite de la soupape de
décharge et de sécurité
thermique vers le drain
Raccord de sortie d’eau chaude
mâle NPT de 19 mm (3/4 po)
Bouchon mâle NPT de 19 mm
(3/4 de po)
Raccord d’admission d’eau
froide mâle NPT de 19 mm
(3/4 po)
Raccord mâle NPT de 19 mm (3/4 de po) de la
soupape de décharge et de sécurité thermique
Prise femelle NPT de 19 mm
(3/4 de po)
Prise femelle NPT de 19 mm
(3/4 de po) pour la soupape
de décharge
NTI COMPACT 6 installation verticale
FIG. 1/3
Raccord de sortie d’eau chaude
mâle NPT de 19 mm (3/4 po)
Bouchon mâle NPT
de 19 mm (3/4 de po)
Conduite de la soupape de
décharge et de sécurité
thermique vers le drain
Raccord d’admission d’eau froide mâle NPT
de 19 mm (3/4 po)
FIG. 2/1
DIMENSIONS DES MODÈLES NTI COMPACT 2.5 - NTI COMPACT 4
13 3/4”
10 3/4”
13 1/2”
9”
3 1/2”
6 1/4”
3 1/2”
1”
13 3/4”
5 3/8”
3 3/4”
2 1/2”
1/2 NPT MÂLE
12 1/4”
DIMENSIONS DU MODÈLE NTI COMPACT6 (INSTALLATION HORIZONTALE)
FIG. 2/2
14 1/2”
8 1/2”
4 1/2”
17.6” 1”
17.6”
11.4”
MÂLE NPT de 19 mm
3”
NTI COMPACT 2.5
NTI COMPACT 4
14
