NTI COMPACT SERIES - Page 30

Válvula de alivio de temperatura
y presión, rosca macho NPT de 3/4
Rosca hembra NPT de
3/4 para la válvula de alivio
Rosca hembra NPT de 3/4

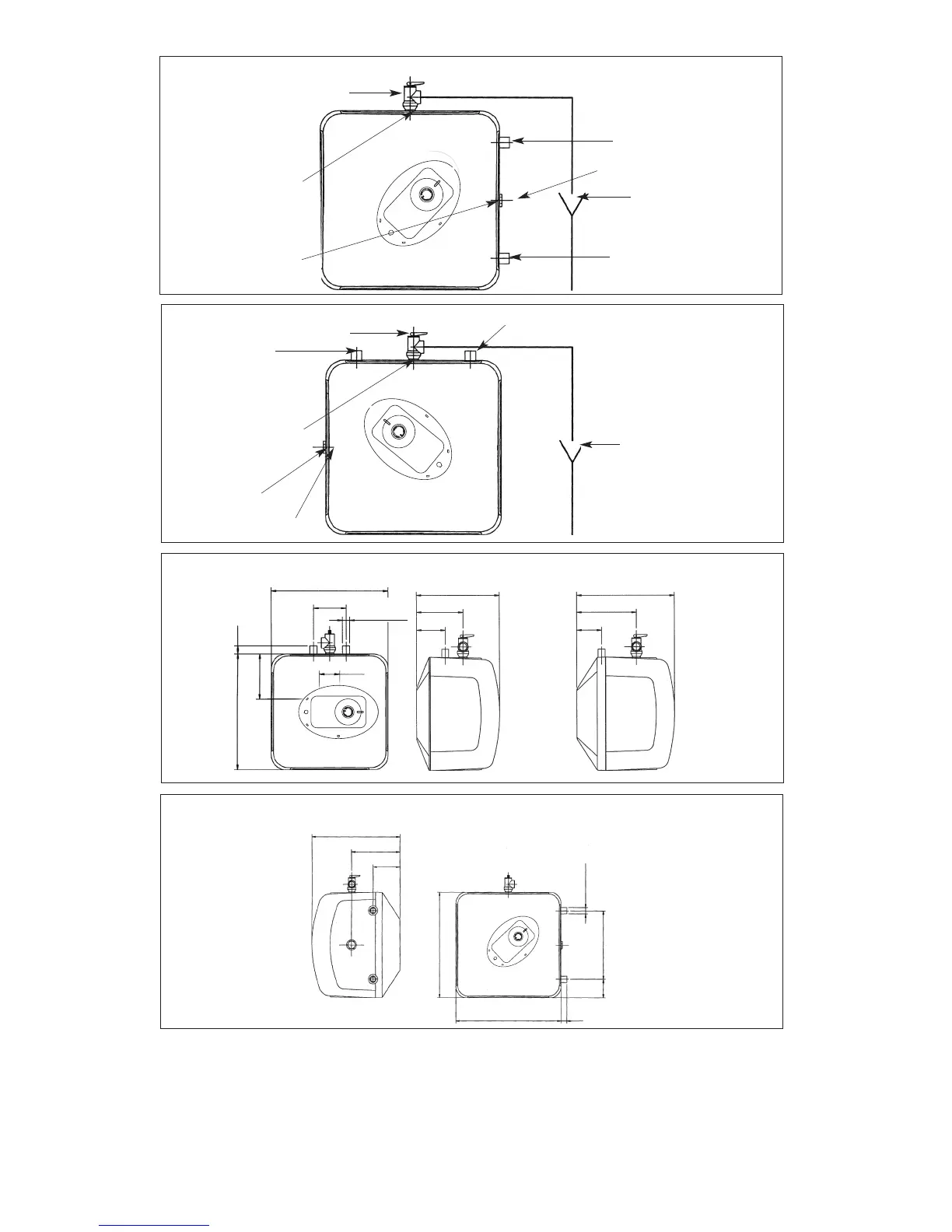

NTI COMPACT 6 Instalación horizontal
FIG. 1/2
Conducto de descarga de la
válvula de alivio de temperatura
y presión al drenaje
Salida de agua caliente, rosca
macho NPT de 3/4
Tapón con rosca macho
NPT de 3/4
Entrada de agua fría, rosca
macho NPT de 3/4
Válvula de alivio de temperatura y presión,
rosca macho NPT de 3/4
Rosca hembra NPT de 3/4
Rosca hembra NPT de 3/4
para la válvula de alivio
NTI COMPACT 6 Instalación vertical
FIG. 1/3
Salida de agua caliente,
rosca macho NPT de 3/4
Tapón macho NPT de 3/4
Conducto de descarga de la
válvula de alivio de temperatura y
presión al drenaje
Entrada de agua
fría, rosca macho
NPT de 3/4
FIG. 2/1
DIMENSIONES DEL NTI COMPACT 2.5 - NTI COMPACT 4
13 3/4”
10 3/4”
13 1/2”
9”
3 1/2”
6 1/4”
3 1/2”
1”
13 3/4”
5 3/8”
3 3/4”
2 1/2”
ROSCA MACHO
NPT DE 1/2
12 1/4”
DIMENSIONS FOR NTI COMPACT6 (HORIZONTAL INSTALLATION)
FIG. 2/2
14 1/2”
8 1/2”
4 1/2”
17.6” 1”
17.6”
11.4”
ROSCA MACHONPTDE3/4
3”
NTI COMPACT 2.5
NTI COMPACT 4
26
