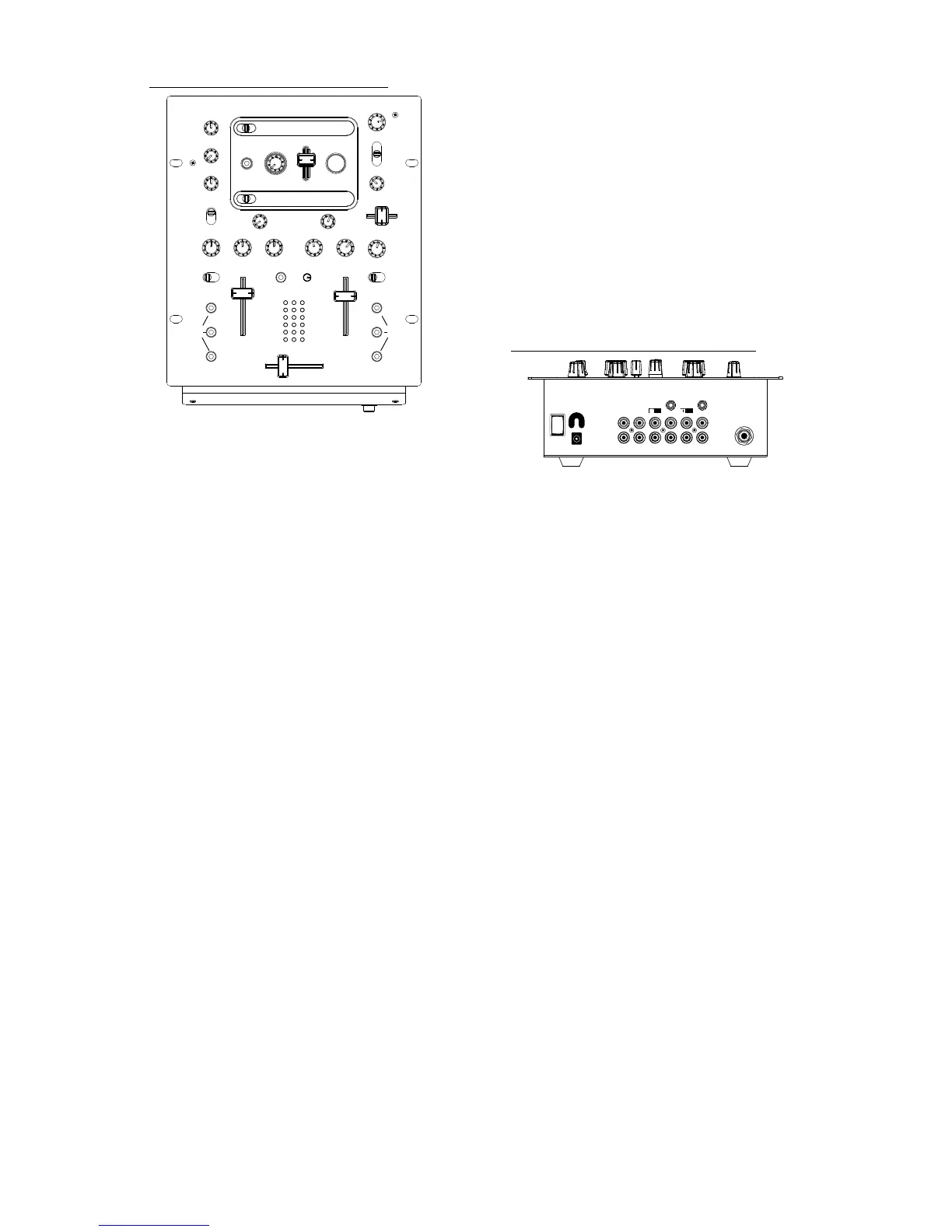

CONFIGURAZIONE PANNELLO ANTERIORE
2
1
3
4
5
678
5
678
9
10
9
10
16
14
12
1817
11
15
19
22
24
25
23
26
27
21 2020
13
21
1. Tasto Mic /Aux: Attiva gli ingressi Mic /Aux.
2. Guadagno Mic /Aux: Regola il volume del
microfono e degli ingressi AUX.
3. Mic Acuti (Treble): Regola i toni acuti del
microfono.
4. Mic Bassi (Bass): Regola i toni bassi del microfono.
5. Guadagno Canale: Regola il livello degli ingressi
pre-fader.
6. Canale Acuti (Treble): Regola il livello dei toni
acuti.
7. Canale Medi: Regola il livello dei toni medi.
8. Canale Bassi (Bass): Regola il livello dei bassi.
9. Selettore di Ingressi: Seleziona quale sorgente di
input verrà incanalata dalle unità connesse al
pannello posteriore.
10. Cursore (Fader) Canale: Regola il livello inviato al
missaggio del programma.
11. Volume Cuffie: regola il livello del volume
dell’uscita delle cuffie stereofoniche.
12. Jack Cuffie: Le vostre cuffie possono essere
connesse a questo terminale da ¼”. Il volume
dovrebbe sempre essere impostato al minimo
durante l’inserimento ed il disinserimento delle cuffie
per prevenire danni alle cuffie stesse e/o al vostro
udito.
13. Cursore Cue: Usando questo mini-crossfader si può
effettuare un ascolto preliminare dei Canali 1 e 2.
Facendolo scorrere a sinistra suonerà il “canale-1” di
sinistra, facendolo scorrere a destra suonerà il
“canale-2” di destra.
14. Misuratore Cue: Visualizzazione del livello Audio
dell’uscita cue. A seconda di come viene impostato il
Selettore Cue, questo può essere Master, CH1-CH2
mini cue-fader mix, o FX. Quando si trova in CH-1-
CH-2 il misuratore mostra il picco, “PFL”, livelli Pre
Fader dei canali 1 e 2. Potete usare i controlli
“Guadagno canale” ed “EQ” per abbinare i segnali in
ingresso durante il cueing.
15. Selettore Cue: Il Selettore Cue ha 3 modalità:
d. Master: Alle cuffie viene incanalata l’Uscita Master.
e. FX: Alle cuffie viene incanalata l’uscita del blocco
FX. Questo vi permette di eseguire il cueing di FX
prima di applicarlo.
f. CH1-CH2: Permette il cueing di CH1-CH2 utilizzando
il mini cue-fader
16. Crossfader Sostituibile: Questo fader a cursore
miscela l’audio tra i canali assegnati agli interruttori
di assegnazione di sinistra e di destra.
Attenzione: Il cursore è sostituibile
dal’utente caso mai si dovesse usurare.
Rimuovete semplicemente il pannello frontale e le viti
che lo mantengono in posizione. Sostituite il cursore
con un ricambio autorizzato che troverete presso il
vostro rivenditore locale Numark.
17. Tasto Direzione Crossfader: L’attivazione di
questo interruttore inverte l’assegnazione del CH-1 e
CH-2 sul crossfader.
18. Controllo Taglio Crossfader: La posizione di
questa manopola determina quanto il crossfader
misserà velocemente od intensamente.
19. Manopola Uscita Master: Regola il volume
dell’uscita principale.
20. Misuratore Master: Mostra il livello audio dell’uscita
master.
21. Interruttori KILL: Elimina le frequenze Alte, Medie,
o Basse per ottenere un effetto eccezionale.
22. Assgnazione Effetti: Seleziona il canale da
processare.
23. Processo Effetti: attiva il processore.
24. Selezione Effetti: Imposta l’effetto desiderato.
25. Rate/Frequenza: Regola la Rate/ Frequenza
dell’effetto. A seconda dell’effetto selezionato, il
controllo può essere continuo o sincronizzato al beat.
26. Missaggio Effetti: Regola la quantità di effetti da
miscelare con il suono originale.
27. Battito “Beat”: Battere questo tasto a tempo (o a
mezzo tempo) per allineare gli effetti alla
musica. Premere il tasto e mantenerlo premuto per
disabilitare il controllo beat sync .
CONFIGURAZIONE PANNELLO POSTERIORE
2
1
2 5
44
33
567
8
9
Attenzione: Il mixer deve essere spento prima di
connettere o disconnettere qualsiasi sorgente agli
ingressi del mixer stesso.
1. Ingresso Microfono: A questi terminali di
ingresso possono essere connessi microfoni con
connettori a ¼”
2. Ingressi Phono: Questi ingressi vengono
utilizzati per connettere i vostri piatti attraverso i
preamplificatori sensibili phono RIAA. A questi
ingressi devono essere collegati solo piatti con
uscite di livello phono. Piatti ed altri dispositivi
con uscite a livello di linea possono esservi
collegati se il commutatore sorgente Phono/Linea
è impostato su linea.
3. Commutatore Sorgente Phono/Linea: Questo
commutatore attiva e disattiva i preamplificatori
phono RIAA. Solo piatti con uscite a livello
phono devono essere assegnati quando il
commutatore è in posizione phono. Alcuni
piatti presentano uscite a livello di linea. Per
utilizzare questi piatti e altri dispositivi a livello di
linea quali i lettori CD, commutate gli ingressi su
Linea.
4. GND: Questo connettore a vite dev’essere
utilizzato per assicurare piatti o altri dispositivi
collegati al mixer che richiedono una messa a
terra.
5. Ingressi Linea: Lettori CD, Piastre di
Registrazione, Campionatori o altri dispositivi con
ingressi a livello di linea devono essere collegati a
questi ingressi.
6. Uscita Registrazione: Questa uscita RCA è
designata al collegamento di dispositivi di
registrazione quali una piastra di registrazione o
un registratore CD. Il livello di uscita del
registratore è basato sui livelli pre-master.
7. Uscita Master (RCA): Questa uscita è designata
al collegamento di dispositivi di monitoraggio
esterni quali un sistema di diffusione sonora,
diffusori o un impianto di home stereo. Il livello
del segnale di uscita stereo master è regolata
dall’attenuatore (fader) del master.
8. Collegamento CA: Questo mixer è prediposto
al funzionamento tramite l’insieme dei
componenti di alimentazione forniti con l’unità.
Quando l’alimentazione è spenta, inserite la spina
dell’alimentazione prima nel mixer, e quindi
collegatela alla presa di corrente.
9. Interruttore di Accensione: Utilizzate questo
interruttore per accendere il mixer solo dopo che
sono stati collegati tutti i dispositivi di ingresso
per prevenire danni al vostro equipaggiamento.
Accendete il mixer prima di accendere gli
amplificatori e spegnete gli amplificatori prima di
spegnere il mixer.
